Переходники

Раздел:

Манометры. Дополнительное оборудование

Информация
Документация
Смотрите также

Предлагаем:

Переходники из латуни с наружным штуцером для шланга
Переходники из латуни или нержавеющей стали
Устройство переходное УП переходники с М20х1,5 на другие резьбы
ШП-А Штуцер переходной
ПТСТ-G1/4-7/16 Переходник
ПТР-G1/4 Переходник
ПТР-7/16 Переходник

Описание:

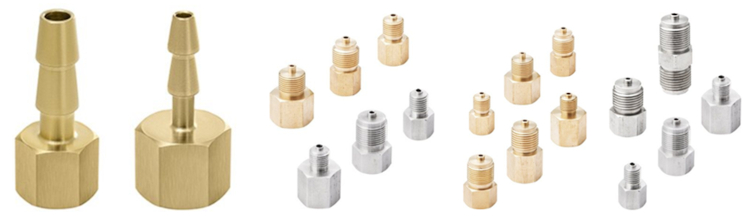

Переходники из латуни с наружным штуцером для шланга

Переходники из латуни с наружным штуцером для шланга предназначены для крепления соединительных рукавов к пневматическому оборудованию, либо к общей системе пневмомагистрали.

Конструктивно переходник представляет собой фитинг, с одной стороны которого располагается наружный штуцер типа «елочка», а с другой – присоединительная часть c внутренней метрической резьбой.

В ассортименте представлены два вида переходников, которые отличаются между собой диаметром сечения штуцера.

Для удобства монтажа со стороны резьбового соединения находится шестигранник. С обратной стороны штуцер нужно вставить в шланг и закрепить стяжным хомутом для устойчивой фиксации.

Технические характеристики:

Рабочее давление: 2,5 МПа
Материал: Латунь
Техническая документация: ТУ 4218-001-4719015564-2015

Наименование	Резьба присоединения	Диаметр штуцера,мм
Переходник с наружным штуцером для шланга	внутренняя резьба M12x1,5 - наружный штуцер для шланга	6,5
Переходник с наружным штуцером для шланга	внутренняя резьба M12x1,5 - наружный штуцер для шланга	10

Карта заказа

Тип	Переходник
Исполнение (резьба)	внутр. M12×1,5 -наруж. штуцер для шланга
Диаметр штуцера для шланга, мм	6,5
Диаметр штуцера для шланга, мм	10
Материал	латунь

Пример обозначения:
Переходник внутр. M12×1,5 - наруж. штуцер для шланга 6,5 мм, латунь

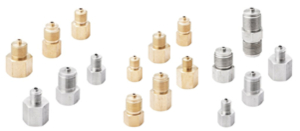

Переходники из латуни или нержавеющей стали

Переходник является дополнительным соединительным элементом, который предназначен для монтажа манометров в существующее посадочное гнездо на трубопроводных линиях и различных промышленных магистралях. Такое устройство применяется для установки приборов в том случае, если стандартный штуцер не совпадает с резьбой посадочного гнезда.

Штуцер манометра вкручивается в переходник, и таким образом происходит переход с одного типа резьбы на другую.

Переходники изготавливаются из латуни или нержавеющей стали. Выбор материала обусловлен типом измерительного прибора и рабочей средой.

Устройства из латуни используются при измерении давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Для агрессивных к медным сплавам сред с температурой до 200 °C, нужно использовать переходники из нержавеющей стали.

Технические характеристики:

Рабочее давление, МПа:
25 (переходники из латуни)
60 (переходники из нержавеющей стали)
Материал: Латунь
Нержавеющая сталь: 08Х18Н10
Техническая документация: ТУ 4218-001-4719015564-2015

Резьба присоединения
внутренняя G½— наружная М20×1,5
внутренняя М20×1,5— наружная G½
внутренняя М20×1,5— наружнаяNPT½
внутренняя G½— наружнаяNPT½
наружная G½— наружная М20×1,5
внутренняя G½ или М20×1,5— наружнаяG¼ или М12×1,5
внутренняя G¼ или М12×1,5— наружная G½ или М20×1,5
внутренняя М12×1,5— наружная G¼
внутренняя G¼— наружная М12×1,5
внутренняя G¼—наружнаяNPT¼
внутренняя G⅛— наружная NPT⅛

Карта заказа

Тип		Переходник
Резьба присоединения		G½, G¼ , G⅜,G⅛, М20×1,5, М12×1,5, NPT½, NPT¼,NPT⅛
Исполнение (резьба)	внутренняя— наружная	внутр.-наруж.
Материал	латунь	латунь
Материал	нержавеющая сталь	нерж.

Пример обозначения:
Переходник внутр. G½ — наруж. М20×1,5, нерж.

Устройство переходное УП переходники с М20х1,5 на другие резьбы

Устройства переходные (переходники) предназначены для подсоединения преобразователей давления со стандартным штуцером М20х1,5 к технологическому оборудованию, имеющему нестандартные резьбовые порты.

Преимущества

Возможность использовать стандартные преобразователи давления и импульсные линии
Не влияют на точность измерений
Являются съемными для очистки от засорения

Технические характеристики:

Рабочая среда	жидкость, пар, газ
Давление рабочей среды	до 40 МПа
Температура рабочей среды	–40...+350 °С
Предельные значения температур окружающего воздуха при эксплуатации	–40…+85°С
Присоединение к технологической линии	резьбовое соединение или сварка
Присоединение к преобразователю	резьбовое соединение М20×1,5 или фланцевый монтаж
Материал	нержавеющая сталь AISI 304

Модификации:

ШП-А Штуцер переходной

Штуцер переходной ШП-А предназначен для подсоединения манометрических приборов по месту эксплуатации.

Технические характеристики:

Параметр	Значение
Внутренняя резьба	G½"	М20×1,5	G¼"
Внешняя резьба	М20×1,5	G½"	G½"
Материал	Латунь

ПТСТ-G1/4-7/16 Переходник

Переходник внутр. 1/4" на внешн. 7/16" к ДР-Д, ДР-2Д, ДР-ДД.

ПТР-7/16 Переходник

Переходник с G7/16" под расклепку к ДР-Д, ДР-2Д, ДР-ДД. Используется для присоединения развальцованной капиллярной трубки диаметром 6,5 мм к штуцеру реле давления с помощью переходника ПТСТ-G1/4-7/16.

ПТР-G1/4 Переходник

Переходник с G¼" под расклепку к ДР-Д, ДР-2Д, ДР-ДД. Используется для присоединения развальцованной капиллярной трубки диаметром 6,5 мм к штуцеру реле давления.

Технические характеристики
