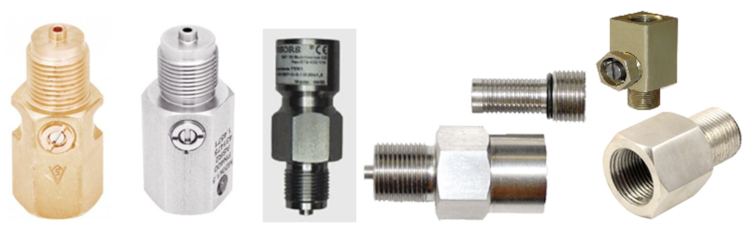

Демпфирующее устройство с регулировочной иглой
TTR1 ... TTR9 Демпферы гидроударов
Устройство демпферное УД защита от гидро- и пневмоударов датчиков давления
ДМ-А-160 Демпфер
ДВ Демпфирующее устройство

Демпфирующее устройство с регулировочной иглой

Демпфирующее устройство с регулировочной иглой используется в комплекте с манометром или датчиком давления при измерении давления в средах с повышенной пульсацией и при возможных гидравлических ударах. Оно позволяет снизить уровень пульсации среды и защитить чувствительный элемент прибора от повышенного износа.

Демпфирующее устройство устанавливается по направлению потока. Регулировочная игла в его корпусе образует демпфирующий зазор, изменение которого обеспечивает возможность регулирования степени сглаживания пульсаций измеряемого давления. При этом использование демпфирующего устройства не оказывает влияния на точность измерений.

Демпфирующие устройства используются в системах теплоснабжения, водоснабжения, на котлоагрегатах, в газовом, энерготехнологическом и различном другом оборудовании.

Технические характеристики:

Рабочее давление: 40 МПа
Максимальная рабочая температура: 120 °С
Степень демпфирования: Регулируемая
Резьба присоединения: G½ или M20×1,5
Исполнение (резьба): Наружная / внутренняя
Материал иглы: Нержавеющая сталь 20Х17Н2
Материал демпфера:
   Латунь
   Нержавеющая сталь 08Х17Н13М2Т
   Углеродистая сталь*
   * — под заказ
Материал сальника:
   Резина МБС (для демпферов из латуни и углеродистой стали)
   Витон (для демпферов из нержавеющей стали)
Максимальный вес: 0,2 кг

Наименование	Материал*	Резьба присоединения
Тип S005.10.000	латунь	G½
Тип S005.10.050	латунь	М20×1,5
Тип S005.10.200	нержавеющая сталь	G½
Тип S005.10.250	нержавеющая сталь	М20×1,5

* — углеродистая сталь — под заказ от 50 шт.

Карта заказа

Тип	Демпфирующее устройство S005.10.
Модель	000	G½ внутр.- G½ наруж., латунь
	050	М20×1,5 внутр.-М20×1,5 наруж., латунь
	100	G½ внутр.-G½ наруж., углерод. сталь
	150	М20×1,5 внутр.-М20×1,5 наруж.,углерод. сталь
	200	G½ внутр.-G½ наруж., нерж. сталь
	250	М20×1,5 внутр.-М20×1,5 наруж.,нерж. сталь

Пример обозначения:
Демпфирующее устройство S005.10.000. G½ внутр.–G½ наруж., латунь

TTR1 ... TTR9 Демпферы гидроударов

Демпферы гидроударов серии TTR разработаны специально для датчиков давления с тензометрическими сенсорами, которые обычно выдерживают 4-кратную перегрузку. В начале работы различного технологического оборудования, в некоторых случаях, даже при нормальных условиях эксплуатации, возникают удары давления большой интенсивности и очень короткой продолжительности, которые могут явиться причиной выхода датчика из строя.

Демпфер гидроударов работает на многокамерном принципе. По результатам обработки данных за несколько лет и последующей проверки на месте эксплуатации, специалисты компании обнаружили, что 2/3 датчиков давления разных производителей были повреждены гидроударами.

При испытаниях демпфер гидроударов TTR показал способность эффективно демпфировать удары давления длительностью до 20 мс. При четырехкратной перегрузке демпфер в состоянии защитить датчик давления от ударов давления продолжительностью 100 мс.

Демпфер гидроударов выпускается в различных модификациях, отличающихся присоединительными размерами.

Корпус глушителя стандартно выполнен из стали с никелированной поверхностью. По желанию заказчика, возможна поставка с корпусом из нержавеющей стали.

Демпферы гидроударов серии TTR предназначены для защиты датчиков избыточного и абсолютного давления от кратковременных скачков давления многократно превышающих верхний предел измерения. Доступны различные механические присоединения, как со стороны датчика, так и со стороны технологического процесса: G½", G1A", M20x1.5.

Характеристики

Максимальная рабочая температура и температура хранения 95 °C
Максимальное давление 70 МПа

Устройство демпферное УД защита от гидро- и пневмоударов датчиков давления

ОВЕН УД предназначены для снижения пульсаций среды в измерительной полости преобразователя давления и защиты его от гидро- и пневмоударов.

Преимущества

Снижают амплитуду пульсаций рабочей среды
Не влияют на точность измерений
Являются разборными для очистки от засорения

Технические характеристики

Рабочая среда	вода, масло, газ
Давление рабочей среды	до 40 МПа
Температура рабочей среды	–25...+110 °С
Предельные значения температур окружающего воздуха при эксплуатации	–40…+80 °С
Присоединение к технологической линии	резьбовое соединение М20×1,5
Присоединение к преобразователю	резьбовое соединение М20×1,5
Материал	нержавеющая сталь AISI 304S
Способ демпфирования гидроудара	прослабленная резьба

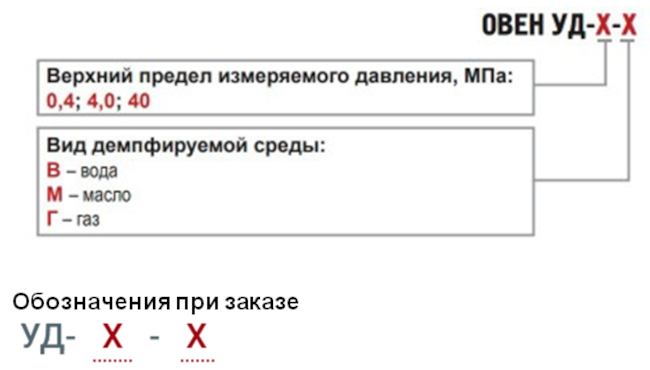

Модификации

ДМ-А-160 Демпфер

Демпфер предназначен для защиты манометрических приборов от пульсаций, давления и гидроударов.

Технические характеристики:

Параметр	Значение
Рабочее давление	120…160 МПа
Рабочая температура	+400…+500°C
Резьба наружная	G¼"
Резьба внутренняя	G½"
Материал	Нержавеющая сталь

ДВ Демпфирующее устройство

ТУ 28.14.13-001-00225590-2019

Демпфирующее устройство ДВ предназначено для уменьшения пульсации измеряемой среды и применяется совместно с манометрами при измерении давления неагрессивных жидких и газообразных сред.

Технические характеристики:

Верхнее значение диапазона показаний манометров при использовании демпфирующего устройства не более 40 МПа (400 кгс/см2).

Демпфирующее устройство устойчивы к воздействию температуры окружающего воздуха от минус 55 до плюс 70 °С, при относительной влажности от 30 до 80 % на всем диапазоне температур, а также устойчивы к воздействию относительной влажности 95 % при температуре 35 °С (для исполнения У) и относительной влажности до 100% при температуре 35 °С (для исполнения Т).

Демпфирующее устройство изготавливается резьбой

для присоединения с прибором: М20х1,5-7Н
присоединительного штуцера для соединения к технологическим сетям с измеряемой средой: М20х1,5-8g

Технические характеристики
