Пневмодроссели

Пневмодроссели предназначены для ручной регулировки давления воздуха в магистрали путем изменения проходного сечения. Могут использоваться для регулировки скорости перемещения поршня пневмоцилиндра.

Пневмодроссели с обратным клапаном предназначены для регулирования расхода, изменения давления сжатого воздуха. Регулировка игольчатого дросселя происходит благодаря вращению регулировочного винта, который может быть зафиксирован с помощью контргайки.

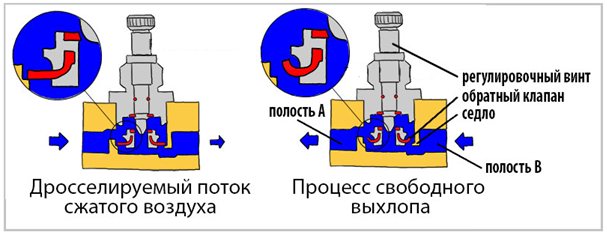

Сжатый воздух поступает в полость А, давлением воздуха манжета обратного клапана прижимается к седлу. Воздушный поток проходит между конусом дросселя и седлом. С помощью вращающегося регулировочного винта можно настроить режим расхода воздуха. Движение потока воздуха в обратную сторону осуществляется свободно из области В в область А, так как манжета отходит от седла, устраняя препятствия на пути движения сжатого воздуха. На корпусе пневмодросселя обычно есть стрелка, указывающая направление потока через дроссельное отверстие, когда обратный клапан будет перекрыт. Пневмодроссель успешно применяется в системе с одним пневмоцилиндром, если ставится задача замедлить рабочий ход поршня и, в то же время, иметь быстрый холостой. В случае обратной задачи (медленное втягивание штока и быстрый рабочий ход) – обратный клапан должен быть открыт при поступлении воздуха в полость цилиндра, а при сбросе проходить через дросселирующее отверстие с закрытым обратным клапаном.

Если устанавливает пневмодроссель без обратного клапана, то скорости движения воздуха из области А в область В и обратно – равны. Чтобы регулировать скорость рабочего и обратного хода пневмоцилиндра независимо друг от друга – дроссели с обратным клапаном ставятся на оба подключаемых к цилиндру канала.

Фитинг-дроссель отличается малыми размерами, имеет цанговый захват для присоединения пневмотрубки, либо резьбовое соединение. Отличается компактными размерами, подключается напрямую в выходные порты пневмораспределителя или к пневмоцилиндру. Корпус выполнен из термопласта (PBT), резьбовые и регулировочные элементы (регулятор, игла, маховик) выполнены из никелированной латуни. Имеется контргайка для фиксации регулировочного винта.

Скорость хода исполнительных механизмов регулируют не только с помощью дросселей и клапанов быстрого выхлопа. Применяют так же клапаны давления, специальные тормозные устройства и т.д.

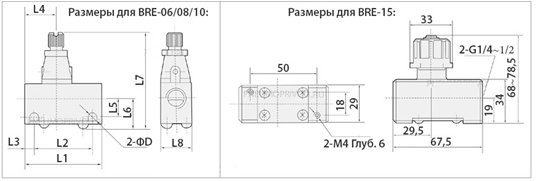

Пневмодроссель с обратным клапаном BRE	Предназначен для регулирования давления воздуха на входе или на выходе. Модель BRE-06 BRE-08 BRE-10 BRE-15 Проходное сечение, мм 7 10 11,5 11,5 Присоед. размер 1/8" 1/4" 3/8" 1/2" Технические характеристики: Большое проходное сечение; Тонкость очистки воздуха не менее 40 мкм; Смазка: не требуется; Рабочее давление 0 - 8 бар; Максимальное давление 12 бар; Рабочая температура 0...+60 С. Габаритные размеры: Модель Присоединение L1 L2 L3 L4 L5 L6 L7 L8 D BRE-06 G1/8 40 30 5 17 10 15,5 50-54,5 16 4,5 BRE-08 G1/4 40 30 5 23 11,5 17 51-56 20 4,5 BRE-10 G3/8 56 45,5 5,25 25 13,2 21 62-69 26 5,5

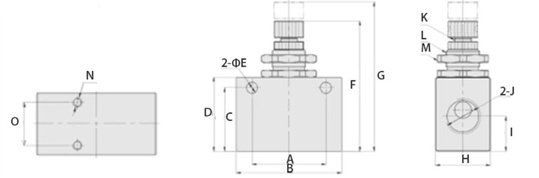

Пневмодроссель с обратным клапаном RE	Предназначен для регулирования расхода воздуха на входе или на выходе. Модель RE-01 RE-02 RE-03 RE-04 Проходное сечение, мм 3 3 4 4 Присоед. размер 1/8" 1/4" 3/8" 1/2" Технические характеристики: Тонкость очистки воздуха не менее 25 мкм; Смазка: не требуется; Рабочее давление 0 - 8 бар; Максимальное давление 12 бар; Рабочая температура 0...+60 С. Габаритные размеры: Модель A B C D E F G RE-06 45 19 43 50 Ф19 М14х1 G1/8 RE-08 45 19 43 50 Ф19 М14х1 G1/4 RE-10 55 25 55 62 Ф25 М18х1 G3/8 RE-15 55 25 55 62 Ф25 М18х1 G1/2
Пневмодроссель с обратным клапаном QSC	Предназначен для регулирования расхода воздуха на входе или на выходе. Модель QSC-06 QSC-08 QSC-10 QSC-15 Пропускная способность, л/мин P→A 0〜350 0〜860 0〜1650 0〜1900 А→Р 300〜450 760〜890 1320〜1650 1610〜1990 Присоед. размер 1/8" 1/4" 3/8" 1/2" Вес, грамм 33 55 128 119 Технические характеристики: Тонкость очистки воздуха не менее 25 мкм; Смазка: не требуется; Рабочее давление 0,5 - 10 бар; Максимальное давление 15 бар; Рабочая температура -20...+70°С. Габаритные размеры:
Фитинг-дроссель ESA	Предназначен для регулирования давления воздуха на входе или на выходе. Фитинг ESA-04 ESA-06 ESA-08 ESA-10 ESA-12 Трубка, мм ∅4 ∅6 ∅8 ∅10 ∅12 Технические характеристики: Фитинг-дроссель; Присоединение: трубка - трубка; Имеется контргайка.
Фитинг-дроссель ESC	Предназначен для регулирования давления воздуха на входе или на выходе. Фитинг Резьба Трубка ESC04-M5 M5 ∅4 ESC04-01 1/8 ESC04-02 1/4 ESC06-M5 M5 ∅6 ESC06-01 1/8 ESC06-02 1/4 ESC06-03 3/8 ESC06-04 1/2 ESC08-01 1/8 ∅8 ESC08-02 1/4 ESC08-03 3/8 ESC08-04 1/2 ESC10-01 1/8 ∅10 ESC10-02 1/4 ESC10-03 3/8 ESC10-04 1/2 ESC12-02 1/4 ∅12 ESC12-03 3/8 ESC12-04 1/2 Технические характеристики: Фитинг-дроссель; Присоединение: трубка - резьба (коническая); Имеется контргайка.
