Дополнительные элементы

Раздел:

Манометры. Дополнительное оборудование

Информация
Документация
Смотрите также

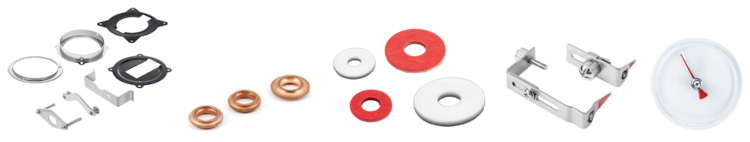

Предлагаем следующие дополнительные элементы:

Фланцы и скобы для манометров
Уплотнительные кольца для манометров
Фторопластовые и паронитовые прокладки для манометров
Указатели предельных значений
Ключ для настройки ЭКМ 21 серии
Настенный кронштейн с переходником для манометра

Фланцы и скобы для манометров

Фланцы и скобы предназначены для монтажа манометров в щитах, на панелях, стенах и прочих поверхностях.

Фланцы и скобы для различных серий манометров:

Для ТМ (ТВ, ТМВ) 10 серии
Для ТМ (ТМВ) 11 серии
Для ТМ (ТВ, ТМВ) 20 серии
Для ТМ (ТВ, ТМВ) 21 серии

Наименования:

Скоба для манометра ТМ-121Т Тип 1 (прямая)
Скоба для манометра ТМ-220Т, -320Т, -221Т, -321Т Тип 1 (прямая)
Скоба для манометра ТМ-320Т, -321Т Тип 2 (butterfly)
Скоба для манометра ТМ-520Т, -521Т, с установкой
Скоба для манометра ТМ-620Т, -621Т, с установкой
Фланец для ТМ-310Т (передний), -320, -321, с установкой
Фланец для ТМ-510Р (задний), с установкой
Фланец для ТМ-510Р.05 IP54 (передний с кольцом), с установкой
Фланец для ТМ-510Т (передний / задний), с установкой
Фланец для ТМ-610Р (задний), с установкой
Фланец для ТМ-610Р.05 IP54 (передний с кольцом), с установкой
Фланец для ТМ-610ТЭ (передний), с установкой
Фланец для ТМ-520, -521 (передний), с установкой
Фланец для ТМ-520, -521 (задний), с установкой
Фланец для ТМ-620, -621 (передний), с установкой
Фланец для ТМ-620, -621 (задний), с установкой

Уплотнительные кольца для манометров

Уплотнительные кольца предназначены для уплотнения соединения средств измерения с дополнительным оборудованием или отборным устройством.

Технические характеристики:

Рабочее давление: до 160 МПа
Материал: Медь М1М
Исполнение:
Тип 1 — фигурное кольцо
Тип 2 — плоское кольцо
Техническая документация: ТУ 4218-001-4719015564-2015

Наименование
Уплотнительное кольцо дляустановки манометра	G¼илиМ12×1,5
Уплотнительное кольцо дляустановки манометра	G½илиМ20×1,5

Фторопластовые и паронитовые прокладки для манометров

Применяются для уплотнения соединения средства измерений с дополнительным оборудованием или отборным устройством.

Технические характеристики:

Рабочее давление, МПа:

Фторопластовая прокладка	16
Паронитовая прокладка	4

Максимальная рабочая температура: 150 °C

Материал:

Фторопластовая прокладка	фторопласт Ф4
Паронитовая прокладка	паронит ПМБ

Техническая документация: ТУ 4218-001-4719015564-2015

Наименование
Фторопластоваяпрокладка	G¼илиМ12×1,5
Фторопластоваяпрокладка	G½илиМ20×1,5
Паронитовая прокладка	G¼илиМ12×1,5
Паронитовая прокладка	G½илиМ20×1,5

Указатели предельных значений

Указатели предельных значений являются дополнительными элементами манометров и термометров. Они используются в качестве визуального индикатора проверки допустимых предельных значений давления и температуры.

Указатели монтируются с помощью винта на приборы в соответствии с заданной предельной отметкой шкалы.

Широкий ассортимент указателей предельных значений позволяет использовать их практически на всех выпускаемых типах манометров, биметаллических термометров и термоманометрах.

Таблица совместимости манометров и термометров со всеми вариациями указателей дана в таблице.

Технические характеристики:

Максимальная рабочая температура, °С:
   Нержавеющая сталь — 200
   АБС-пластик — 80
Материал:
   Нержавеющая сталь 12×15Г9НД
   АБС-пластик

Наименование	Материал
Указатель предельных значенийУПЗ-1	нержавеющая сталь
Указатель предельных значенийУПЗ-2	нержавеющая сталь
Указатель предельных значенийУПЗ-3	нержавеющая сталь
Указатель предельных значенийУПЗ-4	нержавеющая сталь
Указатель предельных значенийУПЗ-5	нержавеющая сталь
Винт для УПЗ	нержавеющая сталь

Контрольная стрелка (ябедник) для манометров ТМ-520, -521

Предназначена для регистрации значения максимального давления в системе без непосредственного наблюдения со стороны оператора.

Представляет из себя конструкцию в виде красной стрелки с выступом, в который упирается показывающая стрелка манометра, фиксируя значение максимального давления в системе. Контрольная стрелка может быть установлена на приборы 20 и 21 серии, диаметром 100 мм, с минимальным давлением от 0,25 МПа.

Технические характеристики:

Максимальная температура измеряемой среды: 150 °С
Регулировка: Ключом (в комплекте)
Стекло: Пластиковое безопасное
Стрелка: Алюминий

Ключ для настройки ЭКМ 21 серии

Настроечный ключ для выставления уставок электроконтактного манометра 21 серии.

Поставляется в комплекте с прибором.

Материал: Сталь 20, пластик

Настенный кронштейн с переходником для манометра

Кронштейны (держатели) для манометров предназначены для крепления манометров к стене или любой другой плоской поверхности.

Конструктивно кронштейн состоит из самого держателя и специального переходника для манометра.

Держатель представляет из себя состоящий из двух частей хомут, соединяемый 2 винтами. С помощью разъемного хомута на монтажном кронштейне легко могут быть размещены измерительные приборы с присоединенными к ним импульсными трубками, разделителями сред или капиллярами.

Технические характеристики:

Вынос манометра от стены: 100 мм
Максимальный диаметр прибора для установки: 160 мм
Материал держателя: Алюминий, порошковое покрытие (цвет черный)
Материал переходника: Нержавеющая сталь
Резьба переходника: M20×1,5, G½

Технические характеристики
