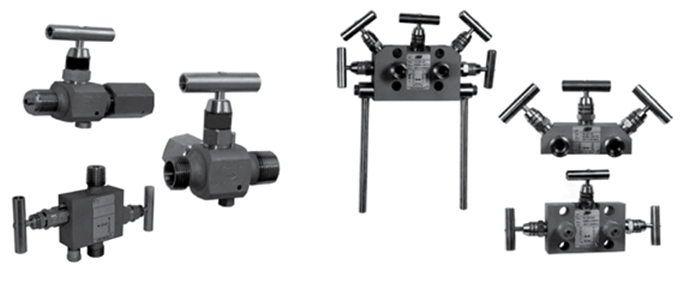

VS 200M, VS 300M, VS 500M Клапанные блоки

Раздел:

Манометры. Дополнительное оборудование

• Информация
• Документация
• Смотрите также

•

  VS 100 и VS 120 оснащены дренажным клапаном. Кроме того, модели VS 120 и VS 200 оснащены дополнительным штуцером для подключения какого-либо дополнительного оборудования, например, манометра.

  Трех (VS 300) и пятивентильные (VS 500, VS 501) клапанные блоки предназначены для использования в комплекте с датчиками перепада давлений, для обеспечения перекрытия импульсных линий и уравнивания давлений в обеих камерах датчика давления при установке нулевого значения. Кроме того пятивентильные клапанные блоки оснащены дренажными клапанами.

  Характеристики:

  • Одно- и двухвентильные клапанные блоки
    • Рабочее давление - до 42 МПа
    • Рабочая температура - до 500°C
    • Материал – сталь нержавеющая 1.4541
    • Различные материалы уплотнений: фторо+нерж.сталь, пласт (PTFE), витон (FKM), этилен-пропиленовый каучук (EPDM)
    • Диаметр каналов – 4 мм
    • Боковое присоединение дренажной трубки
    • Присоединение доп. оборудования
  • Трех- и пятивентильные клапанные блоки
    • Рабочее давление до 42 МПа
    • Рабочая температура до 500°C
    • Материал – сталь нержавеющая 1.4541
    • Прямой монтаж на датчик перепада давлений или между импульсными трубками
    • Различные материалы уплотнений: графит, фторопласт (PTFE), полиэфирэфиркетон (PEEK), витон (FKM), этилен- пропиленовый каучук (EPDM)
    • Диаметр каналов – 4 мм
    • Боковое присоединение дренажной трубки

  Описание:

  • Одно- и двухвентильные клапанные блоки:
    Корпус клапанного блока полностью изготовлен из нержавеющей стали 1.4541.
    В качестве запорного элемента используется шаровой вкладыш, закрепленный на конце шпинделя. Материал шарового вкладыша – отожженная нержавеющая сталь 1.4125, керамика (Si3 N4 ) или пластик (PTFE 325). Уплотнение шпинделя – витон или этилен-пропиленовый каучук с двумя опорными кольцами.
    из тефлона. Кроме этого, в качестве уплотнения шпинделя могут быть использованы фторопласт, графит или полиэфирэфиркетон.
    Широкий ряд присоединительных размеров позволяет использовать клапанные блоки для присоединения 8-и, 10-и, 12-и и 14-и мм импульсных трубок.
  • Трех- и пятивентильные клапанные блоки:
    Клапанные блоки разработаны для непосредственной установки на датчик перепада давлений с межфланцевым расстоянием 54 мм или для монтажа между импульсными трубками. Корпус клапанного блока полностью изготовлен из нержавеющей стали 1.4541.
    В качестве запорного элемента используется шаровой вкладыш, закрепленный на конце шпинделя. Материал шарового вкладыша – отожженная нержавеющая сталь 1.4125, керамика (Si3 N4 ) или пластик (PTFE 325). Уплотнение шпинделя – витон или этилен- пропиленовый каучук с двумя опорными кольцами из тефлона. Кроме этого, в качестве уплотнения шпинделя могут быть использованы фторопласт, графит или полиэфирэфиркетон. Широкий ряд присоединительных размеров позволяет использовать клапанные блоки для присоединения 8-и, 10-и, 12-и и 14-и мм импульсных трубок.

• VS 200M Технические характеристики
  VS 300M – VS 500M. Технические характеристики
