Отводы-охладители

Отводы-охладители являются вспомогательной арматурой, предназначенной для снижения температуры жидкой рабочей среды с целью обеспечения устойчивой и корректной работы измерительных приборов на трубопроводных и промышленных магистралях.

В случае измерения давления среды с температурой, превышающей допустимую рабочую, перед прибором рекомендуется устанавливать отвод-охладитель.

Конструктивно отводы-охладители подразделяются на типы:

петлевые (ОС200);

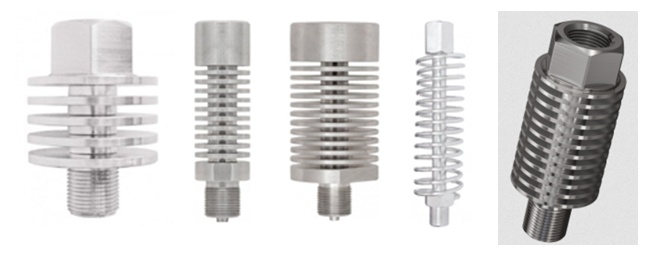

радиаторные (ОС70, ОС100).

Отвод тепла измеряемой жидкости осуществляется посредством теплообмена с окружающей средой. У охладителя радиаторного типа отвод тепла осуществляется через внешние стороны пластин, а у охладителя петлевого типа - через петли.

Отводы-охладители из нержавеющей стали широко применяются в пищевой, химической и нефтехимической промышленности, теплотехнических системах.

Технические характеристики:

Рабочее давление: 40 МПа
Максимальная рабочая температура на входе охладителя, °C:
   260 (для OC70-OX50)
   280 (для OC100-OX28)
   350 (для OC100-OX50)
   300 (для ОС200-ОХ50)
Резьба присоединения: M20×1,5 или G½
Исполнение (резьба): Наружная / внутренняя
Материал: Нержавеющая сталь 08Х18Н10
Вес, кг:
   0,38 (для OC70-OX50)
   0,35 (для OC100-OX28)
   0,89 (для OC100-OX50)
   0,51 (для ОС200-ОХ50)
Техническая документация: ТУ 4218-001-4719015564-2015

Тип	Резьба присоединения
OC70-OX50	G½ внутренняя/ G½ наружная M20×1,5 внутренняя/ M20×1,5 наружная
OC100-OX28
OC100-OX50
OC200-OX50

Карта заказа

Тип	Отвод-охладитель изнерж. стали
Модель	ОС70-ОХ50
	ОС100-ОХ28
	ОС100-ОХ50
	ОС200-ОХ50
Исполнение (резьба)	M20×1,5 внутр./M20×1,5 наруж.
Исполнение (резьба)	G½ внутр./G½ наруж.

Пример обозначения:
Отвод-охладитель из нерж. стали ОС100-ОХ50-М20×1,5 внутр. / M20×1,5 наруж.

УО-100.40 радиатор пассивного охлаждения для датчиков давления

Устройство охладительное УО-100.40 предназначено для осуществления пассивного охлаждения рабочей среды, подводимой к датчику давления или манометру. В отличие от трубок ТО и ТИ, УО намного компактнее, т.к. имеют маленькую высоту, но достаточно большую площадь отдачи тепла за счёт рёбер.

Технические характеристики УО-100.40:

Материал: нержавейка AISI 304 (аналог 08Х18Н10).
Максимальная рабочая температура: +600 °С.
Максимальное рабочее давление 20 МПа.
Резьбовое присоединение: М20×1,5 или G1/2.

Избыточное давление в зависимости от температуры (ГОСТ 356-80)

Условное давление, МПа	Максимальное давление при температуре, МПа
Условное давление, МПа	200 ⁰С	325 ⁰С	400 ⁰С	480 ⁰С	520 ⁰С	590 ⁰С
20	20	18	15	13	11,5	9

Модификации

Варианты исполнений охладителя

Модификация	Резьба к процессу	Резьба к преобразователю
УО-100.40	Наружная М20×1,5	Внутренняя М20×1,5
УО-100.40.2	Наружная G1/2	Внутренняя G1/2
УО-100.40.1.2	Наружная М20×1,5	Внутренняя G1/2
УО-100.40.2.1	Наружная G1/2	Внутренняя М20×1,5
