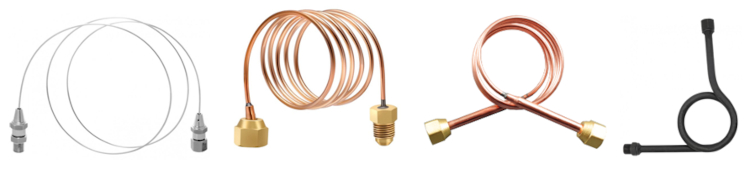

Рукава и трубки соединительные, петлевые

Раздел:

Информация
Документация
Смотрите также

Предлагаем:

Рукава соединительные для РМ
Капиллярная трубка для РД-2Р, РД-2Р модель 35, РДД-2Р, РДД-2Р для низких давлений
ТСТ-900 Трубка соединительная капиллярная
Петлевые трубки
ТРП Трубка петлевая (Перкинса)
Трубки ТО и ТИ пассивного охлаждения для датчиков давления

Рукава соединительные для РМ

Рукава соединительные являются вспомогательным гибким соединительным элементом для монтажа прибора измерения давления (манометры, датчики давления) и мембранного разделителя, если прибор измерения давления и разделитель находятся на удалении друг от друга.

Соединительные рукава могут использоваться в том случае, если температура измеряемой среды выходит за пределы рабочего диапазона температуры измерительного прибора. В этом случае рабочая среда охлаждается путем прохождения через соединительный рукав до точки входа в измерительный прибор.

Технические характеристики:

Максимальное давление: 10* МПа
Диапазон рабочих температур: -50…+200 °С
Резьба присоединения к прибору: M20×1,5 (внутренняя)
Резьба присоединения к РМ: M20×1,5 (наружная)
Длина, м: 2 / 3 / 4 / 5
Материал рукава и штуцеров: Нержавеющая сталь 08Х18Н10

* — в случае объединения разделителя со средством измерений через соединительный рукав, максимальное давление не должно превышать 10 МПа.

Наименование	Длина, м	Резьба присоединения
Рукава соединительные для РМ	2	внутренняя М20×1,5— наружная М20×1,5
	3
	4
	5

Карта заказа

Тип		Рукав соединительный РС
Длина,м		2, 3, 4, 5
Резьба присоединения		M20×1,5
Исполнение (резьба)	внутренняя— наружная	внутр.-наруж.

Пример обозначения:
Рукав соединительный РС-2 М20×1,5 внутр. — М20×1,5 наруж.

Капиллярная трубка для РД-2Р, РД-2Р модель 35, РДД-2Р, РДД-2Р для низких давлений

Капиллярная трубка используется для удаленного соединения и подключения реле давления РД-2Р и реле перепада давлений РДД-2Р к различным технологическим процессам. Капиллярная импульсная трубка изготавливается из медного сплава, благодаря чему её достаточно легко изгибать в нужном направлении, как при монтаже, так и в процессе эксплуатации.

Герметичность резьбовых соединений (внутреннего и внешнего) между реле и капиллярной трубкой обеспечивается накидными гайками под развальцовку. В процессе монтажа реле давления на приборную панель или кронштейн, развальцованная капиллярная трубка присоединяется к штуцеру реле с помощью накидной гайки.

Технические характеристики:

Максимальное давление: 3,5 МПа
Диапазон рабочих температур: -10…+110 °С
Резьба присоединения к прибору:
Внутренняя: G¼
Наружная: G¼
Резьба присоединения к процессу: Наружная: G¼, G½ или M20×1,5
Длина, м: 1 / 1,5 / 2 / 3
Материал гайки и штуцера: Латунь
Материал трубки: Медный сплав

Наименование	Резьба присоединения	Длина, м
Капиллярная трубка для РД-2Р, РДД-2Р	G¼ -G¼(внутр. накидная гайка - наруж.)	1
		1,5
		2
		3
	G¼ -G½илиМ20×1,5(внутр. накидная гайка - наруж.)	1
		1,5
		2
		3
Капиллярная трубка дляРД-2Р модель 35	G¼ -G¼(внутр.- наруж.)	1
		1,5
		2
		3
	G¼ - G½ или М20×1,5 (внутр.- наруж.)	1
		1,5
		2
		3
Капиллярная трубка для РДД-2Р для низкихдавлений	G¼ -G¼(наруж.- наруж.)	1
		1,5
		2
		3
	G¼ -G½ (наруж.- наруж.)	1
		1,5
		2
		3

Карта заказа:

Тип		Капиллярная трубка
Модель		для РД-2Р/РДД-2Р
		для РД-2Рмодель 35
		для РДД-2Р для низких давлений
Резьба присоединения	внутренняя	G¼
Резьба присоединения	наружная	G¼; G½; M20×1,5
Исполнение (резьба)	внутренняя, накидная гайка -наружная	внутр. накидная гайка-наруж.
	внутренняя - наружная	внутр. -наруж.
	наружная - наружная	наруж. -наруж.
Длина, м		длина 1м; 1,5м; 2м; 3 м.

Пример обозначения:
Капиллярная трубка для РД/РДД, G¼ - G¼ (внутр. накидная гайка - наруж.), длина 1 м.

ТСТ-900 Трубка соединительная капиллярная

Трубка соединительная капиллярная для соединения различных частей трубопроводов между собой, а также для подключения к ним различных устройств управления и индикации (реле давления, манометров и т. п.).

Технические характеристики:

Максимальное давление: 3,5 МПа
Температура рабочей среды: −10...+110°С
Общая длина: 900 мм
Присоединение: 2 латунные гайки с внутр. ¼" или 7⁄16"
Материалы: трубка – медь, гайки – латунь
Трубка может использоваться как самостоятельно с приборами со штуцером под развальцовку (например, реле давления с индексом «К» в маркировке ДР-Д-...-...К), так и с переходником ПТСТ-G1/4-7/16, если торец штуцера прямой (например, ДР-Д-...-1/4, ДР-ДД, ДР-Д-Ф, ДР-2Д)

Трубка соединительная капиллярная предназначена для соединения различных частей трубопроводов между собой, а также для подключения к ним различных устройств управления и индикации (реле давления, манометров и т. п.).

Материал трубки, устойчивый к большинству хладагентов, позволяет применять ее в холодильной технике.

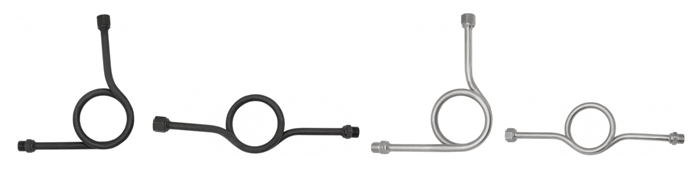

Петлевые трубки

Петлевые трубки из углеродистой или нержавеющей стали предназначены для защиты измерительных приборов от пульсации измеряемой среды и перегрева.

Отборные устройства давления (петлевые трубки) предназначены для охлаждения измеряемой среды, поступающей в рабочие полости манометров, а также для их присоединения к технологическим сетям с измеряемой средой с условным рабочим давлением среды до 25 МПа и максимальной температурой до 300 °С. Отборные устройства давления могут иметь как прямое, так и угловое исполнение в зависимости от места монтажа манометра.

Технические характеристики:

Рабочее давление: 25 МПа
Максимальная рабочая температура: 300 °С
Резьба присоединения: G½ или M20×1,5
Исполнение (резьба): Внутренняя / наружная
Материал:
Углеродистая сталь 30
Нержавеющая сталь 08Х18Н10
Максимальный вес: 0,68 кг
Толщина стенки: 2 мм
Техническая документация: ТУ 4218-001-4719015564-2015

Тип	Резьба присоединения	Материал
Прямая	внутренняя G½ — наружная G½ внутренняя М20×1,5 — наружная М20×1,5	сталь
Прямая		нержавеющая сталь
Угловая (90°)		сталь
Угловая (90°)		нержавеющая сталь

Карта заказа

Тип	Трубка петлевая
Особенность	угловое	90 градусов
Особенность	прямое	—
Исполнение (резьба)	внутренняя–наружная	G½–G½ (внутр.–наруж.)
Исполнение (резьба)	внутренняя–наружная	М20×1,5–М20×1,5 (внутр.–наруж.)
Материал	углеродистая сталь	—
Материал	нержавеющая сталь	нерж.

Пример обозначения:
Трубка петлевая 90 градусов G½—G½ (внутр.—наруж.)

ТРП Трубка петлевая (Перкинса)

Трубка петлевая (Перкинса) предназначена для защиты манометрических приборов от пульсаций давления измеряемой среды и перегрева.

Технические характеристики:

Рабочее давление: 25 МПа
Резьба внутренняя: G½, М20×1,5
Резьба наружная: G½, М20×1,5
Форма трубки: прямая или угловая
Устанавливаются на технологических трубопроводах и аппаратах

Особенности:

Параметр	ТРП-П-GG	ТРП-П-GG-SS	ТРП-П-MM	ТРП-П-MM-SS	ТРП-У-GG	ТРП-У-GM	ТРП-У-MM	ТРП-У-MM-SS	ТРП-П-МG
Рабочее давление	25 МПа
Резьба внутренняя	G½"		М20×1,5		G½"	М20×1,5	М20×1,5		G½"
Резьба наружная	G½"		М20×1,5		G½"	G½"	М20×1,5		М20×1,5
Форма трубки	Прямая				Угловая				Прямая
Материал	Сталь	Нерж. сталь	Сталь	Нерж. сталь	Сталь	Сталь	Сталь	Нерж. сталь	Сталь

Трубки ТО и ТИ пассивного охлаждения для датчиков давления

Предназначены для подключения преобразователей давления к технологической линии.

Преимущества:

Позволяют понизить температуру контролируемой среды на входе в преобразователь
Позволяют понизить пульсации давления на входе в преобразователь
Позволяют минимизировать влияние на преобразователь внешних вибраций

Технические характеристики:

Рабочая среда	жидкость, пар, газ
Давление рабочей среды	до 20 МПа
Температура рабочей среды	–40...+350 °С
Предельные значения температур окружающего воздуха при эксплуатации	–40…+80 °С
Присоединение к технологической линии	резьбовое соединение М20×1,5 или сварка
Присоединение к преобразователю	резьбовое соединение М20×1,5
Материал	нержавеющая сталь AISI304 или 12х18н10т

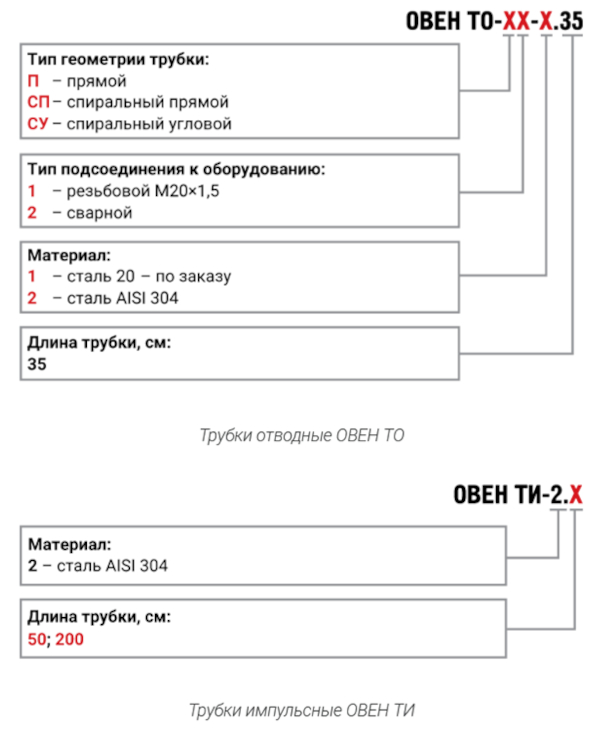

Модификации:

ВНИМАНИЕ!
Для заказа доступны следующие модификации:
ТО-П1-2.35, ТО-П2-1.35, ТО-П2-2.35, ТО-СП1-2.35, ТО-СП2-1.35, ТО-СП2-2.35, ТО-СУ1-2.35, ТО-СУ2-1.35, ТИ-2.50 и ТИ-2.200.
