БВ Блоки вентильные для удобного монтажа / демонтажа датчиков давления

Раздел:

Блоки вентильные предназначены для подключения преобразователей давления ОВЕН ПД100 и ПД200 к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами.

Информация
Документация
Смотрите также

Преимущества

Возможность калибровки датчика в условиях эксплуатации
Заводская сборка с испытаниями на герметичность
Малые габариты и масса

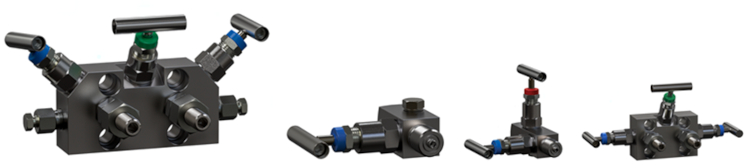

Вентильные блоки ОВЕН БВ-х

Используются в сборе с преобразователями давления. Блоки состоят из корпуса, запорного вентиля, который обеспечивает изоляцию преобразователя от технологического процесса, и дренажных вентилей, которые обеспечивают дренаж среды и упрощают замену преобразователя в условиях эксплуатации. Также трех- и пятивентильные блоки позволяют выравнивать давление в камерах преобразователя для калибровки нулевого значения выходного сигнала.

Технические характеристики

Рабочая среда	жидкость, пар, газ
Давление рабочей среды	до 16 и 40 МПа – в зависимости от модификации
Температура рабочей среды	-40...+180 °С
Предельные значения температур окружающего воздуха при эксплуатации	-40…+70°С
Присоединение к технологической линии	M20×1,5 манометрической формы
Присоединение к преобразователю	резьбовое соединение M20х1,5 или фланцевый монтаж на преобразователь с межосевым расстоянием 54 мм
Материал корпуса	нержавеющая сталь AISI 304S
Тип вентилей	игольчатый клапан с фторопластовым уплотнением

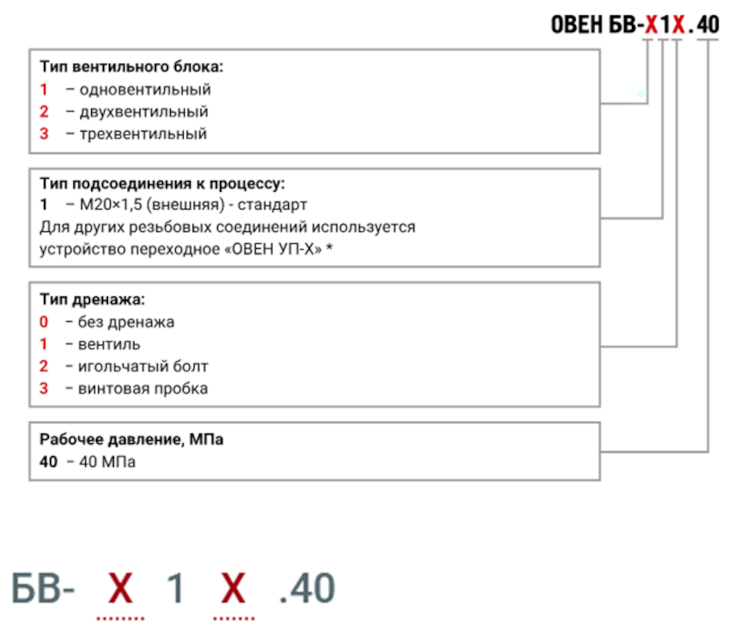

Модификации

ВНИМАНИЕ!
Для заказа доступны 4 модификации: БВ-113.40, БВ-310.40, БВ-211.40, БВ-312.40
