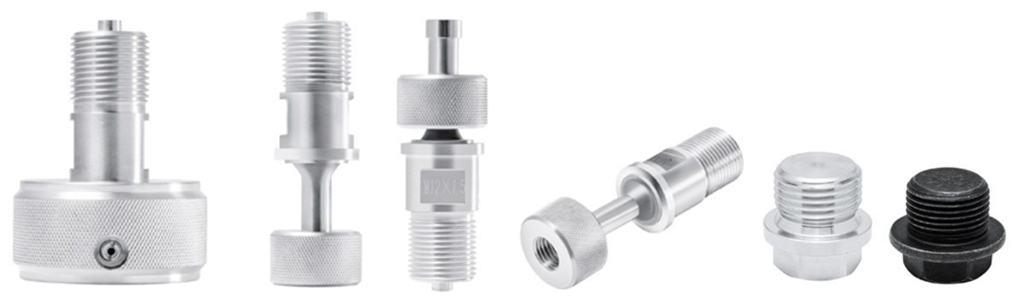

Быстрозажимной патрон и резьбовые заглушки

Раздел:

Быстрозажимной патрон (БЗП) предназначен для быстрого монтажа и демонтажа измерительных приборов (датчики давления, манометры и т. д.) в процессе их поверки на поверочных стендах в метрологических лабораториях.

Информация
Документация
Смотрите также

Также устройство может быть использовано при опрессовке различных устройств и магистралей, в неагрессивных к каучуку средах.

Не требует применения гаечных ключей.

Область применения: метрологические лаборатории, поверка средств измерения (СИ).

Технические характеристики:

Максимальное рабочее давление: 40 МПа
Максимальная рабочая температура: 80°С
Резьба присоединения:
   Наружная: M20×1,5
   Внутренняя: M20×1,5, M12×1,5, G½ или G¼*
   * - под заказ другие резьбы
Материал патрона: Нержавеющая сталь 08Х18Н10
Материал уплотнительного кольца: Бутадиен-нитрильный каучук (NBR)
Максимальный вес, кг:
   0,16 (внутр. M12×1,5; G¼)
   0,36 (внутр. M20×1,5; G½)
Техническая документация: ТУ 4218-001-4719015564-2015

Наименование	Резьба присоединения
Быстрозажимной патрон	наружная M20×1,5	внутренняя M12×1,5;G¼
Быстрозажимной патрон	наружная M20×1,5	внутренняя M20×1,5;G½

Карта заказа:

Тип		Быстрозажимной патрон БЗП
Резьба присоединения	наружная (поумолчанию М20×1,5)	-
Резьба присоединения	внутренняя	М20×1,5; М12×1,5; G½; G¼

Пример обозначения:
Быстрозажимной патрон БЗП-G½

Резьбовые заглушки

Предназначены для перекрытия резьбовых соединений гидравлических или пневматических систем при демонтаже измерительных приборов или другого оборудования.

Технические характеристики:

Материал:
Углеродистая сталь 10
Нержавеющая сталь 08Х18Н10
Резьба присоединения: Наружная: G½ или M20×1,5
Техническая документация: ТУ 4218-001-4719015564-2015

Наименование	Материал	Резьба присоединения
Резьбовые заглушки	углеродистая сталь	наружная M20×1,5илиG½
Резьбовые заглушки	нержавеющая сталь	наружная M20×1,5илиG½

Карта заказа:

Тип		Резьбовая заглушка
Резьба присоединения	наружная	G½
Резьба присоединения	наружная	М20×1,5
Материал	углеродистая сталь	—
Материал	нержавеющая сталь	нерж.

Пример обозначения:
Резьбовая заглушка G½, нерж.
