EVP/NC (EVPF) Клапаны газовые автоматические нормально закрытые с ручным регулятором расхода

Раздел:

Автоматические электромагнитные клапаны EVP/NC (EVPF) оснащенные механическим регулятором расхода, с помощью которого возможно настроить вручную скорость подачи газа на газогорелочное устройство котла, не оснащенного автоматикой управления.

Информация
Документация
Смотрите также

Клапан открывается при поступлении напряжения на соленоид и закрывается при отсутствии напряжения менее, чем за 1 секунду. Все клапаны поставляются с заглушкой, вместо которой в любое время можно установить индикатор положения с сухими контактами, сигнал которого передает в диспетчерскую информацию о положении клапана.

Клапаны используются в системе автоматического контроля герметичности, дистанционного управления газогорелочных устройств для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности.

Устанавливаются клапаны как на вертикальном участке трубы, так и на горизонтальном, не допустима установка клапана катушкой вниз.

Если клапан предназначен для работы на биогазе или попутном газе, необходимо заказывать специальную версию.

Технические данные:

Виды используемых газов: метан, сжиженный газ, азот, воздух (сухие газы)
Резьбовые соединения, Rp: DN 15 ÷ DN 50 согласно EN 10226
Фланцевые соединения: DN25 ÷ DN150 согласно ГОСТ 33259-2015 (12820-80)
Максимальное рабочее давление: 0,036 -0,1-0,3-0,6 МПа
Температура окружающей среды: от -40 до +60°С
Напряжение питания: 12В пост. тока (DN15-DN25), 24В пост. тока, 230В/50-60 Гц
Время закрытия: <1 с
Время открытия: <1 c
Класс герметичности: А
Степень защиты: IP65
Встроенный ручной регулятор расхода
Материал: сплав алюминия

Модификация	DN	Соединение	P. max, МПа	Напряжение
EWF020066 008	15	Резьба	0,05	230V~
EWF020066 108	15	Резьба	0,1	230V~
EVPF020067 308	15	Резьба	0,3	230V~
EVPF020067 608	15	Резьба	0,6	230V~
EWF030066 008	20	Резьба	0,05	230V~
EWF030066 108	20	Резьба	0,1	230V~
EVPF030067 308	20	Резьба	0,3	230V~
EVPF030067 608	20	Резьба	0,6	230V~
EWF040066 108	25	Резьба	0,1	230V~
EVPF040067 308	25	Резьба	0,3	230V~
EVPF040067 608	25	Резьба	0,6	230V~
EVPF250066 108	25	Фланец	0,36-1	230V~
EVPF250067 308	25	Фланец	3-6	230V~
EVPF250067 608	25	Фланец	3-6	230V~
EWF040066 008	25	Резьба	0,05	230V~
EVPCF250066 008	25	Фланец	0,036	230V~
EVPCF050066 008	32	Резьба	0,036	230V~
EVPCF050066 108	32	Резьба	0,1	230V~
EVPCF320066 008	32	Фланец	0,036	230V~
EVPF050067 308	32	Резьба	0,3	230V~
EVPF050067 608	32	Резьба	0,6	230V~
EVPF320067 308	32	Фланец	0,3	230V~
EVPF320067 608	32	Фланец	0,6	230V~
EVPCF320066 108	32	Фланец	0,1	230V~
EVPCF060066 108	40	Резьба	0,1	230V~
EVPF060067 308	40	Резьба	0,3	230V~
EVPF060067 608	40	Резьба	0,6	230V~
EVPF400067 308	40	Фланец	0,3	230V~
EVPF400067 608	40	Фланец	0,6	230V~
EVPCF060066 008	40	Резьба	0,036	230V~
EVPCF400066 008	40	Фланец	0,036	230V~
EVPCF400066 108	40	Фланец	0,1	230V~
EVPF070067 308	50	Резьба	0,3	230V~
EVPF070067 608	50	Резьба	0,6	230V~
EVPF0500067 308	50	Фланец	0,3	230V~
EVPF500067 608	50	Фланец	0,6	230V~
EVPCF070066 008	50	Резьба	0,036	230V~
EVPCF070066 108	50	Резьба	0,1	230V~
EVPCF500066 008	50	Фланец	0,036	230V~
EVPCF500066 108	50	Фланец	0,1	230V~
EVPF080067 308	65	Фланец	0,3	230V~
EVPF080067 608	65	Фланец	0,6	230V~
EVPCF080066 008	65	Фланец	0,036	230V~
EVPCF080066 108	65	Фланец	0,1	230V~
EVPF090067 308	80	Фланец	0,3	230V~
EVPF090067 608	80	Фланец	0,6	230V~
EVPCF090066 008	80	Фланец	0,036	230V~
EVPCF090066 108	80	Фланец	0,1	230V~
EVPCF100066 008	100	Фланец	0,036	230V~
EVPCF100067 308	100	Фланец	0,3	230V~
EVPF100067 608	100	Фланец	0,6	230V~
EVPCF100066 108	100	Фланец	0,1	230V~
EVPF110066 008	125	Фланец	0,036	230V~
EVPF110066 108	125	Фланец	0,1	230V~
EVPF110067 308	125	Фланец	0,3	230V~
EVPF110067 608	125	Фланец	0,6	230V~
EVPF120066 008	150	Фланец	0,036	230V~
EVPF120066 108	150	Фланец	0,1	230V~
EVPF120067 308	150	Фланец	0,3	230V~
EVPF120067 608	150	Фланец	0,6	230V~

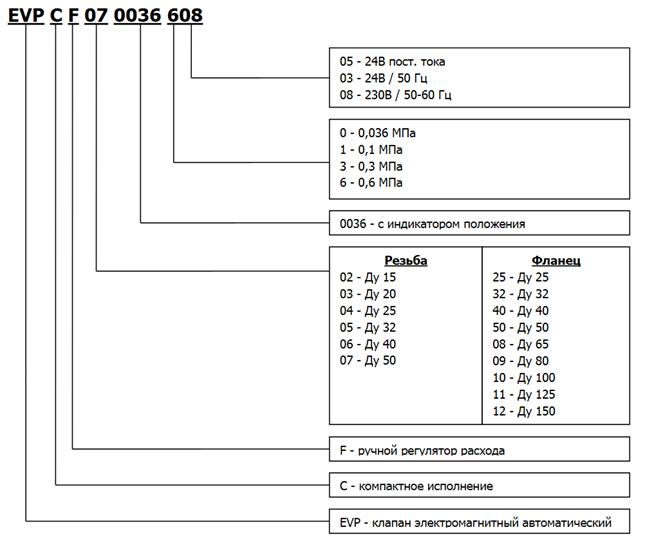

Обозначение:
