Раздел: | Клапаны «MADAS» |

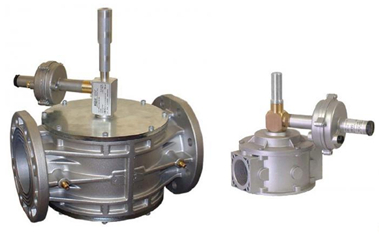

Клапаны предохранительно-запорные MVB/1 MAX представляют собой отдельно стоящие клапаны безопасности, основной функцией которых является перекрытие потока газа в системе в случае аварийного превышения давления в газопроводе за регулятором выше заданной настройки.
После срабатывания клапана, его возврат в рабочее положение возможен только вручную после устранения причины аварийного срабатывания.
Клапан возможно устанавливать, как на вертикали, так и на горизонтали. Предназначен клапан для работы в системах, работающих на сухих неагрессивных газах, как азот, метан, пропан-бутан и других, а также возможно исполнение для работы на биогазе и попутном нефтяном газе.
Клапаны поставляются как в резьбовом, так и во фланцевом исполнении, на максимальное рабочее давление 1 или 6 бар.
Виды используемых газов: метан, сжиженный газ, азот, воздух (сухие газы)
Резьбовые соединения: DN 20 ÷ DN 50 согласно EN 10226
Фланцевые соединения PN16: DN 65 ÷ DN 150 согласно ГОСТ 33259-2015 (12820-80)
Максимальное рабочее давление: 0,1; 0,6 МПа
Температура окружающей среды: от -40 до +60°С
Максимальная поверхностная температура: 60°С
Время закрытия: < 1 с
Материал: сплав алюминия
Модификация | DN | Соединение | P. max, МПа | Диапазон настройки, кПа |
---|---|---|---|---|
VB030006 | 20 | Резьба | 0,1 | 3,0…45,0 |
VB030024 | 20 | Резьба | 0,6 | 40,0…80,0 |
VB030029 | 20 | Резьба | 0.6 | 3,0…45,0 |
VB030028 010 | 20 | Резьба | 0,6 | 75,0…350,0 |
VB040006 | 25 | Резьба | 0,1 | 3,0…45,0 |
VB040024 | 25 | Резьба | 0,6 | 40,0…80,0 |
VB040029 | 25 | Резьба | 0,6 | 3,0…45,0 |
VB040028 010 | 25 | Резьба | 0,6 | 75,0…350,0 |
VB050006 | 32 | Резьба | 0,1 | 3,0…45,0 |
VB050024 | 32 | Резьба | 0,6 | 40,0…80,0 |
VB050029 | 32 | Резьба | 0,6 | 3,0…45,0 |
VB050028 010 | 32 | Резьба | 0,6 | 75,0…350,0 |
VB320006 | 32 | Фланец | 0,1 | 3,0…45,0 |
VB320024 | 32 | Фланец | 0,6 | 40,0…80,0 |
VB320029 | 32 | Фланец | 0,6 | 3,0…45,0 |
VB0320028 010 | 32 | Фланец | 0,6 | 75,0…350,0 |
VB060006 | 40 | Резьба | 0,1 | 3,0…45,0 |
VB060024 | 40 | Резьба | 0,6 | 40,0…80,0 |
VB060029 | 40 | Резьба | 0,6 | 3,0…45,0 |
VB060028 010 | 40 | Резьба | 0,6 | 75,0….350,0 |
VB400006 | 40 | Фланец | 0,1 | 3,0…45,0 |
VB400024 | 40 | Фланец | 0,6 | 40,0…80,0 |
VB400029 | 40 | Фланец | 0,6 | 3,0…45,0 |
VB400028 010 | 40 | Фланец | 0,6 | 75,0…350,0 |
VB070006 | 50 | Резьба | 0,1 | 3,0…45,0 |
VB070024 | 50 | Резьба | 0,6 | 40,0…80,0 |
VB070029 | 50 | Резьба | 0,6 | 3,0…45,0 |
VB070028 010 | 50 | Резьба | 0,6 | 75,0…350,0 |
VB500006 | 50 | Фланец | 0,1 | 3,0…45,0 |
VB500029 | 50 | Фланец | 0,6 | 3,0…45,0 |
VB500028 010 | 50 | Фланец | 0,6 | 75,0…350,0 |
VX080006 | 65 | Фланец | 0,1 | 3,0…45,0 |
VX080024 | 65 | Фланец | 0,6 | 20,0…75,0 |
VX080029 | 65 | Фланец | 0,6 | 3,0…45,0 |
VX080028 010 | 65 | Фланец | 0,6 | 75,0…350,0 |
VX090006 | 80 | Фланец | 0,1 | 3,0…45,2 |
VX090024 | 80 | Фланец | 0,6 | 20,0…75,0 |
VX090029 | 80 | Фланец | 0,6 | 3,0…45,0 |
VX090028 010 | 80 | Фланец | 0,6 | 75,0…350,0 |
VX100006 | 100 | Фланец | 0,1 | 3,0…45,0 |
VX100024 | 100 | Фланец | 0,6 | 20,0…75,0 |
VX100029 | 100 | Фланец | 0,6 | 3,0…45,0 |
VX100028 010 | 100 | Фланец | 0,6 | 75,0…350,0 |
VX110006 | 125 | Фланец | 0,1 | 3,0…45,0 |
VX110024 | 125 | Фланец | 0,6 | 40,0…80,0 |
VX110029 | 125 | Фланец | 0,6 | 3,0…45,0 |
VX110028 010 | 125 | Фланец | 0,6 | 75,0…300,0 |
VX120006 | 150 | Фланец | 0,1 | 3,0…45,0 |
VX120024 | 150 | Фланец | 0,6 | 40,0…80,0 |
VX120029 | 150 | Фланец | 0,6 | 3,0…45,0 |
VX120028 010 | 150 | Фланец | 0,6 | 75,0…300,0 |
