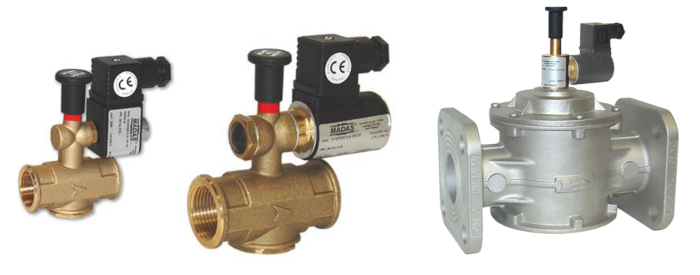

M16/RMO N.A — M16/RM N.A Клапаны газовые нормально открытые с ручным взводом

Раздел:

Клапаны «MADAS»

• Информация
• Документация
• Смотрите также

•

  Открытие клапана производится только вручную, с помощью рычага взвода.

  Закрытие осуществляется при помощи подачи напряжения на электромагнитную катушку клапана.

  Клапан предназначен для использования в качестве запорно-регулирующего органа трубопроводных магистралей и газогорелочных устройств с рабочей средой в виде природного газа, воздуха или сжиженного нефтяного газа с давлением до 0,6 МПа.

  Технические характеристики:

  Наименование параметра	Серия
  	M16/RM N.A.	M16/RMO N.A.
  Рабочая среда	метан, сжиженный газ, азот, воздух (сухие газы)
  Резьбовые соединения, Rp	DN20-DN50 согласно EN 10226	DN15-DN25 согласно EN 10226
  Фланцевые соединения, PN	DN25-DN350 согласно ГОСТ 12820-80	—
  Напряжение питания	12В пост. тока, 12В/50 Гц, 24В пост. тока, 24В/50 Гц, 230В/50-60 Гц
  Допустимые отклонения напряжения	-15%... +10%
  Макс. Рабочее давление, МПа	0,05 или 0,6
  Температура окружающей среды	-40 ÷ +60 °C
  Макс. поверхностная температура	70°С
  Степень защиты	IP65
  Время закрытия, сек.	<1
  Контакты	DIN 43650(СЭ11)
  Класс изоляции	F (155°)
  Класс герметичности	А
  Монтажное положение	вертикальное, горизонтальное
  Класс медной проволоки	H (180°)
  Срок службы	6 000 циклов (не менее 10 лет)

  Модификация клапанов серии M16/RMO N.A

  Модификация	DN	Соединение	P. max, МПа	Напряжение
  RO02 008	15	Резьба	0,05	230V~
  RO020000 008	15	Резьба	0,6	230V~
  RO03 008	20	Резьба	0,05	230V~
  RO030000 008	20	Резьба	0,6	230V~
  RO04 008	25	Резьба	0,05	230V~
  RO040000 008	25	Резьба	0,6	230V~

  Модификация клапанов серии M16/RM N.A

  Модификация	DN	Соединение	P. max, МПа	Напряжение
  RM03 008	20	Резьба	0,05	230V~
  RM030000 008	20	Резьба	0,6	230V~
  RM04 008	25	Резьба	0,05	230V~
  RM040000 008	25	Резьба	0,6	230V~
  RM25 008	25	Фланец	0,05	230V~
  RM250000 008	25	Фланец	0,6	230V~
  RM05 008	32	Резьба	0,05	230V~
  RM050000 008	32	Резьба	0,6	230V~
  RM32 008	32	Фланец	0,05	230V~
  RM320000 008	32	Фланец	0,6	230V~
  RTA05 008	32	Резьба	0,05	230V~
  RM06 008	40	Резьба	0,05	230V~
  RM060000 008	40	Резьба	0,6	230V~
  RM40 008	40	Фланец	0,05	230V~
  RM400000 008	40	Фланец	0,6	230V~
  RM07 008	50	Резьба	0,05	230V~
  RM070000 008	50	Резьба	0,6	230V~
  RM50 008	50	Фланец	0,05	230V~
  RM500000 008	50	Фланец	0,6	230V~
  EX08 008	65	Фланец	0,05	230V~
  EX080000 008	65	Фланец	0,6	230V~
  EX09 008	80	Фланец	0,05	230V~
  EX090000 008	80	Фланец	0,6	230V~
  EX10 008	100	Фланец	0,05	230V~
  EX100000 008	100	Фланец	0,6	230V~
  EX11 008	125	Фланец	0,05	230V~
  EX110000 008	125	Фланец	0,6	230V~
  EX12 008	150	Фланец	0,05	230V~
  EX120000 008	150	Фланец	0,6	230V~
  EX13 008	200	Фланец	0,05	230V~
  EX130000 008	200	Фланец	0,6	230V~
  EX14 008	250	Фланец	0,05	230V~
  EX140000 008	250	Фланец	0,6	230V~
  EX15 008	300	Фланец	0,05	230V~
  EX150000 008	300	Фланец	0,6	230V~
