EVP/NC (EVCA) Клапаны газовые автоматические нормально закрытые с электр. регулятором расхода

Раздел:

Клапаны «MADAS»

• Информация
• Документация
• Смотрите также

• При поступлении сигнала, заслонка открывается в соответствии с заданной настройкой, что обеспечивает точное регулирование и дополнительную безопасность работы газогорелочных устройств паровых и водогрейных котлов, оснащенных автоматикой.

  Привод возможно расположить как слева, так и справа от клапана, что обеспечивает удобство при монтаже. Все клапаны EVCA поставляются с заглушкой, вместо которой в любое время можно поставить индикатор положения клапана с сухими контактами, сигнал которого передает в диспетчерскую информацию о положении клапана. Клапаны устанавливают в котельных, в системах автоматического контроля герметичности, перед газогорелочными устройствами котлов и теплогенераторов в качестве запорно-регулирующих органов и органов безопасности.

  Клапаны оснащены индикатором положения.

  Возможно монтировать клапаны как на горизонтали, так и на вертикали, кроме положения катушкой вниз.

  Для работы на биогазе или попутном газе, заказывайте специальную версию.

  Технические данные:

  Виды используемых газов: метан, сжиженный газ (сухие газы)
  Фланцевые соединения PN16: DN 65 ÷ DN 150 согласно ГОСТ 33259-2015 (12820-80)
  Температура окружающей среды: от +10 до +60°С
  Наличие индикатора положения: да
  Напряжение: 230В/50-60 Гц
  Максимальное рабочее давление: 0,1 МПа
  Время закрытия клапана: <1 с
  Время открытия клапана: <1 с
  Степень защиты: IP65
  Материалы: сплав алюминия

  ВСТРОЕННАЯ ЗАСЛОНКА

  Электропривод: Belimo SM230ASR-TP
  Напряжение питания: 230В/50-60 Гц
  Допустимые отклонения напряжения: -15% ... +10%
  Управляющий сигнал: 0...10 Vdc
  Время открытия: 150 секунд
  Момент вращения: 20 Нм

  Модификация	DN	Соединение	P. max, МПа	Напряжение
  EVCA080066 108	65	Фланец	0,1	230V~
  EVCA090066 108	80	Фланец	0,1	230V~
  EVCA100066 108	100	Фланец	0,1	230V~
  EVCA110066 108	125	Фланец	0,1	230V~
  EVCA120066 108	150	Фланец	0,1	230V~

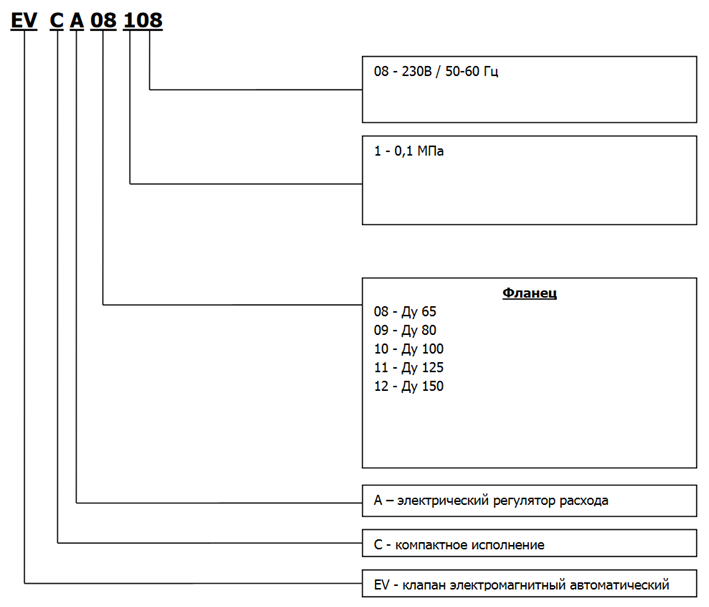

  Обозначение

  Ниже указана расшифровка кодов клапанов
