Клапаны «MADAS»

EVP/NC (EVPS) Клапаны газовые автоматические нормально закрытые с медленным открытием

Раздел:

Клапаны «MADAS»

• Информация
• Документация
• Смотрите также

• Данная функция позволяет настроить медленное открытие клапана, таким образом, скорость газа в трубопроводе увеличивается постепенно, что исключает возможность возникновения пневмоудара за клапаном. Если за клапаном устанавливается ротационный счетчик, установка клапана с медленным открытием необходима для обеспечения его исправной работы. Клапан открывается при подаче напряжения на катушку и закрывается при его отсутствии.

  Клапаны устанавливают в системах дистанционного управления газогорелочными устройствами паровых и водогрейных котлов, теплогенераторов и трубопроводах для управления потоком газа в качестве запорно-регулирующей арматуры. Клапаны можно устанавливать как в вертикальном, так и в горизонтальном положении (кроме положения катушкой вниз). При работе на биогазе или попутном газе необходимо заказывать специальную версию.

  Технические данные:

  Виды используемых газов: метан, сжиженный газ, азот, воздух (сухие газы)
  Резьбовые соединения, Rp: DN 15 ÷ DN 50 согласно EN 10226
  Фланцевые соединения: DN25 ÷ DN150 согласно ГОСТ 33259-2015 (12820-80)
  Максимальное рабочее давление: 0,036-0,1-0,3-0,6 МПа
  Температура окружающей среды: от -40 до +60°С
  Напряжение питания: 12В пост. тока, 24В пост. тока, 230В/50-60 Гц
  Время закрытия: <1 с
  Время открытия: 1..20 c
  Класс герметичности: А
  Степень защиты: IP65
  Материал: сплав алюминия

  Модификация	DN	Соединение	P. max, МПа	Напряжение
  EWS020066 108	15	Резьба	0,1	230V~
  EWPS020067 308	15	Резьба	0,3	230V~
  EVPS020067 608	15	Резьба	0,6	230V~
  EWS030066 108	20	Резьба	0,1	230V~
  EWPS030067 308	20	Резьба	0,3	230V~
  EVPS030067 608	20	Резьба	0,6	230V~
  EWS040066 108	25	Резьба	0,1	230V~
  EWPS040067 308	25	Резьба	0,3	230V~
  EVPS040067 608	25	Резьба	0,6	230V~
  EWPS250066 108	25	Фланец	0,1	230V~
  EWPS250067 308	25	Фланец	0,3	230V~
  EVPS250067 608	25	Фланец	0,6	230V~
  EVPCS050066 108	32	Резьба	0,1	230V~
  EWPCS320066 108	32	Фланец	0,1	230V~
  EWPS050067 308	32	Резьба	0,3	230V~
  EVPS050067 608	32	Резьба	0,6	230V~
  EWPCS320066 108	32	Фланец	0,1	230V~
  EWPS320067 308	32	Фланец	0,3	230V~
  EVPS320067 608	32	Фланец	0,6	230V~
  EVPCS060066 108	40	Резьба	0,1	230V~
  EWPCS400066 108	40	Фланец	0,1	230V~
  EWPS060067 308	40	Резьба	0,3	230V~
  EVPS060067 608	40	Резьба	0,6	230V~
  EWPS400067 308	40	Фланец	0,3	230V~
  EWPS400067 608	40	Фланец	0,6	230V~
  EVPCS070066 108	50	Резьба	0,1	230V~
  EWPCS500066 108	50	Фланец	0,1	230V~
  EWPS070067 308	50	Резьба	0,3	230V~
  EVPS070067 608	50	Резьба	0,6	230V~
  EWPS500067 308	50	Фланец	0,3	230V~
  EWPS500067 608	50	Фланец	0,6	230V~
  EVPS080067 308	65	Фланец	0,3	230V~
  EVPS080067 608	65	Фланец	0,6	230V~
  EVPСS080066 108	65	Фланец	0,1	230V~
  EVPS090067 308	80	Фланец	0,3	230V~
  EVPS090067 608	80	Фланец	0,6	230V~
  EVPСS090066 108	80	Фланец	0,1	230V~
  EVPСS100066 108	100	Фланец	0,1	230V~
  EVPСS080067 308	100	Фланец	0,3	230V~
  EVPS100067 608	100	Фланец	0,6	230V~
  EVPS110066 108	125	Фланец	0,1	230V~
  EVPS110067 308	125	Фланец	0,3	230V~
  EVPS110067 608	125	Фланец	0,6	230V~
  EVPS120066 108	150	Фланец	0,1	230V~
  EVPS120067 308	150	Фланец	0,3	230V~
  EVPS120067 608	150	Фланец	0,6	230V~

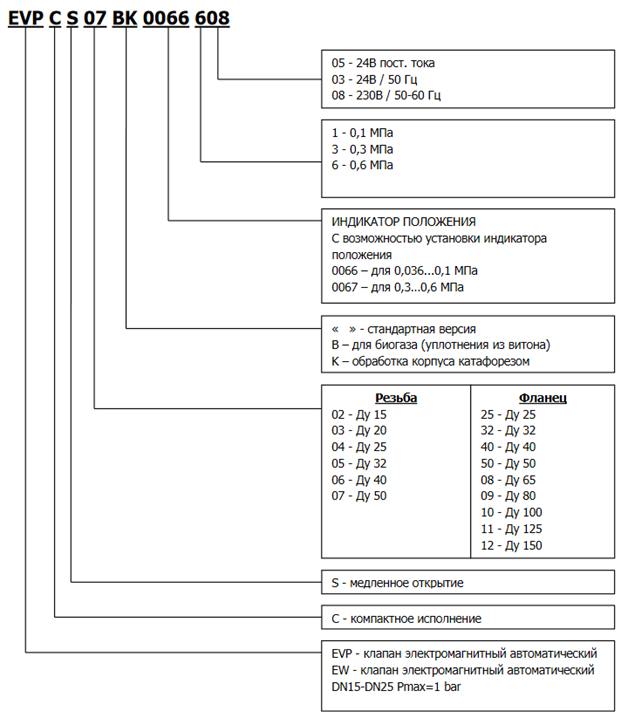

  Обозначение:



• Технические характеристики
