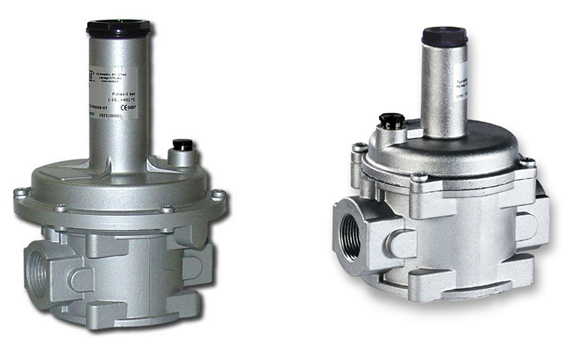

MVS/1 – MVSP/1 Предохранительно-сбросные клапаны

Раздел:

Клапаны «MADAS»

• Информация
• Документация
• Смотрите также

•

  Обязательна установка данных клапанов на газопроводе, где используется регулятор, не оснащенный ПСК.

  Сбросные клапаны MVS/1 поставляются как с устройством принудительного открытия, так и без него.

  Сбросные клапаны MVSP/1 не могут быть оснащены устройством принудительного открытия.

  Клапаны используются на сухих неагрессивных газах, также доступна версия для биогаза и попутного нефтяного газа.

  Технические данные:

  Виды используемых газов:	метан, сжиженный газ, азот, воздух (сухие газы)
  Резьбовые соединения:	для MVS/1: DN 8 согласно EN 10226 для MVSP/1: DN 15 ÷ DN 25 согласно EN 10226
  Резьбовые соединения:	для MVS/1: DN 20 ÷ DN 50 согласно EN 10226
  Фланцевые соединения:	для MVS/1: DN 25 ÷ DN 50 согласно ГОСТ 33259-2015 (12820-80)
  Максимальное рабочее давление:	для MVS/1: 0,1; 0,15; 0,25; 0,6 МПа для MVSP/1: 0,1 МПа
  Температура окружающей среды:	от -40 до +60°С

  MVS/1
  Модификация	DN	Соединение	P. max, МПа	Диапазон настройки, кПа
  VS01 005	8	Резьба	0,1	4,0…9,0
  VS01 010	8	Резьба	0,1	8,0…18,0
  VS01 020	8	Резьба	0,1	10,0…36,0
  VS01 030	8	Резьба	0,1	28,0…50,0
  VSL03 005	20	Резьба	0,1	1,6…3,7
  VSL03 010	20	Резьба	0,1	3,0…11,0
  VSL03 020	20	Резьба	0,1	10,0…16,0
  VSL03 030	20	Резьба	0,1	14,0…21,5
  VSL03 040	20	Резьба	0,1	21,5…50,0
  VSL030022 010	20	Резьба	0,25	20,0…100,0
  VSL030022 020	20	Резьба	0,25	70,0…210,0
  VS030000	20	Резьба	0,6	30,0…600,0
  VSL04 005	25	Резьба	0,1	1,6…3,7
  VSL04 010	25	Резьба	0,1	3,0…11,0
  VSL04 020	25	Резьба	0,1	10,0…16,0
  VSL04 030	25	Резьба	0,1	14,0…21,5
  VSL04 040	25	Резьба	0,1	21,5…50,0
  VS040000	25	Резьба	0,6	30,0..600,0
  VSL040022 010	25	Резьба	0,25	20,0…100,0
  VSL040022 020	25	Резьба	0,25	70,0…210,0
  VSL25 005	25	Фланец	0,1	1,6…3,7
  VSL25 010	25	Фланец	0,1	3,0…11,0
  VSL25 020	25	Фланец	0,1	10,0…16,0
  VSL25 030	25	Фланец	0,1	14,0…21,5
  VSL25 040	25	Фланец	0,1	21,5…50,0
  VS250000	25	Фланец	0,6	30,0…600,0
  VSL250022 010	25	Фланец	0,25	20,0…100,0
  VSL250022 020	25	Фланец	0,25	70,0..210,0
  VSL05 010	32	Резьба	0,1	3,0…11,0
  VSL05 020	32	Резьба	0,1	10,0…17,0
  VSL050022 010	32	Резьба	0,25	16,0…30,0
  VSL050022 020	32	Резьба	0,25	26,0…50,0
  VSL32 005	32	Фланец	0,1	2,0…5,0
  VSL32 010	32	Фланец	0,1	3,5…13,5
  VSL32 020	32	Фланец	0,1	11,0…20,0
  VSL320022 010	32	Фланец	0,25	20,0…40,0
  VSL320022 020	32	Фланец	0,25	26,0…50,0
  VSL40 005	40	Фланец	0,1	2,0…5,0
  VSL40 010	40	Фланец	0,1	3,5…13,5
  VSL40 020	40	Фланец	0,1	11,0…20,0
  VSL400022 010	40	Фланец	0,25	20,0…40,0
  VSL400022 020	40	Фланец	0,25	32,0…50,0
  VSL50 005	40	Фланец	0,1	2,0….5,0
  VSL07 005	50	Резьба	0,1	2,0…5,0
  VSL07 010	50	Резьба	0,1	3,5….13,5
  VSL07 020	50	Резьба	0,1	11,0…20,0
  VSL070022 010	50	Резьба	0,25	20,0…40,0
  VSL070022 020	50	Резьба	0,25	32,0…50,0
  VSL50 010	50	Фланец	0,1	3,5…13,5
  VSL50 020	50	Фланец	0,1	11,0…20,0
  VSL500022 010	50	Фланец	0,25	20,0…40,0
  VSL500022 020	50	Фланец	0,25	32,0…50,0
  MVSP/1
  VSP02 010	15	Резьба	0,1	1,8…7,0
  VSP02 020	15	Резьба	0,1	3,0…12,0
  VSP02 030	15	Резьба	0,1	7,0…26,0
  VSP03 010	20	Резьба	0,1	1,8…8,0
  VSP03 020	20	Резьба	0,1	4,0…16,0
  VSP03 030	20	Резьба	0,1	10,0…30,0
  VSP030022	20	Резьба	0,1	5,0…45,0
  VSP04 010	25	Резьба	0,1	1,8…8,0
  VSP04 020	25	Резьба	0,1	4,0..16,0
  VSP04 030	25	Резьба	0,1	10,0…30,0
  VSP040022	25	Резьба	0,1	5,0…45,0
