M16/RMO N.C — M16/RM N.C Клапаны электромагнитные нормально закрытые с ручным взводом

Раздел:

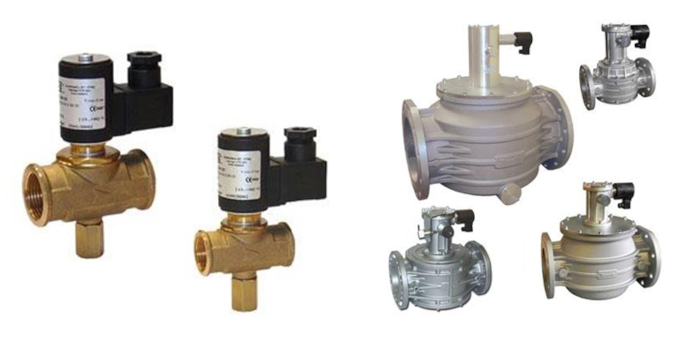

Электромагнитный клапан серии M16/RMO N.C. или M16/RM N.C. представляет собой быстродействующий, нормально закрытый клапан с ручным взводом.

Информация
Документация
Смотрите также

Открытие клапана производится только вручную, с помощью рычага взвода, и только после подачи напряжения питания.

Клапан предназначен для использования в качестве запорно-регулирующего органа трубопроводных магистралей и газогорелочных устройств с рабочей средой в виде природного газа, воздуха или сжиженного нефтяного газа с давлением до 0,6 МПа.

Технические характеристики:

Наименование параметра	Серия
Наименование параметра	M16/RMO N.C	M16/RM N.C.
Рабочая среда	метан, сжиженный газ, азот, воздух (сухие газы)
Резьбовые соединения, Rp	DN15,DN20, DN25 согласно EN 10226	DN20, DN25, DN32, DN40, DN50 согласно EN 10226
Фланцевые соединения, Pn16	—	DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250,DN300 согласно ГОСТ 12820-80
Напряжение питания	12В/50 Гц; 24В пост. тока; 24В/50 Гц; 230В/50-60 Гц
Допустимые отклонения напряжения	-15%... +10%
Макс. рабочее давление, МПа	0,05 и 0,6
Макс. температура окружающей среды	-40 ÷ +60 °C
Макс. поверхностная температура	75°С
Время закрытия, сек.	<1
Степень защиты	IP65
Степень фильтрации, микрон	Возможна установка сетки 100	сетка 1000 (DN20-DN50)
		50 (DN65-DN100)
		10 (DN125-DN150)
		без фильтра (DN200-DN300)
Контакты	DIN 43650 (СЭ11)
Класс изоляции	F (155°)
Класс медной проволоки	H (180°)
Класс герметичности	А
Монтажное положение	Вертикальное, горизонтальное
Срок службы до капитального ремонта	6 000 циклов (не менее 10 лет)

Модификация клапана M16RMO N.C.

Модификация	DN	Соединение	P. max, МПа	Напряжение
СO02С 008	25	Резьба	0,05	230V~
СO02С0000 008	25	Резьба	0,6	230V~

Модификация клапана M16RM N.C.

Модификация	DN	Соединение	P. max, МПа	Напряжение
CM03C 008	20	Резьба	0,05	230V~
CM03C0000 008	20	Резьба	0,6	230V~
CM03C0036 008	20	Резьба	0,05	230V~
CM03C0046 008	20	Резьба	0,6	230V~
CM04C 008	25	Резьба	0,05	230V~
CM04C0000 008	25	Резьба	0,6	230V~
CM04C0036 008	25	Резьба	0,05	230V~
CM04C0048 008	25	Резьба	0,6	230V~
CM25C 008	25	Фланец	0,05	230V~
CM25C0000 008	25	Фланец	0,6	230V~
CM25C0036 008	25	Фланец	0,05	230V~
CM25C0046 008	25	Фланец	0,6	230V~
CM05C 008	32	Резьба	0,05	230V~
CM05C0000 008	32	Резьба	0,6	230V~
CM05C0036 008	32	Резьба	0,05	230V~
CM05C0046 008	32	Резьба	0,6	230V~
CM32C 008	32	Фланец	0,05	230V~
CM32C0000 008	32	Фланец	0,6	230V~
CM32C0036 008	32	Фланец	0,05	230V~
CM32C0046 008	32	Фланец	0,6	230V~
CM06C 008	40	Резьба	0,05	230V~
CM06C0000 008	40	Резьба	0,6	230V~
CM06C0036 008	40	Резьба	0,05	230V~
CM06C0046 008	40	Резьба	0,6	230V~
CM40C 008	40	Фланец	0,05	230V~
CM40C0000 008	40	Фланец	0,6	230V~
CM40C0036 008	40	Фланец	0,05	230V~
CM40C0046 008	40	Фланец	0,6	230V~
CM07C 008	50	Резьба	0,05	230V~
CM07C0000 008	50	Резьба	0,6	230V~
CM07C0036 008	50	Резьба	0,05	230V~
CM07C0046 008	50	Резьба	0,6	230V~
CM50C 008	50	Фланец	0,05	230V~
CM50C0000 008	50	Фланец	0,6	230V~
CM50C0036 008	50	Фланец	0,05	230V~
CM50C0046 008	50	Фланец	0,6	230V~
CX08C 008	65	Фланец	0,05	230V~
CX08C0000 008	65	Фланец	0,6	230V~
CX09C 008	80	Фланец	0,05	230V~
CX09C0000 008	80	Фланец	0,6	230V~
CX10C 008	100	Фланец	0,05	230V~
CX10C0000 008	100	Фланец	0,6	230V~
CX11C 008	125	Фланец	0,05	230V~
CX11C0000 008	125	Фланец	0,6	230V~
CX12C 008	150	Фланец	0,05	230V~
CX12C0000 008	150	Фланец	0,6	230V~
CX13C 008	200	Фланец	0,05	230V~
CX13C0000 008	200	Фланец	0,6	230V~
CX14C 008	250	Фланец	0,05	230V~
CX14C0000 008	250	Фланец	0,6	230V~
CX15C 008	300	Фланец	0,05	230V~
CX15C0000 008	300	Фланец	0,6	230V~
