АГ-М, VE2-2 Клапаны кнопочные запорные

Раздел:

Как и другие виды запорной арматуры, запорные клапаны применяются для полного перекрытия потока рабочей среды с определённой герметичностью.

Информация
Документация
Смотрите также

Запирающий элемент, которым в запорном клапане чаще всего является золотник, в процессе эксплуатации находится в крайних положениях «открыто» или «закрыто».

Предлагаем:

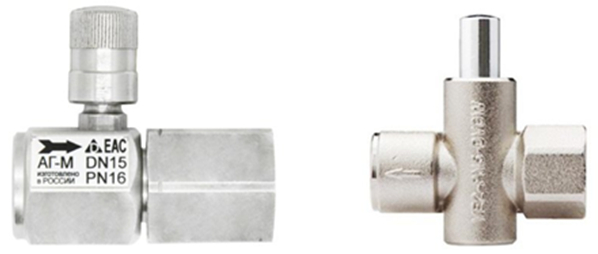

Кнопочный запорный клапан АГ-М
Кнопочный запорный клапан VE2-2

Подробнее:

Кнопочный запорный клапан АГ-М

Кнопочный запорный клапан АГ-М (аналог клапана VE2-2) предназначен для перекрытия потока рабочей среды к манометру на низкие давления КМ (напоромеру) или ТМ, а также для снижения постоянной нагрузки давления среды, которая негативно сказывается на чувствительном элементе прибора – мембране или трубке Бурдона. Длительное нахождение мембраны под давлением ухудшает метрологические свойства прибора (снижается точность показаний).

Установленный перед прибором клапан, позволяет автоматически перекрывать и разгружать систему с давлением до 1,6 МПа (16 кгс/см2).

При необходимости подключения давления к измерительному прибору необходимо нажать кнопку до упора и провернуть на произвольный угол. Повернув кнопку, под действием пружины происходит возврат штока в исходное положение и перекрывание каналов, а излишки давления газа сбрасываются из полостей измерительных приборов во внешнюю среду. Герметизация штока осуществляется уплотнительными кольцами.

Запорный клапан частично изготовлен из латуни, поэтому его можно использовать только для газов и неагрессивных жидкостей.

Технические характеристики:

Тип: Нормально закрытый
Рабочее давление, МПа: 1,6
Максимальное давление, МПа: 2,4
Максимальная рабочая температура, °С: 60
Резьба присоединения к процессу: G½ (внутренняя)
Резьба присоединения к СИ:
G½, M20×1,или
M12×1,5 (внутренняя, накидная гайка)

Материал корпуса: Сталь 10
Материал втулки: Латунь
Уплотнение: Смесь резиновая НО-68-I-HTA
Максимальный вес, кг: 0,26

Карта заказа

Тип		Клапан кнопочныйАГ-М
Резьба присоединения		G½–G½
		G½–М12x1,5
		G½–М20x1,5
Исполнение (резьба)	внутренняя– внутренняя, накидная гайка	внутр.–внутр. накидная гайка

Пример обозначения:
Клапан кнопочный АГ-М G½–М12x1,5 (внутр.-внутр. накидная гайка)

Кнопочный запорный клапан VE2-2

Кнопочный запорный клапан VE2-2 (аналог клапана АГ-М) предназначен для перекрытия потока рабочей среды к напоромеру для снижения постоянной нагрузки (давления среды), которая негативно сказывается на чувствительном элементе – мембране напоромера. Длительное нахождение мембраны под давлением ухудшает метрологические свойства прибора (снижается точность показаний).

Установленный перед прибором клапан, позволяет автоматически перекрывать и разгружать систему с давлением до 1 МПа (10 кгс/см2).

При нажатии на кнопку поршень в корпусе клапана опускается и открывает проход рабочей среды к напоромеру для осуществления измерения давления среды. После снятия нажатия на кнопку цилиндрическая возвратная пружина заставляет поршень вернутся в исходное положение, и происходит автоматическая разгрузка напоромера. В результате при использовании кнопочного запорного клапана VE2-2 (аналог клапана АГ-М), напоромер находится под нагрузкой только во время измерения давления.

Запорный клапан изготовлен из латуни, поэтому его можно использовать только для газов и неагрессивных жидкостей.

Технические характеристики:

Тип: Нормально закрытый
Рабочее давление, МП: 0,5
Максимальное давление, МПа: 1
Максимальная рабочая температура, °С: 70
Материал корпуса: Латунь

Резьба присоединения: G½
Исполнение (резьба): Внутренняя / внутренняя
Уплотнение: Бутадиен-нитрильный каучук (NBR)
Максимальный вес, кг: 0,26

Карта заказа

Тип		Клапан запорный для установки манометра VE2-2
Резьба присоединения		G½–G½
Исполнение (резьба)	внутренняя–внутренняя	внутр.–внутр.

Пример обозначения:
Клапан запорный для установки манометра VE2-2-G½-G½ (внутр.–внутр.)
