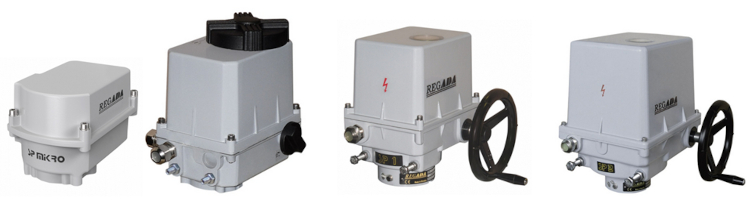

  Электроприводы использованы как исполнительные звена в регулирующих системах в кондиционерных, отопительных и технологических устройствах для управления промышленными трубопроводными арматурами, как запорные заслонки, шаровые клапаны, задвижки, запорные и регулирующие клапаны.

  Обозначение:

  SP, UP, MP ..................электроприводы однооборотные
  ST, UL, MT ..................электроприводы прямоходные
  SO, UM, MO ................электроприводы многооборотные
  MPR, MTR ...................электроприводы VARIANT (для регуляции оборотов для взаимодействия с управлением Notrep)

  УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ - ВНЕШНИЕ ВЛИЯНИЯ

  Рабочая среда, соответствующая стандарту ГОСТ 15 150 - 69

  Электроприводы по таблице спецификации должны быть стойкими против наружных влияний и надежно работать в условиях ниже специфицированной окружающей среды:

  1. Исполнение „УХЛ“ — размещение в закрытых помещениях, в районах с умеренно-холодным климатом.
  2. Исполнение „ХЛ“ — размещение в закрытых помещениях, в районах с холодным климатом.
  3. Исполнение „М“ — размещение в закрытых помещениях в районах с умеренно-холодным морским климатом.
  4. Исполнение „Т“ — размещение в закрытых помещениях в районах с сухим или влажным тропическим климатом соответствует сухому и влажному тропику.

  КАТЕГОРИЯ РАЗМЕЩЕНИЯ

  • исполнения Хл, УХл, и Т предназначены для эксплуатации в закрытых помещениях (обозн. кат. размещения. 3).
  • исполнения "C4" — высокая защита от коррозии согласно стандарта EN ISO 12 944. Они предназначены для использования в помещениях с агрессивной окружающей среды как напр. на станциях водоочистки или химической промышленности.
  • исполнения M и T предназначены для эксплуатации на открытом воздухе (обозн. кат. размещения. 1).

  ТИП АТМОСФЕРЫ

  • исполнения Хл, УХл, и Т предназначены для эксплуатации в атмосфере типа II — промышленная
  • исполнения M и T предназначены для эксплуатации в атмосфере типа III морская или для эксплуатации в атмосфере типа IV приморско-промышленная

  Рабочая среда на основании IEC 60 364-3:1993

  Электроприводы REGADA должны быть стойкими к наружным влияниям и надежно работать в условиях наружной и промышленной среды.

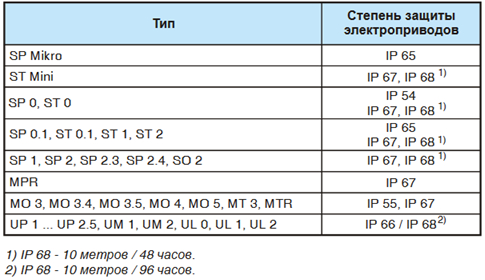

  Степень защиты электроприводов (EN 60 529)



  Предупреждение:

  При установке электроприводов на открытом воздухе, электропривод должен быть защищен от прямого попадания солнечных лучей и нежелательных атмосферных воздействий.
  При установке в окружающей среде с относительной влажностью 80% и при установке на открытом воздухе, необходимо включить нагревательное сопротивление без термического выключателя.

  Рабочее положение:

  • Для SP, SO, ST, UP, UM, UL — любое — не рекомендуется положение под арматурой
  • Для MP, MO, MT — с осью электродвигателя в горизонтальной плоскости и не рекомендуется положение под арматурой

  Данные по эксплуатации:

  Режим эксплуатации (на основании IEC 60034-1.8)

  • электроприводы предназначены для дистанционного управления:
    • кратковременный ход S2- 10 (15) минут.
    • повторно-кратковременный ход S4-25%, от 6 до 90 циклов/час.
  • электроприводы предназначены для регулирующей эксплуатации:
    • повторно-кратковременный ход S4-25%, от 90 до 1200 циклов/час

  Питающeе напряжение ......................................................................................... по таблице спецификации
  отклонение питающего напряжения ...................................................................... ± 10 %
  Частота питающего напряжения ......................................................................... 50 Hz или 60 Hz ± 2%

  Примечание:
  При частоте 60 Гц время закрытия снижается в 1,2 раза (для типов SP, MP) и скорость управления повышается в 1,2 раза (для типов ST, MT, MO).

  Спецификация электропривода:
  Требуемые параметры и оснащение выбираются постепенно из спецификационной таблицы, которая дается к каждому виду электропривода.

  Пример заказа:

  Электропривод SP 1, типовой номер 281, заказной номер 281.1-01BFA/04

  У указанного электропривода следующее оснащение:

  • исполнение для среды умеренной вплоть до горячей сухой, IP 67 .................. 1
  • электрическое присоединение на клеммную колодку, 220 V AC............................. – L
  • макс. выключающий момент 90 Nm, время полного закрытия 20s/90° ........................... 1
  • рабочий угол 90° с ограничением жесткими упорами ............................................................ B
  • датчик сопротивления 1x2000W ...................................................................................................... F
  • размер фланца F05/F07 (ISO 5211), форма прис. детали D14, вал 14 x 14 .......................................... А
  • два добавочные позиционные выключатели, тепловое сопротивление с термическим выключателем ..... / 04

  Составление схемы включения:

  Окончательная схема включения складывается из парциальных схем в зависимости от оснастки электропривода.

  Из таблицы спецификации из поодиноких мест выберем схему включения электродвигателя - для исполнения с регулятором из места "Электронный регулятор положения", для исполнения без регулятора из места "Электрическое присоединение" - "Питающее напряжение" и постепенно и следующие в последовательности: "Исполнение панели управления" (только у электроприводов MO, MP, MT), "Датчик положения", "Добавочное оснащение".

  Полученные парциальные схемы соединим в одну группу схем включения.

  При исполнении электропривода с регулятором, схема включения уже содержит схему включения электродвигателя, выключателей и датчика для оборотной связи регулятора.

  Пример составления схемы включения:

  — для того же самого электропривода — SP 1, типовой номер 281.1-01BFA/04, окончательная схема включения состоится из следующих парциальных схем:
  Z1a+Z11a+Z5a
