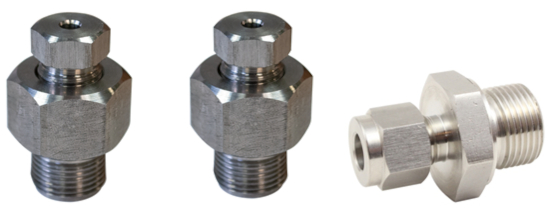

  Штуцеры врезные



  Штуцеры с врезным конусом (ШВ) предназначены для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры.

  Технические характеристики

  • Одноразовое использование.
  • Уплотнение «металл в металл», врезной металлический конус.
  • Материал: нержавейка AISI 304.
  • Максимальная рабочая температура: +600 °С.
  • Максимальное рабочее давление 6,3 МПа.

  Конструктивное исполнение штуцеров

  Исполнение	L1, mm	L2, mm	M	d, mm	S1	S2
  ШВ М8×1.4,5	37	8	М8×1	4,8	S22	S17
  ШВ М8×1.3	37	8	М8×1	3,3	S22	S17
  ШВ М10×1.4,5	39	10	М10×1	4,8	S22	S17
  ШВ М10×1.3	39	10	М10×1	3,3	S22	S17
  ШВ М10×1,5.4,5	39	10	М10×1,5	4,8	S22	S17
  ШВ М10×1,5.3	39	10	М10×1,5	3,3	S22	S17
  ШВ М12×1,5.4,5	41	12	М12×1,5	4,8	S22	S17
  ШВ М12×1,5.3	41	12	М12×1,5	3,3	S22	S17
  ШВ М16×1,5.4,5	42	12	М16×1,5	4,8	S22	S17
  ШВ М16×1,5.3	41	12	М16×1,5	3,3	S22	S17
  ШВ М20×1,5.4,5	47	16	М20×1,5	4,8	S27	S17
  ШВ М20×1,5.3	44	14,5	М20×1,5	3,3	S27	S17

  Избыточное давление в зависимости от температуры (ГОСТ 356-80)

  Номинальное давление, МПа	Рабочее давление при наибольшей температуре среды, МПа
  	200 °С	300 °С	400 °С	480 °С	520 °С	560 °С	600 °С
  6,3	6,3	5,4	4,8	4	3,7	3,2	2,8

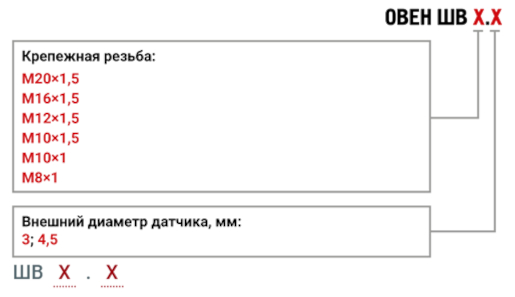

  Модификации



  Штуцер передвижной



  Штуцер передвижной предназначен для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры.

  Технические характеристики

  • Многоразовое использование.
  • Материал уплотнения – фторопласт-4.
  • Материал штуцера: нержавейка AISI 304.
  • Максимальная рабочая температура: +260 °С.
  • Максимальное рабочее давление 1,0 МПа.

  Конструктивное исполнение штуцеров

  Исполнение	L1, mm	L2, mm	M	d, mm	S1	S2
  ШП G1/2.5	43	14,5	G1/2	5,3	27	17
  ШП G1/2.6	43	14,5	G1/2	6,3	27	17
  ШП G1/2.8	48	14,5	G1/2	8,5	S27	S22
  ШП G1/2.10	48	14,5	G1/2	10,5	S27	S22
  ШП М27х2.8	50	16,5	М27×2	8,5	S36	S22
  ШП M27×2.10	50	16,5	М27×2	10,5	S36	S22
  ШП М27×2.20	47	16,5	М27×2	21,5	S36	S22
  ШП М20×1,5.3	42	14,5	М20×1,5	3,3	S27	S17
  ШП М20×1,5.4,5	43	14,5	М20×1,5	4,8	S27	S17
  ШП М20×1,5.5	43	14,5	М20×1,5	5,3	27	17
  ШП М20×1,5.6	43	14,5	М20×1,5	6,3	27	17
  ШП M20×1,5.10	48	14,5	М20×1,5	10,5	S27	S22
  ШП М16×1,5.3	40	12	М16×1,5	3,3	S22	S17
  ШП М16×1,5.4,5	40	12	М16×1,5	4,8	S22	S17
  ШП М12×1,5.3	41	12	М12×1,5	3,3	S22	S17
  ШП М10×1.3	39	10	М10×1	3,3	S22	S17
  ШП М10×1,5.3	39	10	М10×1,5	3,3	S22	S17
  ШП М10×1,5.4,5	39	10	М10×1,5	4,8	S22	S17

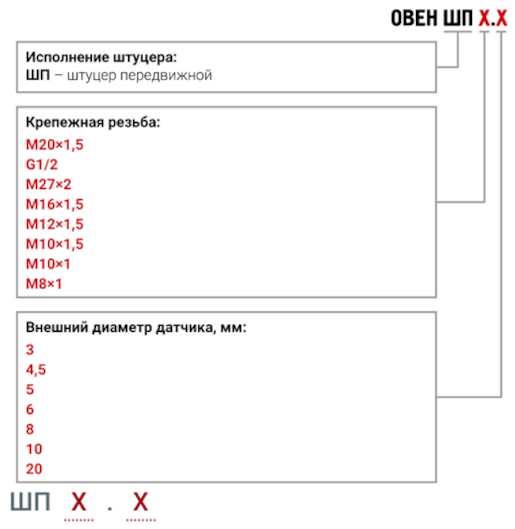

  Модификации



  ШВ-А (аналог ШВ)



  Штуцер врезной предназначен для монтажа термопар и термосопротивлений в резьбовые отверстия (гильзы или бобышки) в объектах измерения температуры.

  Особенности:

  • Штуцер позволяет регулировать глубину погружения термодатчика общей длиной не менее 60 мм в измеряемую среду и герметизировать его по месту установки до давления 7,2 МПа и температуры +700°С
  • Уплотнение «металл в металл» — 2 стальных или 1 латунный (ШВ-А-02-G1/8) врезной конус
  • Одноразовое использование
  • Является частичным аналогом штуцера ШВ

  Технические характеристики:

  Параметр	Значение
  Наружная резьба D	М16×1,5; М20×1,5; G⅛"; G¼"; G⅜"; G½"
  Внутренний диаметр d (Внешний диаметр датчика)	2 мм, 4 мм, 6 мм, 8 мм
  Максимальная рабочая температура	+700°С
  Максимальное рабочее давление	7,2 МПа
  Материал штуцера	Нержавеющая сталь
  Материал врезных конусов	Нержавеющая сталь, латунь (ШВ-А-02-G1/8)

  Исполнение	L1, мм	L2, мм	D	∅ d, мм	S1	S2
  ШВ-А-02-G1/8	37	13	G⅛"	2	S14	S14
  ШВ-А-04-G1/4	40	15	G¼"	4	S17	S14
  ШВ-А-04-G3/8	41	15	G⅜"	4	S22	S17
  ШВ-А-04-G1/2	42	15	G½"	4	S24	S17
  ШВ-А-06-М16	40	12	М16×1,5	6	S19	S14
  ШВ-А-06-М20	41	14	М20×1,5	6	S27	S14
  ШВ-А-06-G3/8	40	14	G⅜"	6	S22	S14
  ШВ-А-06-G1/2	40	14	G½"	6	S27	S14
  ШВ-А-08-М20	42	14	М20×1,5	8	S27	S21
