Чехлы защитные служат в качестве запасной защитной части для высокотемпературных датчиков ДТП моделей 125, 135, 225, 145, 155 и 165, так и вспомогательной при использования совместно с термопарными вставками ДТПХхх1 на основе КТМС.

Информация
Документация
Смотрите также

Материал погружной части чехлов защитных моделей 125, 135 и 225 выполнен из жаростойких сталей и сплавов. ЧЗ защищает измерительную часть от физических и химических воздействий – удары, термоудары, абразивный износ, коррозия и т.д.

Если исключены удары чехла или термоудары, то рекомендуется использовать чехлы с керамической погружной частью моделей 145, 155 и 165. Керамика чехлов – корунд CER795 – твердая и газоплотная. Позволяет защитить вставляемую внутрь термопару от агрессивного воздействия внешней среды.

Таблица геометрических размеров чехлов

Модель	Параметры	Материал	Длина L	Длина l
125	D = 20 мм	сталь 12Х18Н10Т сталь15Х25Т сталь AISI316Ti сталь AISI 310 сталь ХН45Ю	250, 320, 400, 500, 630, 800, 1000, 1250
135	D = 20 мм M = 27×2 мм S ="32 мм			160 мм
225	D = 20 мм	сталь ХН45Ю/12Х18Н10Т		L/2
145	D = 12 мм D1 ="20 мм	корунд CER795/12Х18Н10Т		80 мм при L = 320, 400, 500, 630 200 мм при L = 800 400 мм при L = 1000 650 мм при L = 1250
155	D = 20 мм, D1 = 30 мм
165	D = 20 мм D1 = 30 мм M = 27×2 мм S = 32 мм			250 мм

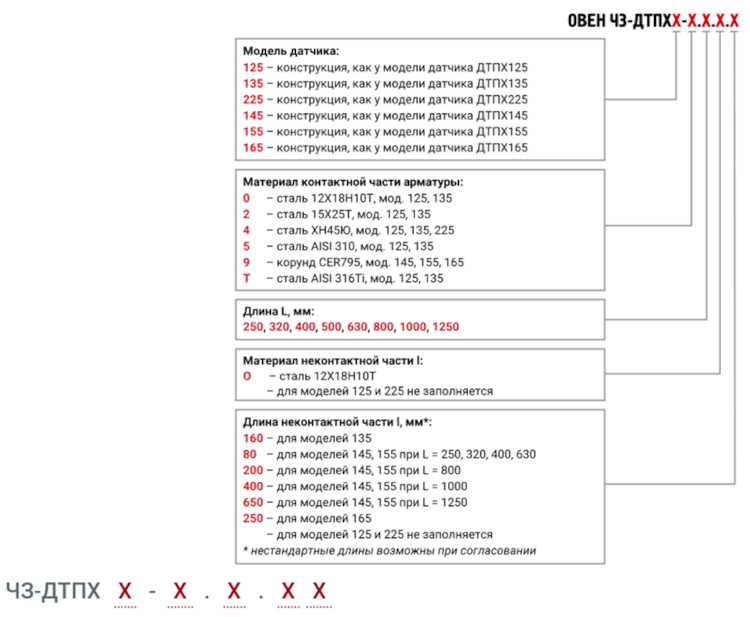

Модификации
