  Применяются для протяженных и разветвленных измерительных линий. Применение разъемов позволяет оперативно заменять/добавлять термопары в АСУ ТП.

  Контакты разъемов производятся из термопарных сплавов, что позволяет избежать дополнительных температурных погрешностей. Разъемы соответствуют европейскому стандарту NEN-EN 50212 (аналогичен стандартам ASTM E1129 и ASTM E1684).

  Для подключения разъема должен использоваться компенсационный провод того же типа, что и термопара, и разъем. Подключение производится в соответствии с полярностью, указанной на разъеме.

  Разъем ТВ позволяет подключать термопары к портативным приборам со входом для щупов ТХА (К), например:

  • термометрам AR1312, TM902C;
  • термогигрометрам AR1361, AR847+;
  • мультиметрам M890G, M890С+, MY-64;
  • токовым клещам M-266С.

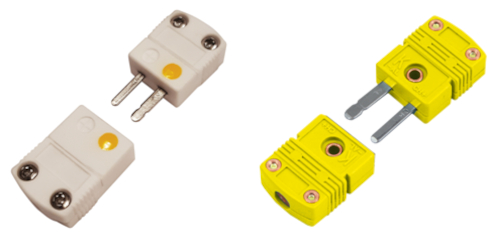

  Термопарные разъемы ТВк, ТРк, ТВРк



  Максимально допустимая температура на разъеме не более +650°C.

  Фактическая температура, при которой может использоваться разъем, ограничивается типом провода, например провод ПТНн (до +1000°C) позволяет использовать разъем при +650°C, ПТН-А, ПТНЭ-А, ПТНГЭ-А, ПТНЭк-А, ПТНГЭк-А — при +400°C, ПТНт, ПТНГт — при +200°C.

  Особенности:

  • Цельный керамический корпус со съемной крышкой
  • Разъемы подходят для одножильных и многожильных проводов
  • Внутренний разделитель проводов
  • Контактные шайбы для быстрого присоединения
  • Не рекомендуется воздействие механических нагрузок
  • Варианты комплектации: разъем ТВРк в сборе, отдельно термовилка ТВк, отдельно терморозетка ТРк
  • Разъемы являются аналогами Разъемов для преобразователей термоэлектрических Овен

  Технические характеристики:

  Параметр	Значение
  Тип разъема	ХА (К)	ЖК (J)	НН (N)	ПП (S)
  Цвет маркировки	желтый	черный	оранжевый	зеленый
  Материал	керамика МКР (95% Al2O3)
  Максимальная температура на разъеме	+650°C
  Maх cечение провода	2×0,5 мм²
  Комплект — ТВк — ТРк — ТВРк	вилка розетка вилка+розетка
  Габаритные размеры — ТВк — ТРк — ТВРк	20×35,5×10 мм 20×27×10 мм 20×50×10 мм

  Термопарные разъемы ТВ, ТР, ТВР



  Максимально допустимая температура на разъеме не более +200°C.

  При работе свыше +150°C возможно незначительное изменение цвета разъема, не влияющее на электрические свойства.

  Особенности:

  • Разъемы подходят для одножильных и многожильных проводов
  • Съемная крышка
  • Внутренний разделитель проводов
  • Контактные шайбы для быстрого присоединения
  • Варианты комплектации: разъем ТВР в сборе, отдельно термовилка ТВ, отдельно терморозетка ТР
  • Разъемы являются аналогами Разъемов для преобразователей термоэлектрических Овен

  Технические характеристики:

  Параметр	Значение
  Тип разъема	ХА (К)	ЖК (J)	НН (N)	ПП (S)
  Цвет (стандарт ANSI)	желтый	черный	оранжевый	зеленый
  Материал	нейлон со стекловолокном
  Максимальная температура на разъеме	+200°C
  Maх cечение провода	2×0,7 мм²
  Комплект — ТВ — ТР — ТВР	вилка розетка вилка+розетка
  Габаритные размеры — ТВ — ТР — ТВР	17×34×8 мм 17×25,5×8 мм 17×46,5×8 мм
