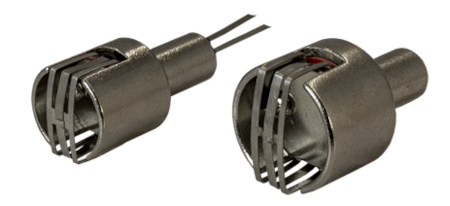

Измерительная головка для поверхностных термопар ГИ-А

Раздел:

Термометры. Дополнительное оборудование

Информация
Документация
Смотрите также

Особенности:

Пружинная контактная площадка обеспечивает плотное прилегание к поверхности и устойчивость к вибрации
Измерение температуры только твердых поверхностей

Монтаж:

Для подключения используются компенсационные провода

ПТН-А;
ПТНн-А;
ПТНт-А;
ПТНГт-А;
ПТНЭ-А;
ПТНГЭ-А;
ПТНГЭк-А;
ПТНЭк-А.

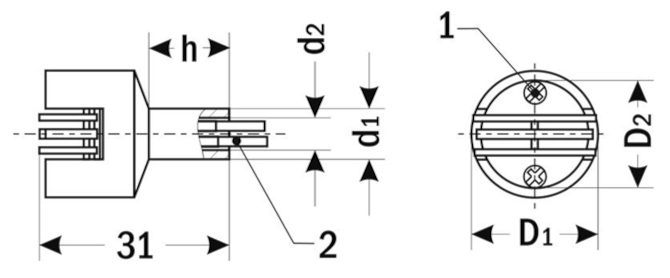

Для присоединения провода нужно разобрать головку, открутив винты 1 (см. чертеж), припаять или приварить выводы провода к выводам головки 2. Необходимо соблюдать полярность: «+» жила в красной трубке. Пропустить провод через отверстие d2 (диаметр провода не должен превышать d2) и собрать головку.

Технические характеристики:

Параметр	Значение
Диапазон измерения температуры	0...+400°С
Класс допуска	1
Погрешность	±1,5°С
Диаметр головки	15 мм, 20 мм
Тип сенсора	ХА (К) – стандарт ЖК (J) – по заказу
Тип спая	неизолированный
Тепловая инерция	≤ 3 с
Материал пружинной контактной площадки	термоэлектродный сплав
Материал корпуса	никелированная латунь

Габаритные размеры:

Конструктивное исполнение:

Исполнение	D₁, мм	D₂, мм	d₁, мм	d₂, мм	h, мм
ГИ-А-15	15	13	8	5,7	15
ГИ-А-20	20	17	8,3	4,9	11
