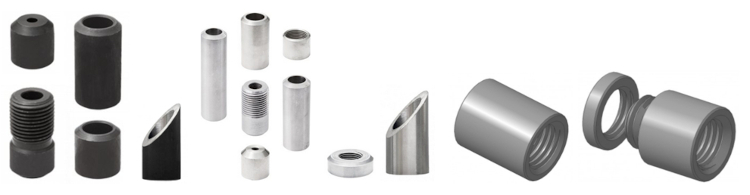

  Бобышки из углеродистой стали



  Бобышки из углеродистой стали являются дополнительным (вспомогательным) элементом, который предназначен для монтажа приборов на линиях трубопроводов и различном технологическом оборудовании.

  Они используются для установки манометров, термометров, датчиков давления, отборных устройств, трехходовых кранов, игольчатых клапанов, защитных гильз и их удобной замены в технологических линиях.

  Монтируются на место эксплуатации приборов с применением сварки. После монтажа бобышки достаточно в неё ввернуть нужное устройство.

  В нашем ассортименте представлены модели бобышек с метрической резьбой присоединения, дюймовой или NPT.

  Рабочее давление: 40 МПа
  Материал: Углеродистая сталь 10
  Техническая документация: ТУ 4218-001-4719015564-2015

  Маркировка

  Наименование	Длина, мм	Резьба присоединения
  №1 БП-ТТ-В-25-М27×2 (под тер­мо­метр ТТ-В)	25	М27×2
  №2 БП-БТ-30-G½ (под тер­мо­метр БТ)	30	G½
  №3 БП-БТ-55-G½ (под тер­мо­метр БТ)	55	G½
  №4 БП-КР-40-G½ (под кран для ма­но­мет­ра)	40	G½
  №5 БП-ТМ-30-G½ (под ма­но­метр)	30	G½
  №6 БП-ТМ-30-М20×1,5 (под ма­но­метр)	30	М20×1,5
  №7 БП-БТ-30-М20×1,5 (под тер­мо­метр БТ)	30	М20×1,5
  №8 БП-БТ-100-G½ (под тер­мо­метр БТ)	100	G½
  №9 БП-КР-40-М20×1,5 (под кран для ма­но­мет­ра)	40	М20×1,5
  №10 БП-ТМ-100-G½ (под ма­но­метр)	100	G½
  №11 БП-ТМ-100-М20×1,5 (под ма­но­метр)	100	М20×1,5
  №12 БП-ТМ-30-NPT½ (под ма­но­метр)	30	NPT½
  №15 БП-КР-35-G¼ (под кран для ма­но­мет­ра)	35	G¼
  №16 БП-КР-35-M12×1,5 (под кран для ма­но­мет­ра)	35	M12×1,5
  №20 БП-БТ-55-45град-G½(под тер­мо­метр БТ)	55	G½
  №21 БП-БТ-55-45град-М20×1,5(под тер­мо­метр БТ)	55	М20×1,5

  Карта заказа

  Тип		Бобышка приварная
  Предназначение для прибора:	БТ	№2 БП-БТ-30-G½
  		№3 БП-БТ-55-G½
  		№7 БП-БТ-30-М20×1,5
  		№8 БП-БТ-100-G½
  		№20 БП-БТ-55-45град-G½
  		№21 БП-БТ-55-45град-М20×1,5
  	ТТ-В	№1 БП-ТТ-В-25-М27×2
  	ТМ	№5 БП-ТМ-30-G½
  		№6 БП-ТМ-30-М20×1,5
  		№10 БП-ТМ-100-G½
  		№11 БП-ТМ-100-М20×1,5
  		№12БП-ТМ-30-NPT½
  	Кран	№4 БП-КР-40-G½
  		№9 БП-КР-40-М20х1,5
  		№15 БП-КР-35-G¼
  		№16 БП-КР-35-M12×1,5
  Материал	углеродистая сталь	—

  Пример обозначения:
  Бобышка приварная №2 БП-БТ-30-G½

  Бобышки из нержавеющей стали



  Бобышки являются дополнительными элементами, которые предназначены для монтажа приборов на линиях трубопроводов и промышленных магистралях, а также их удобной замены.

  Бобышки из нержавеющей стали используются для установки измерительных приборов и оборудования при работе с агрессивными жидкими и газообразными, не вязкими и не кристаллизующимися измеряемыми средами с температурой до 200 °C.

  Монтируются на место эксплуатации приборов с применением сварки. После монтажа бобышки достаточно в неё ввернуть нужный прибор.

  В нашем ассортименте представлены бобышки для манометров, термометров и датчиков давления с метрической резьбой присоединения, дюймовой или NPT.

  Рабочее давление: 60 МПа
  Материал: Нержавеющая сталь 08Х18Н10
  Техническая документация: ТУ 4218-001-4719015564-2015

  Маркировка

  Наименование	Длина, мм	Резьба присоединения
  №1 БП-ТТ-В-25-М27×2 (под тер­мо­метр ТТ-В)	25	М27×2
  №2 БП-БТ-30-G½(под тер­мо­метр БТ)	30	G½
  №3 БП-БТ-55-G½(под тер­мо­метр БТ)	55	G½
  №4 БП-КР-40-G½(под кран для ма­но­мет­ра)	40	G½
  №5 БП-ТМ-30-G½(под ма­но­метр)	30	G½
  №6 БП-ТМ-30-М20×1,5 (под ма­но­метр)	30	М20×1,5
  №7 БП-БТ-30-М20×1,5 (под тер­мо­метр БТ)	30	М20×1,5
  №8 БП-БТ-100-G½(под тер­мо­метр БТ)	100	G½
  №9 БП-КР-40-М20×1,5(под кран для ма­но­мет­ра)	40	М20×1,5
  №10 БП-ТМ-100-G½ (под ма­но­метр)	100	G½
  №11 БП-ТМ-100-М20×1,5 (под ма­но­метр)	100	М20×1,5
  №12 БП-ТМ-30-NPT½(под ма­но­метр)	30	NPT½
  №13 БП-РПД-И-ФМ-13-G1(под дат­чик дав­ле­ния)	13	G1
  №14БП-РПД-И-ФМ-13-G½ (под дат­чик дав­ле­ния)	13	G½
  №17 БП-РПД-И-ФМ-13-M20×1,5(под дат­чик дав­ле­ния)	13	M20×1,5
  №18 БП-БТ(СН,ПН)-30-G½ (под термометр БТ)	30	G½
  №19 БП-БТ(СН,ПН)-30-М20х1,5 (под термометр БТ)	30	M20×1,5
  №20 БП-БТ-55-45град-G½(под тер­мо­метр БТ)	55	G½
  №21 БП-БТ-55-45град-М20×1,5(под тер­мо­метр БТ)	55	M20×1,5

  Карта заказа

  Тип		Бобышка приварная
  Предназначение для прибора:	БТ	№2 БП-БТ-30-G½
  		№3 БП-БТ-55-G½
  		№7 БП-БТ-30-М20×1,5
  		№8 БП-БТ-100-G½
  		№18 БП-БТ(СН,ПН)-30-G½
  		№19 БП-БТ(СН,ПН)-30-М20х1,5
  		№20 БП-БТ-55-45град-G½
  		№21 БП-БТ-55-45град-М20×1,5
  	ТТ-В	№1 БП-ТТ-В-25-М27×2
  	ТМ	№5 БП-ТМ-30-G½
  		№6 БП-ТМ-30-М20×1,5
  		№10 БП-ТМ-100-G½
  		№11 БП-ТМ-100-М20×1,5
  		№12БП-ТМ-30-NPT½
  	Кран	№4 БП-КР-40-G½
  		№9 БП-КР-40-М20×1,5
  	РПД-И-ФМ	№13 БП-РПД-И-ФМ-13-G1
  		№14 БП-РПД-И-ФМ-13-G½
  		№17 БП-РПД-И-ФМ-13-M20×1,5
  Материал	нержавеющая сталь	нерж.

  Пример обозначения:
  Бобышка приварная №2 БП-БТ-30-G½ нерж.

  Бобышки Б1, Б2



  Бобышка Б1 предназначена для присоединения термопреобразователей к трубам, емкостям и т.д.

  • Для присоединения термопреобразователей к трубам, емкостям и т.д.
  • Материал: Сталь 20, Нержавейка
  • Резьба: М12х1,5, М16х1,5, М20х1,5

  Обозначение при заказе	М, мм	D, мм	L, мм	d, мм	D1, мм	L1, мм
  Б1.М12	М12х1,5	19	30	6	11	12
  Б1.М16	М16х1,5	23	32	7	17	14
  Б1.М20	М20х1,5	28	34	9, 11	21	16
  Б1. G1/2"	G1/2"	28	34	9, 11	21	16

  Возможны изменения размеров M, L, d, D1 после согласования.






  Бобышка Б2 предназначена для присоединения датчиков температуры к воздуховодам и т.д.

  • Для присоединения датчиков температуры к к воздуховодам и т.д.
  • Материал: Сталь 20, Сталь 12Х18Н10Т
  • Резьба: М12х1,5, М16х1,5, М20х1,5

  Обозначение при заказе	М, мм	D, мм	L, мм	d,мм	M1,мм	L1, мм
  Б2.М12	М12х1,5	19	28	6	М12×1,5	12
  Б2.М16	М16х1,5	23	30	7	М16×1,5	14
  Б2.М20	М20х1,5	28	32	9, 11	М20×1,5	16
  Б2. G1/2"	G1/2"	28	32	9, 11	М20×1,5	16

  Возможны изменения размеров M, M1, L, d после согласования.

  Бобышки для датчиков температуры



  Бобышки предназначены для приваривания на трубопровод либо технологическое оборудование с целью обеспечить возможность монтажа измерительного оборудования.

  Бобышки приварные исполнения Б.П.1 и Б.У.1 предназначены для монтажа термопреобразователей с неподвижным штуцером (модели 065, 075, 105, 064, 074, 084 и т.п.) и защитных гильз (модели ГЗ.16 и ГЗ.25).

  Бобышки приварные исполнения Б.П.2 предназначены для монтажа термопреобразователей с подвижным штуцером (модели 035, 045, 055, 095 и т.п.), без использования защитных гильз.

  В комплекте к бобышкам идёт уплотнительная прокладка из алюминиевого сплава АД1.

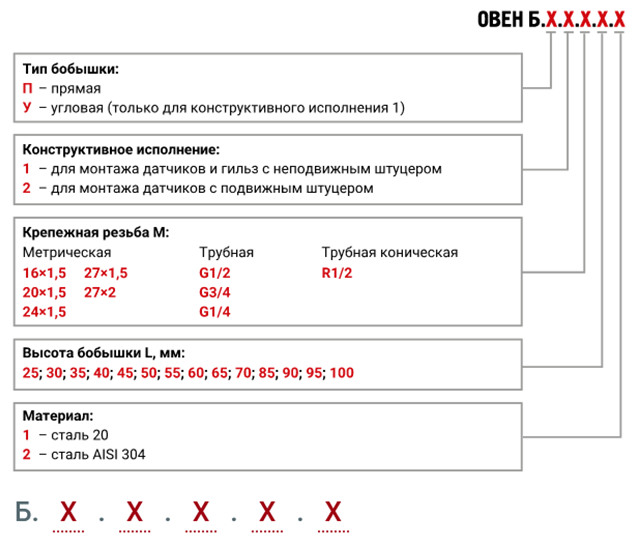

  Конструктивное исполнение бобышек

  С чем применяются	Конструктивное исполнение	Модель (обозначение при заказе)	M, мм	D, мм	D1, мм	d, мм	L, мм	l, мм	Материал
  Б.П.1 Для датчиков температуры с приварным штуцером модели 065, 075, 105, 064, 074, 084 и т.п.; защитных гильз ГЗ.16 (25)	Прямая	Б.П.1.20×1,5.L.1	М20×1,5	26	30	18	Популярные длины: 40, 60, 80, 100 мм. Диапазон заказа длин: от 25 до 100 мм с шагом 5 мм	18	Сталь 20
  		Б.П.1.20×1,5.L.2						18	Сталь AISI 304
  		Б.П.1.G1/2.L.1	G1/2	26	30	18		18	Сталь 20
  		Б.П.1.G1/2.L.2						18	Сталь AISI 304
  		Б.П.1.R1/2.L.1	R1/2	26	30	18		18	Сталь 20
  		Б.П.1.R1/2.L.2						18	Сталь AISI 304
  		Б.П.1.16×1,5.L.1	М16×1,5	26	30	14	Популярные длины: 40, 60, 80, 100 мм. Диапазон заказа длин: от 30 до 100 мм с шагом 5 мм	25	Сталь 20
  		Б.П.1.16×1,5.L.2			28			25	Сталь AISI 304
  		Б.П.1.24×1,5.L.1	М24×1,5	28	32	22		25	Сталь 20
  		Б.П.1.24×1,5.L.2						25	Сталь AISI 304
  		Б.П.1.27×1,5.L.1	М27×1,5	36	39,5	25		25	Сталь 20
  		Б.П.1.27×1,5.L.2						25	Сталь AISI 304
  		Б.П.1.27×2.L.1	М27×2	36	39,5	25		25	Сталь 20
  		Б.П.1.27×2.L.2						25	Сталь AISI 304
  		Б.П.1.G1/4.L.1	G1/4	26	30	11		25	Сталь 20
  		Б.П.1.G1/4.L.2						25	Сталь AISI 304
  		Б.П.1.G3/4.L.1	G3/4	36	39,5	25		25	Сталь 20
  		Б.П.1.G3/4.L.2						25	Сталь AISI 304
  Б.У.1 Для датчиков температуры с приварным штуцером модели 065, 075, 105, 064, 074, 084 и т.п.; защитных гильз ГЗ.16 (25)	Угловая	Б.У.1.20×1,5.L.1	М20×1,5	-	30	21	Популярные длины: 40, 60 мм. Диапазон заказа длин: от 40 до 100 мм с шагом 5 мм	18	Сталь 20
  		Б.У.1.20×1,5.L.2							Сталь AISI 304
  		Б.У.1.G1/2.L.1	G1/2			18,5		16	Сталь 20
  		Б.У.1.G1/2.L.2							Сталь AISI 304
  		Б.У.1.27×1,5.L.1	М27×1,5		39,5	24	Популярные длины: 55, 60 мм. Диапазон заказа длин: от 55 до 100 мм с шагом 5 мм	22	Сталь 20
  		Б.У.1.27×2.L.1	М27×2
  Б.П.2 Для датчиков температуры с подвижным штуцером модели 035, 045, 055, 095 и т.п.		Б.П.2.20×1,5.L.2	М20×1,5	27	35	13	Популярная длина 40. Диапазон заказа длин: от 35 до 100 мм с шагом 5 мм	16	Сталь AISI 304
  		Б.П.2.20×1,5.L.1						16	Сталь 20
  		Б.П.2.27×2.L.2	М27×2	27	35	13	Популярная длина: 40, 60, 80 мм Диапазон заказа длин: от 40до 100 мм с шагом 5 мм	16	Сталь AISI 304
  		Б.П.2.27×2.L.1						16	Сталь 20
  		Б.П.2.27×1,5.L.2	М27×1,5	20	28	13		16	Сталь AISI 304
  		Б.П.2.27×1,5.L.1						16	Сталь 20
  		Б.П.2.16×1,5.L.2	М16×1,5	20	28	13		16	Сталь AISI 304
  		Б.П.2.16×1,5.L.1						16	Сталь 20
  		Б.П.2.G1/2.L.2	G1/2	20	28	13		16	Сталь AISI 304
  		Б.П.2.G1/2.L.1						16	Сталь 20

  Модификации:



  Бобышка БП-А



  Бобышка для установки термопреобразователей, термометров, манометров, защитных гильз, отборных устройств, датчиков уровня, запорных вентилей и других устройств по месту эксплуатации.

  Бобышка устанавливается на объекте с применением сварки.

  При присоединении устройств с подвижным штуцером (термодатчиков, импульсных трубок и т.д.) используются бобышки с упором, для монтажа датчиков уровня и защитных гильз для термопреобразователей – бобышки без упора. Для устройств с неподвижным штуцером (манометры, датчики давления, биметаллические термометры, ряд термодатчиков) подходят бобышки как с упором, так и без упора.

  Технические характеристики:

  Параметр	Значение
  	БП-А				БП-А-У
  Модель	БП-А-М20-28	БП-А-М27-30	БП-А-М20-55	БП-А-G1/2-55	БП-А-УМ20-55
  Тип	Прямая				Прямая с упором
  Присоединение	М20×1,5	М27×1,5	М20×1,5	G½"	М20×1,5
  Высота	28 мм	30 мм	55 мм	55 мм	55 мм
  Материал	Сталь

  Бобышка БК-А



  Бобышка для установки термопреобразователей, термометров, манометров, защитных гильз, отборных устройств, датчиков уровня, запорных вентилей и других устройств по месту эксплуатации.

  Технические характеристики:

  Параметр	Значение
  Присоединение	М20×1,5
  Высота — БК-А-УМ20-40 — БК-А-УМ20-70	40 мм 70 мм
  Материал	Сталь
