Гз1 / Гз2 Гильзы защитные

Раздел:

Информация
Документация
Смотрите также

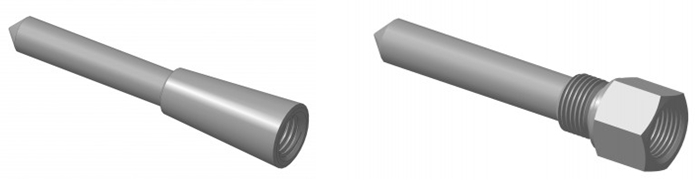

Гильза защитная Гз1

Для присоединения датчиков температуры к трубам, емкостям и т.д.
Материал: Сталь 20, Сталь 12Х18Н10Т
Резьба: М12х1,5, М16х1,5, М20х1,5

Гильза защитная Гз1 предназначена для присоединения датчиков температуры к трубам, емкостям и т.д.

Обозначение при заказе	M	L, мм	L1, мм	L2, мм	L3, мм	D, мм	d, мм	D1, мм
Гз1 М12×1,5.L	М12х1,5	30, 60, 80,100, 120	L+17	12	20	11	6	19
Гз1 М16×1,5.L	М16х1,5		L+19	14	40	12	7	25
Гз1 М20×1,5.L	М20х1,5		L+22	16	60	16	11	29
Гз1 G1/2".L	G1/2"		L+22	16	60	16	11	29

Гильза защитная Гз2

Для присоединения погружных датчиков к трубам, емкостям снабженным штуцером с внутренней резьбой соответствующего размера.
Материал: Сталь 20, Сталь 12Х18Н10Т
D = 16х2 мм

Гильза защитная Гз2 предназначена для присоединения погружных датчиков температуры к трубам, емкостям снабженным штуцером с внутренней резьбой соответствующего размера. Гильза Гз2 рассчитана на номинальное давление 2,5 МПа.

Обозначение при заказе	M1, мм	M2, мм	L=L1, мм	L2, мм	D, мм	d, мм	S, мм
Гз2 М20×1,5 / М12×1,5.L	М20×1,5	М12×1,5		12	11	6	24
Гз2 М20×1,5 / М16×1,5.L	М20×1,5	М16×1,5		14	12	7	24
Гз2 М20×1,5 / М20×1,5.L	М20×1,5	М20×1,5	60	16	16	11	27
Гз2 М20×1,5 / G1/2".L	М20×1,5	G1/2"	80	16	16	11	27
Гз2 G1/2" / М12×1,5.L	G1/2"	М12×1,5	100	12	11	6	24
Гз2 G1/2" / М16×1,5.L	G1/2"	М16×1,5	120	14	12	7	24
Гз2 G1/2" / М20×1,5.L	G1/2"	М20×1,5		16	16	11	27
Гз2 G1/2" / G1/2".L	G1/2"	G1/2"		16	16	11	27

По желанию заказчиков возможны изменения размеров М1, М2, L, S, после согласования, для М2 с резьбой М12х1,5 размер S рекомендуется принимать 24мм.
