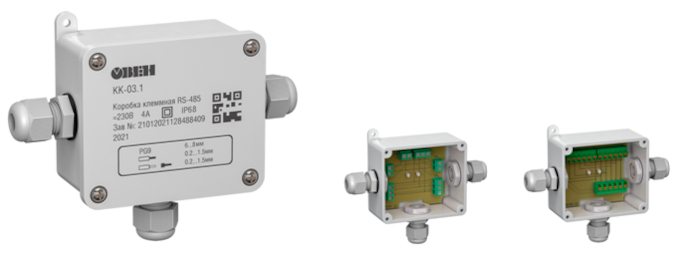

КК-03 Разветвитель интерфейса RS-485

Раздел:

Термометры. Дополнительное оборудование

• Информация
• Документация
• Смотрите также

•

  Разветвитель интерфейса изготавливается в герметичном корпусе со степенью защиты IP68 согласно ГОСТ 14254.

  Коробки клеммные RS-485 модели КК-03 соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и подтверждены декларацией о соответствии ЕАС.

  Технические характеристики

  Характеристика	Значение
  	КК-03.1	КК-03.2
  Номинальное напряжение коммутируемых цепей переменного тока (АС)	120/230 В (45 Гц ... 65 Гц)
  Номинальное напряжение коммутируемых цепей постоянного тока (DС)	230 В
  Максимальное значение тока коммутируемых цепей, не более	4 А
  Максимальное значение сопротивления контакта, не более	12 мОм
  Количество вводов	3
  Количество коммутируемых проводов	5	6
  Тип контакта	Винтовой	Пружинный (Push-in, 65˚С)
  Диаметр наружной оболочки подводимого кабеля	6 … 8 мм
  Сечение подключаемых проводов	0,2 … 1,5 мм2
  Электрическая прочность изоляции между подсоединяемым кабелем и корпусом, не менее (АС)	3000 В
  Степень защиты по ГОСТ 14254	IP68

  Рекомендации по подключению клеммных коробок КК-03 к RS-485

  Любые ответвления для RS-485 от магистрального кабеля являются не рекомендуемой топологией сети MODBUS, однако, такие схемы тоже рабочие, главное – следовать рекомендациям длины ответвлений.

  Плюсы таких ответвлений:

  • Удобство разводки линии связи, так как не во все датчики есть возможность завести несколько кабелей.
  • Осуществление быстрого выборочного подключения/отключения от основной магистрали датчиков и приборов в процессе работы.

  Слишком длинное ответвление может вызывать рассогласование и отражение сигнала.

  Рекомендации по расчёту длины ответвления от пассивного Т-образного разветвителя, которым является КК-03, описаны в спецификации и руководстве по внедрению MODBUS по последовательной линии V1.02 в пункте 3.4.3 (MODBUS over serial line specification and implementation guide V1.02):
  Отводы от магистрального кабеля не должны быть длиннее 20 м. При использовании многопортового пассивного разветвителя с N-отводами длина каждого отвода не должна превышать значения 40/N м.

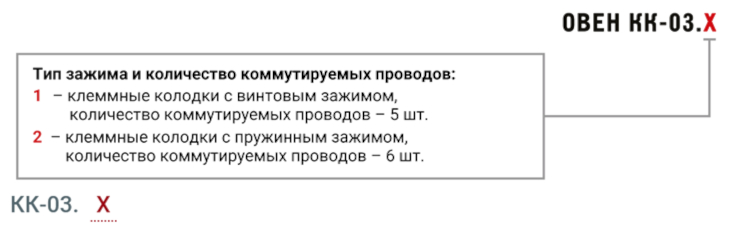

  Модификации
