Кабельный ввод EXD

Раздел:

Термометры. Дополнительное оборудование

• Информация
• Документация
• Смотрите также

•

  • Eх e — защита вида «е». Исключение искры или повышенной температуры, дуговых разрядов.
  • Ех d — взрывонепроницаемая оболочка. Распространение взрывов во внешнюю среду исключено.
  • Ех nR — вид защиты «n». Оборудование и компоненты не имеют зажигательную способность. Дополнительная защита от искровых и дуговых разрядов, а также нагретых поверхностей. R – для оболочек с ограниченным пропуском газов.
  • Ex ta — защита от воспламенения пыли. Защита оболочкой и ограничением температуры поверхности.

  АВВКу предназначен для монтажа кабелей, имеющих ленточную, проволочную, сетчатую броню к взрывозащищенному электротехническому оборудованию с маркировкой Ех е/Ex d (внутренний объем взрывонепроницаемой оболочки более или менее 2 литров). Для зон 1 и 2 по ГОСТ IEC 60079-14-2013 и зон 21/22 по ГОСТ IEC 61241-1-2-2011.

  СВВКм предназначен для монтажа небронированных кабелей, проложенных в металлорукаве в зонах согласно ГОСТ IEC 60079-14-2013 (зоны 1/2) и ГОСТ IEC 61241-1-2-2011 (зоны 21/22). Значительно сокращает издержки на монтаж и повышает надежность соединения. Конструкция защищена патентом.

  Кабельные вводы иных типоразмеров для других типов кабеля/подводки, не указанных в таблице ниже, возможно согласовать по запросу.

  Технические характеристики

  • Сертификат соответствия: Технический регламент таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
  • Маркировка взрывозащиты: 1 Ex d IIC Gb X, 1 Ex e II Gb X, 2 Ex nR IIC Gc X, Ex ta IIIC Da X.
  • Степень защиты от внешних воздействий: IP66 / IP68 (по ГОСТ 14254-96).
  • Температура эксплуатации: -60 до +130 °С.
  • Материал корпусных деталей: никелированная латунь / нержавеющая сталь.
  • Материал уплотнения: силикон.
  • Тип уплотнения: компрессионное уплотнение по наружной оболочке кабеля.

  Модификации:

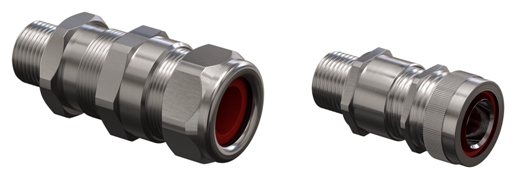

  • Кабельные вводы АВВКу — взрывозащищенный кабельный ввод для всех типов бронированных кабелей
  • Кабельные вводы СВВКм — взрывозащищенный кабельный ввод для небронированных кабелей в металлорукаве

  Маркировка

  Маркировка наносится на корпус и (или) этикетку упаковки продукции и должна включать следующие данные:
  а) наименование изготовителя или его товарный знак и товарную марку;
  б) обозначение типа;
  в) маркировку взрывозащиты и защиты от воспламенения горючей пыли;
  г) допустимый диапазон температуры окружающей среды при эксплуатации изделий;
  д) специальный знак взрывобезопасности в соответствии с ТР ТС 012/2011;
  е) единый знак обращения на рынке государств-членов Таможенного союза;
  ж) аббревиатуру центра сертификации аккредитованного в установленном порядке и номер сертификата.

  Для особо малогабаритного электрооборудования и особо малых Ex-компонентов, на которых отсутствует место для маркировки, допускается использовать маркировку, наносимую на этикетку, поставляемую вместе с электрооборудованием или Ex-компонентом. Маркировка на этикетке должна быть идентична маркировке, а этикетка должна быть размещена на электрооборудовании или Ех-компоненте в соответствии с ГОСТ 31610.0-2014.

  На корпусе особо малогабаритной продукции достаточно, чтобы маркировка включала следующие данные:
  а) обозначение типа;
  б) аббревиатуру центра сертификации аккредитованного в установленном порядке и номер сертификата;
  в) аббревиатуру компании-изготовителя;
  г) специальный знак взрывобезопасности в соответствии с ТР ТС 012/2011;
  д) единый знак обращения на рынке государств-членов Таможенного союза.

  Структура условного обозначения типоисполнения кабельного ввода:

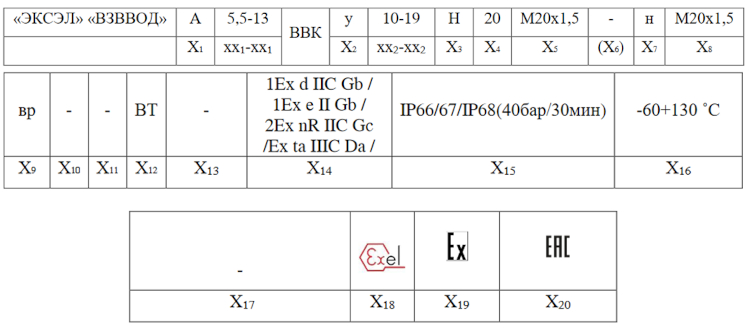

  «ЭКСЭЛ» «ВЗВВОД» Х1 (хх1-хх1) ВВК Х2 (хх2-хх2) – Х3 – Х4 – Х5 – (Х6) – Х7 – Х8 – Х9 – Х10 – Х11– Х12 – Х13 – Х14 – Х15 – Х16 – Х17 – Х18 – Х19– Х20, где


  Здесь:
  Х1 — тип подводимого кабеля (небронированный по умолчанию (знак не ставится), «С» – в металлорукаве, «Т» – в трубной подводке, «А» – в броне, «СА» – в броне с металлорукавом, «ТА» – в броне с трубной подводкой, «0» - ввод кабельный облегчённый);
  хх1-хх1 — диапазон обжатия брони (указывается если диапазон отличается от стандартного диапазона в каталоге);
  ВВК — условное обозначение продукции: «ВВК» – вводы взрывозащищенные кабельные; «АД» – заглушки резьбовые взрывозащищенные; «АВЭМ-1», «АВЭМ-2» – адаптеры резьбовые взрывозащищенные; «НЭВ», «НЭВ-С» – ниппели резьбовые взрывозащищенные.
  Х2 — исполнение уплотнительного кольца кабельного ввода (м – одно специальное эластичное кольцо для всего диапазона кабелей, гм – одно специальное эластичное кольцо для всего диапазона кабелей греющих кабелей, у – комплект уплотнительных колец для диапазонов хх1-хх1 и хх2-хх2, гу - комплект уплотнительных колец для диапазонов хх1-хх1 и хх2-хх2 греющих кабелей);
  хх2-хх2 — диапазон обжатия кабеля (указывается если диапазон отличается от стандартного диапазона);
  Х3 — материал ввода никелированная латунь (по умолчанию знак не ставится), Н – нержавеющая сталь, Л – латунь без покрытия, С – сталь, СО – сталь оцинкованная, А – алюминий.
  Могут применяться аналогичные материалы;
  Х4 — типоразмер кабельного ввода;
  Х5 — резьба на стакане (по умолчанию указывается метрическая присоединительная резьба M);
  Х6 — альтернативная присоединительная резьба на стакане (G или NPT);
  Х7 — вид резьбы на гайке (вн-внутренняя, н-наружная, по умолчанию - без резьбы);
  Х8 — размер резьбы на гайке;
  Х9 — вращающаяся гайка (по умолчанию не вращающаяся, знак не ставится);
  Х10 — параметры подводимого металлорукава (марка и размер) – при необходимости;
  Х11 — материал уплотнительных колец (силикон по умолчанию, для применения в стационарном оборудовании (знак не ставится), Р - резина 7-В-14 Гр3 – для применения в подвижном оборудовании); О – силикон огнестойкий керамизирующий;
  Х12 — материал дополнительных уплотнительных колец (ПГ – кольцо уплотнительное плоское; ВТ – кольцо уплотнительное плоское (жесткое) ВАТИ; ФТ – кольцо уплотнительное плоское (жесткое) фторопласт; Н – кольцо уплотнительное плоское (жесткое) нейлон, СКК – кольцо силиконовое круглое);
  Х13 — транспортная заглушка («ЗВ» - заглушка втычная, «ЗП» - заглушка плоская) – при необходимости.
  Х14 — маркировка взрывозащиты по газу/пыли;
  Х15 — степень защиты от внешних воздействий;
  Х16 — диапазон эксплуатационных температур;
  Х17 — название центра сертификации аккредитованного в установленном порядке и номер сертификата.
  X18 — товарный знак изготовителя или название завода - изготовителя;
  X19 — специальный знак взрывобезопасности в соответствии с ТР ТС 012/2011;
  X20 — единый знак обращения на рынке государств-членов Таможенного союза;
  *- знак «Х», обозначающий специальные условия применения – описан в пункте «Специальные условия безопасного применения «Х».
