Термометры. Дополнительное оборудование

Головки коммутационные ГДТ

Раздел:

Термометры. Дополнительное оборудование

• Информация
• Документация
• Смотрите также

•

  Параметры	ГДТ-35-27-АР	ГДТ-42-33-АС	ГДТ-42-33-АВ	ГДТ-51-33/40-АР	ГДТ-46-33-НР	ГДТ-61-46-АВ	ГДТ-65-33/36/40/43-АРИ

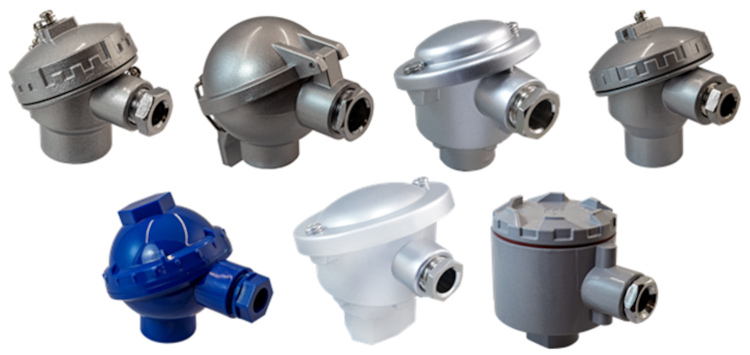

  Вид
  Макси- мальный диаметр колодки	35 мм	42 мм	42 мм	51 мм	46 мм	61 мм	65 мм
  Рассто- яние между крепе- жными отвер- стиями	27 мм	33 мм	33 мм	33 мм, 40 мм	33 мм	46 мм	33 мм, 36 мм, 40 мм, 43,5 мм
  Колич- ество крепе- жных отве- рстий	4	4	4	4	2	2	6
  Присое- динение защитной арматуры для датчика	резьба внутренняя G½" – стандарт; G¼", М10×1 – по заказу	резьба внутренняя G½" – стандарт; М10×1, М12×1, М16×1,5 – по заказу	резьба внутренняя G½" – стандарт; М20×1,5, М24×1,5 – по заказу	резьба внутренняя G½" – стандарт; G¼", G¾", G1" – по заказу	резьба внутренняя G½"	резьба внутренняя G½" – стандарт; М24×1,5 – по заказу; крепление винтом, отверстие 22,5 мм – по заказу	резьба внутренняя G½" – стандарт; G¼", G¾", G1" – по заказу
  Присое- динение кабеля	кабельный ввод М16×1,5 – стандарт; G⅜" – по заказу	кабельный ввод М20×1,5 – стандарт; G½" – по заказу	кабельный ввод М20×1,5 – стандарт; G½", PG16 – по заказу	кабельный ввод М20×1,5, G½"	кабельный ввод М20×1,5	кабельный ввод G½" – стандарт; М20×1,5, PG16 – по заказу	кабельный ввод М20×1,5 – стандарт, G½" – по заказу
  Рабочая темпера- тура	−40...+100°C	−40...+100°C	−40...+100°C	−40...+100°C	−40...+100°C	−40...+100°C	−40...+100°C
  Материал корпуса	силумин	силумин	силумин	силумин	нейлон (полиамид РА6)	силумин	силумин
  Материал уплот- нений	маслостойкая резина	маслостойкая резина	маслостойкая резина	маслостойкая резина	маслостойкая резина	маслостойкая резина	силикон
  Степень пылевлаго- защиты	IP65	IP65	IP65	IP65	IP65	IP65	IP65
  Взрыво- защита	-	-	-	-	-	-	1Ex d IIB T4

  Обозначения при заказе:



  Номер позиции	Название позиции	Обозначение	Расшифровка
  1	Внутренний диаметр головки	35	35 мм
  		42	42 мм
  		...
  2	Расстояние между монтажными отверстиями	27	27 мм
  		33/40	33 мм и 40 мм
  		...
  3	Присоединение защитной арматуры для датчика	0	G¼"
  		2	G½"
  		3	G¾"
  		4	G1"
  		5	М10×1
  		6	М12×1,5
  		7	М16×1,5
  		8	М20×1,5
  		9	М24×1,5
  		T	Зажим с винтом, отверстие 22,5 мм
  4	Присоединение кабеля	1	G⅜"
  		2	G½
  		7	М16×1,5
  		8	М20×1,5
  		П	PG16
  5	Материал корпуса	A	Алюминий (силумин)
  		H	Нейлон
  6	Фиксация крышки	В	Винты
  		Р	Резьба
  		С	Стяжной замок
  7	Искрозащита	Пусто	Без искрозащиты
  		И	Есть искрозащита
