Термометры. Дополнительное оборудование

Гильзы защитные

Гильзы защитные
Раздел: Термометры. Дополнительное оборудование

Гильзы защитные предназначены для установки термодатчиков на объектах измерения, повышают устойчивость датчика к воздействию агрессивных измеряемых сред и обеспечивают защиту от давления рабочей среды.



  • Информация
  • Документация
  • Смотрите также

  • Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы.

    Особенности:

    Гильзы ГЗ-В

    Прежнее название гильзы ГЗ-В-111: ГЗ-А.25

    • Совместимы с датчиками диаметром, не превышающим D2 (см. чертеж), и резьбовым штуцером M20×1,5, M16×1,5 или G½" например ТП-А-4102, ТП-А-4301, ТС-А-4102
    • Для крепления датчиков без штуцера можно использовать гермоввод с подходящей резьбой, например ARGP, ARGM

    Гильзы ГЗ-Н

    • Совместимы с датчиками диаметром, не превышающим D2 (см. чертеж), и резьбовым штуцером M20×1,5, M16×1,5 или G½" например ТП-А-4102, ТС-А-4102
    • Для крепления датчиков без штуцера можно использовать гермоввод с подходящей резьбой, например ARGP, ARGM

    Гильзы ГЗГ-В, ГЗГ-Н

    • Гильза состоит из корпуса из нержавеющей стали с вкрученным пластиковым или металлическим гермовводом
    • Гильзы подходят для установки датчиков с кабельным выводом без монтажных элементов с диаметром, не превышающим D2 (см. чертеж), например ТП-А-1001, ТП-А-1003, ТП-А-4001, ТП-А-4011-3, ТП-А-4021, ТС-А-4001, ТС-А-4071, ТС-А-4011, ТС-А-4021, NTC-A-4001
    • Кабель зажимается в гермовводе ARGP или ARGM, тем самым обеспечивается пылевлагозащита IP66

    Внимание! При установке в гильзу бескорпусной термопары с проводом спай должен быть изолирован, чтобы не касаться гильзы.

    Гильзы ГЗЖ-Н

    • Гильзы подходят для установки датчиков без монтажных элементов с диаметром, не превышающим D2 (см. чертеж). Датчик фиксируется в гильзе с помощью винта М4, что позволяет монтировать в такую гильзу широкий ассортимент датчиков вне зависимости от наличия у них штуцера, например, ТП-А-4001, ТП-А-4002, ТП-А-4011-3, ТП-А-4021, ТП-А-4501, ТС-А-4001, ТС-А-4071, ТС-А-4011, ТС-А-4021, ТС-А-4501
    • В продаже имеются уцененные гильзы без отверстия под винт для фиксации датчика. Крепление может производиться на силикон и высокотемпературный силикон

    Характеристики:

    Параметры ГЗ-В ГЗ-Н ГЗГ-В ГЗГ-Н ГЗЖ-Н

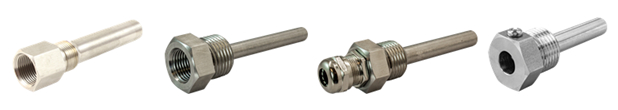

    Вид
    Условное давление 25 МПа 2,5 МПа 25 МПа 2,5 МПа 2,5 МПа
    Температура среды до +800°С до +800°С до +100°С (металлический гермоввод)
    до +75°С (пластиковый гермоввод)    		 до +800°С
    Длина погружной части, мм 50, 60, 75, 80, 95, 100, 115, 120, 160, 200, 250, 320 60, 75, 80, 95, 100, 115 - стандарт;
    50, 120, 160, 200, 250, 320 - по заказу    		 50, 60, 75, 80, 95, 100, 115, 120, 160, 200, 250, 320 60, 75, 80, 95, 100, 115 - стандарт;
    120, 160, 200, 250, 320 - по заказу
    Внутренний диаметр, мм 11,6 6,1; 8,1 6,1; 8,1; 11,6 6,1; 8,1
    Наружный диаметр, мм 16 8; 10 8; 10; 16 8; 10
    Присоединение резьба внешняя M20×1,5, G½"
    Для датчиков со штуцером: M20×1,5, M16×1,5, G½"    		 резьба внешняя M20×1,5, G½"
    Для датчиков со штуцером: M20×1,5, M16×1,5, G½"    		 резьба внешняя M20×1,5, G½"
    Крепление датчика с помощью гермоввода М16×1,5 или М20×1,5    		 резьба внешняя М20×1,5, G½"
    Крепление датчика с помощью винта М4
    Материал нержавеющая сталь 08Х18Н10 нержавеющая сталь 08Х18Н10 нержавеющая сталь 08Х18Н10 нержавеющая сталь 08Х18Н10

    Модификации:

    Гильзы ГЗ-В

    Модель Давление, МПа G1 G2 D1, мм D2, мм Габаритные размеры
    ГЗ-В-111 25 M20×1,5 M20×1,5 16 11,6
    ГЗ-В-131 25 M20×1,5 G½" 16 11,6
    ГЗ-В-311 25 G½" M20×1,5 16 11,6
    ГЗ-В-371 25 G½" M16×1,5 16 11,6
    ГЗ-В-331 25 G½" G½" 16 11,6

    Гильзы ГЗ-Н

    Модель Давление, МПа G1 G2 D1, мм D2, мм Габаритные размеры
    ГЗ-Н-112 2,5 M20×1,5 M20×1,5 10 8,1
    ГЗ-Н-113 2,5 M20×1,5 M20×1,5 8 6,1
    ГЗ-Н-172 2,5 M20×1,5 M16×1,5 10 8,1
    ГЗ-Н-173 2,5 M20×1,5 M16×1,5 8 6,1
    ГЗ-Н-132 2,5 M20×1,5 G½" 10 8,1
    ГЗ-Н-133 2,5 M20×1,5 G½" 8 6,1
    ГЗ-Н-312 2,5 G½" M20×1,5 10 8,1
    ГЗ-Н-313 2,5 G½" M20×1,5 8 6,1
    ГЗ-Н-372 2,5 G½" M16×1,5 10 8,1
    ГЗ-Н-373 2,5 G½" M16×1,5 8 6,1
    ГЗ-Н-332 2,5 G½" G½" 10 8,1
    ГЗ-Н-333 2,5 G½" G½" 8 6,1

    Гильзы ГЗГ-В, ГЗГ-Н

    Модель Давление, МПа G1 G2 D1, мм D2, мм Габаритные размеры
    ГЗГ-В-111 25 М20×1,5 М20×1,5 16 11,6
    С пластиковым гермовводом ARGP


    С металлическим гермовводом ARGM
    ГЗГ-В-311 G½" М20×1,5 16 11,6
    ГЗГ-В-371 М16×1,5
    ГЗГ-Н-112 2,5 M20×1,5 M20×1,5 10 8,1
    ГЗГ-Н-172 М16×1,5
    ГЗГ-Н-113 M20×1,5 M20×1,5 8 6,1
    ГЗГ-Н-173 М16×1,5
    ГЗГ-Н-312 G½" M20×1,5 10 8,1
    ГЗГ-Н-372 М16×1,5
    ГЗГ-Н-313 G½" M20×1,5 8 6,1
    ГЗГ-Н-373 М16×1,5

    Гильзы ГЗЖ-Н

    Модель Давление, МПа G1 D1, мм D2, мм Габаритные размеры
    ГЗЖ-Н-102 2,5 M20×1,5 10 8,1
    ГЗЖ-Н-103 2,5 M20×1,5 8 6,1
    ГЗЖ-Н-302 2,5 G½" 10 8,1
    ГЗЖ-Н-303 2,5 G½" 8 6,1
