Термоэлектрические преобразователи по каталогу Овен

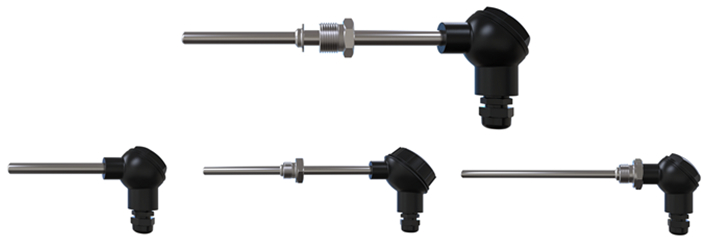

ДТПХхх5 Термопары проволочные с коммутационной головкой

ДТПХхх5 Термопары проволочные с коммутационной головкой
Раздел: Термоэлектрические преобразователи по каталогу Овен

Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до 900 °С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).



  • Информация
  • Документация
  • Смотрите также

  • Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

    • ТХА (К) — для ДТПК
    • ТХК (L) — для ДТПL

    Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):

    • вероятность безотказной работы — не менее 0,95 за 16 000 час;
    • средний срок службы — не менее 4 лет;
    • гарантийный срок эксплуатации — 2 года.

    Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

    • 200 °С — для клеммных головок из алюминиевого сплава;
    • 120 °С — для головок из полиамида.

    Для монтажа датчиков ДТПХхх5 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

    Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

    Конструктивное исполнение коммутационной головки для ДТП:

    Стандартное исполнение Увеличенная
    Пластмассовая Металлическая Пластмассовая Металлическая
    М16×1,5 Кабельный ввод М16×1,5 Кабельный ввод М16×1,5 Кабельный ввод М20×1,5
    Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 10 мм

    Конструктивные исполнения датчиков:

    Конструктивное исполнение Модель Параметры Материал Длина монтажной части L, мм
    015 D=8 мм ДТПL сталь 12Х18Н10Т
    (-40…+600 °С)
    ДТПК сталь 12Х18Н10Т
    (-40…+800 °С)    		 60, 80, 100,
    120, 160, 180,
    200, 250, 320,
    400, 500, 630,
    800, 1000, 1250,
    1600, 2000
    025 D=10 мм ДТПL сталь 12Х18Н10Т
    (-40…+600 °С)
    ДТПК сталь 12Х18Н10Т
    (-40…+800 °С)
    ДТПК сталь 10Х23Н18
    (-40…+900 °С)

    Подвижный штуцер    		 035

    D=8 мм,
    M=20×1,5 мм**,
    S=22 мм

    		 ДТПL сталь 12Х18Н10Т
    (-40…+600 °С)
    ДТПК сталь 12Х18Н10Т
    (-40…+800 °С)
    045 D=10 мм,
    M=20×1,5 мм**,
    S=22 мм    		 ДТПL сталь 12Х18Н10Т
    (-40…+600 °С)
    ДТПК сталь 12Х18Н10Т
    (-40…+800 С)
    ДТПК сталь 10Х23Н18
    (-40…+900 °С)

    Подвижный штуцер    		 055 D=10 мм,
    M=20×1,5 мм**,
    S=22 мм    		 ДТПL сталь 12Х18Н10Т
    (-40…+600 °С)
    ДТПК сталь 12Х18Н10Т
    (-40…+800 °С)    		 80, 100,120,
    160, 180, 200,
    250, 320, 400,
    500, 630, 800,
    1000, 1250, 1600,
    2000
    065

    D=8 мм,
    M=20×1,5 мм**,
    S=27 мм

    		 ДТПL сталь 12Х18Н10Т
    (-40…+600 °С)
    ДТПК сталь 12Х18Н10Т
    (-40…+800 °С)    		 60, 80, 100,
    120, 160, 180,
    200, 250, 320,
    400, 500, 630,
    800, 1000, 1250,
    1600, 2000
    075 D=10 мм,
    M=20×1,5 мм**,
    S=27 мм    		 ДТПL сталь 12Х18Н10Т
    (-40…+600 °С)
    ДТПК сталь 12Х18Н10Т
    (-40…+800 °С)
    ДТПК сталь 10Х23Н18
    (-40…+900 °С)
    085 D=10 мм,
    M=27×2 мм**,
    S=32 мм    		 ДТПL сталь 12Х18Н10Т
    (-40…+600 °С)
    ДТПК сталь 12Х18Н10Т
    (-40…+800 °С)
    ДТПК сталь 10Х23Н18
    (-40…+900 °С)

    Подвижный штуцер    		 095 D=10 мм,
    M=20×1,5 мм**,
    S=22 мм    		 ДТПL сталь 12Х18Н10Т
    (-40…+600 °С)
    ДТПК сталь 12Х18Н10Т
    (-40…+800 °С)
    105 D=8 мм,
    M=20×1,5 мм**,
    S=27 мм    		 ДТПL сталь 12Х18Н10Т
    (-40…+600 °С)
    ДТПК сталь 12Х18Н10Т
    (-40…+800 °С)

    Подвижный штуцер    		 185 D=10 мм,
    M=22×1,5 мм**,
    S=27 мм    		 ДТПL сталь 12Х18Н10Т
    (-40…+600 °С)
    ДТПК сталь 12Х18Н10Т
    (-40…+800 °С)
    ДТПК сталь 10Х23Н18
    (-40…+900 °С), диаметр 10 мм    		 60, 80, 100, 120,
    160, 180 ,200,
    250, 320, 400,
    500, 630, 800,
    1000, 1250,
    1600, 2000
    195 D=10 мм,
    M=27×2 мм**,
    S=32 мм

    Подвижный штуцер    		 205 D=10 мм,
    M=22×1,5 мм**,
    S=27 мм,
    R=9,5 мм
    215 D=10 мм,
    M=27×2 мм**,
    S=32 мм,
    R=12 мм

    Подвижный штуцер    		 265 D=6 мм,
    M=22×1,5 мм**,
    S=27 мм    		 ДТПL сталь 12Х18Н10Т
    (-40…+600 °С)
    ДТПК сталь 12Х18Н10Т
    (-40…+800 °С)    		 60, 80, 100, 120,
    160, 180, 200,
    250, 320, 400,
    500, 630, 800,
    1000

    ** По спецзаказу возможно изготовление датчика с другой резьбой.

    Примечания:

    1. Исполнение с двумя чувствительными элементами возможно для моделей:
      • с диаметром защитной арматуры 8 мм, пластмассовой коммутационной головкой и длиной монтажной части от 60 до 200 мм;
      • с диаметром защитной арматуры 8 мм и металлической коммутационной головкой;
      • с диаметром защитной арматуры 10 мм.
    2. Исполнение с термоэлектродами диаметром 1,2 мм и металлической коммутационной головкой возможно только для моделей с диаметром монтажной части 10 мм: 025, 045, 075, 185, 195, 205 и 215. С пластиковой головкой и термоэлектродами 1,2 мм изготавливаются модели с диаметром арматуры 8 мм и 10 мм.

    Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

    Технические характеристики:

    Характеристика Значение
    ДТПLхх5 ДТПКхх5
    Номинальная статическая характеристика (НСХ) L (ХК) хромель-копель K (ХА) хромель-алюмель
    Рабочий диапазон измеряемых температур -40...+600 °С -40…+800°С
    -40…+900°С
    Класс допуска датчика 2
    Условное давление 0,4…10 МПа (в зависимости от конструктивного исполнения)
    Исполнение рабочего спая термопары, относительно корпуса датчика изолированный
    неизолированный
    Диаметр термоэлектродной проволоки 0,5 мм; 0,7 мм; 1,2 мм
    Показатель тепловой инерции, не более:
    — с изолированным рабочим спаем 20 с
    — с неизолированным рабочим спаем 10 с
    Количество рабочих термопар в изделии 1 или 2
    Материал защитной арматуры сталь 12Х18Н10Т
    сталь 10Х23Н18
    Степень защиты по ГОСТ 14254 С пластмассовой коммутационной головкой — IP54
    С металлической коммутационной головкой — IP65

    Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1%.

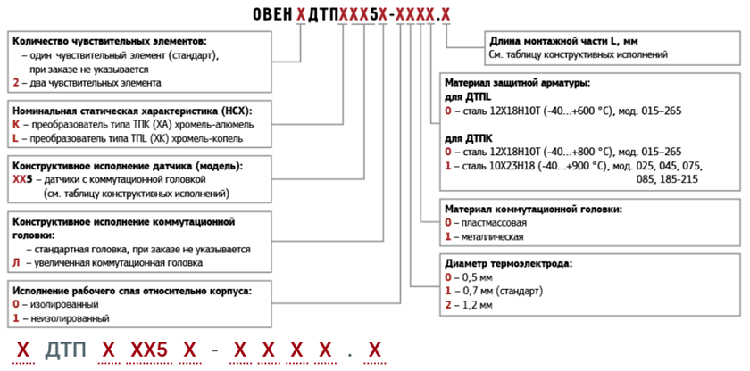

    Модификации:

    Пример обозначения при заказе: ОВЕН ДТПК045-0111.120

    Это означает, что к изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – сталь 10Х23Н18 с диапазоном измерения температуры от -40 до +900 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе 045.

  • Технические характеристики

    Руководство по эксплуатации
    Каталог
