ДТПS Термопары «платинородий-платина»

Раздел:

Термоэлектрические преобразователи по каталогу Овен

Термоэлектрические преобразователи ДТПS предназначены для измерения температур до 1300 °С в печах термообработки металлургической, стекольной промышленностей, машиностроения, при производстве строительных материалов (в т.ч. кирпича), керамики и др.

Информация
Документация
Смотрите также

Термопары тип S (ТПП, платина - 10% родий/платина) по ГОСТ 8.585-2001.

Отличительные особенности:

Возможно кратковременное измерение температур до 1600 °С.
Высокая прочность, твердость, износо- и коррозионностойкость корундового чехла обеспечивают надежную защиту термопары.
Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Стандартный срок производства — от 7 рабочих дней.

Таблица конструктивных исполнений:

Обозначение при заказе (модель)	Параметры	Исполнение рабочего спая отн. корпуса	Диаметр термоэлектродов	Материал защитной арматуры	Длина термопары L*
ДТПS021.1О-0,5/L	D ≤ 4,6 мм	неизолированный	платинородий – 0,4 мм платина – 0,5 мм	корунд CER795 (0...+1300 °С)	0,2...2 м
ДТПS021.1Э-0,5/L	D ≤ 4,6 мм	изолированный		корунд CER795 (0...+1300 °С)	0,2...2 м
ДТПS145-0019.L	D = 12 мм D1 = 20 мм	изолированный		корунд CER795 (0...+1300 °С) металлическая коммутационная головка	250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм (длина монтажной части)
ДТПS155-0019.L	D = 20 мм D1 = 30 мм	изолированный

Примечания.

* Длина термопары L выбирается при заказе.

Для ДТПХ мод. 145, 155:

температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С;
скорость нагрева корундового чехла не должна превышать 150 °С/мин, погружение в измеряемую среду — плавное.

Для датчиков ДТПХ145 и ДТПХ155 длина L2 – размер металлической части — варьируется в зависимости от общей длины монтажной части L. В таблице приведены типоразмеры L и L2.

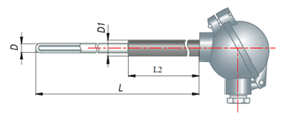

Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155

L, мм	L2, мм
250	80
320	80
400	80
500	80
630	80
800	200
1000	400
1250	650
1600	1000
2000	1400

Под заказ возможно изготовление термопреобразователей с другими длинами металлической и керамической частей.

Технические характеристики:

Характеристика	Значение
Номинальная статическая характеристика	ТПП(S)
Рабочий диапазон измеряемых температур	0…+1300 °С
Класс допуска	2
Показатель тепловой инерции	Не более 5 с — для ДТПS021 Не более 50 с — для ДТПS145 Не более 90 с — для ДТПS155
Материал защитной арматуры	Корунд CER795/12Х18Н10Т

Модификации:

Пример обозначения при заказе: ОВЕН ДТПS021.1Э-0,5/0,2

Это означает, что изготовлению и поставке подлежит термопара «платинородий-платиновая», модель – 021, диаметр термоэлектрода: платинородий – 0,4 мм, платина – 0,5 мм, датчик выполнен с изолированным рабочим спаем, максимальный диаметр одного из термоэлектродов – 0,5 мм, длина термопары – 0,2 м.

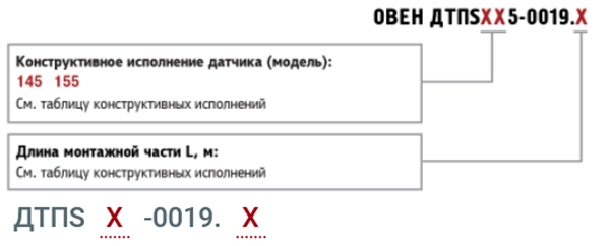

Пример обозначения при заказе: ДТПS145-0019.400

Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь «платинородий-платина», материал защитной арматуры– корунд CER795, c диапазоном измерения температуры: 0…+1300 °С, с изолированным рабочим спаем, диаметр термоэлектродов: платинородий – 0,4 мм, платина – 0,5 мм, с металлической коммутационной головкой, длиной монтажной части 400 мм, в корпусе 145.
