Термоэлектрические преобразователи по каталогу Овен

ДТПХхх4 / ДТПХхх5 Термопары взрывозащищенные

ДТПХхх4 / ДТПХхх5 Термопары взрывозащищенные
Раздел: Термоэлектрические преобразователи по каталогу Овен

Термопары во взрывозащищенном исполнении в отличие от датчиков в общепромышленном исполнении применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ.



  • Информация
  • Документация
  • Смотрите также

  • По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «Ех-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.

    Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

    Среда измерения

    Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

    Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

    Искробезопасная электрическая цепь — это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

    Взрывозащищенность датчика обеспечивается следующими средствами:

    • Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
    • Ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений.
    • Ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

    Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТП.03 / ИСКРА –ТП.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).

    Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН:

    0Ех ia IIC T1...Т6 Ga Х
    0 Датчики относятся к категории особо взрывобезопасного оборудования
    Ех Знак соответствия стандартам взрывозащиты
    ia Вид взрывозащиты — искробезопасная цепь, уровень «ia» (наивысший)
    IIC Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)
    Т1…Т6 Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице ниже
    Ga Уровень взрывозащиты датчика — «очень высокий», применены дополнительные средства взрывозащиты
    Х Особые условия эксплуатации датчиков

    Показатели надежности:

    Вероятность безотказной работы Температура применения, °С Гарантийный срок эксплуатации Средний срок службы, не менее
    ДТПК и ДТПN на основе КТМС
    0,95 за 40 000 часов -40...+600 5 лет 10 лет
    0,95 за 16 000 часов +600...+900 2 года 4 года
    0,95 за 8 000 часов +900…+1100 1 год 2 года
    Не нормируется +1100...+1300 — —
    ДТПL на основе КТМС
    0,95 за 40 000 часов -40...+600 5 лет 10 лет
    ДТПJ на основе КТМС
    0,95 за 40 000 часов -40...+600 5 лет 10 лет
    0,95 за 16 000 часов +600…+800 2 года 4 года

    Интервал между поверками для ДТПL на основе КТМС, а также ДТПК174, 184, 234, 464 – 5 лет; для всех остальных ДТП — 2 года.

    Температурный класс в маркировке взрывозащиты:

    Температурный класс Т1 Т2 Т3 Т4 Т5 Т6
    Температура окружающей и контролируемой среды, не более 425 °С 275 °С 195 °С 130 °С 95 °С 80 °С

    Особые условия эксплуатации датчиков (знак Х в конце маркировки):

    • Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
    • Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
    • Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

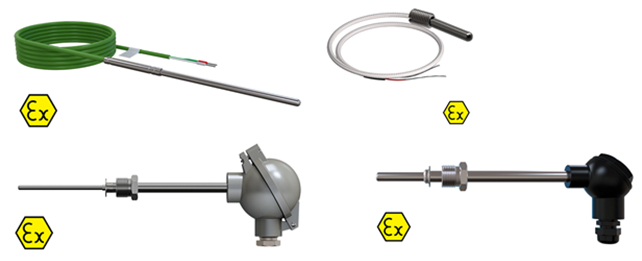

    Термопары во взрывозащищенном исполнении:

    • ДТПХхх4 Термопары на основе КТМС с кабельным выводом EXIA
    • ДТПХхх5 Термопары на основе КТМС с коммутационной головкой EXIA
    • ДТПХхх4 Термопары проволочные с кабельным выводом EXIA
    • ДТПХхх5 Термопары проволочные с коммутационной головкой EXIA

    Подробнее:

    ДТПХхх4 Термопары на основе КТМС с кабельным выводом EXIA

    Конструктивные исполнения термопар на основе КТМС с кабельным выводом с EXIA (модели ХХ4)

    Конструктивное исполнение Модель Параметры Материал Длина монтажной части L*, мм
    174 D = 2,0 мм
    D1 = 10 мм    		 ДТПК
    сталь AISI321
    (-40 (0)…+400 °C)**    		 60, 80, 100,
    120,160, 200,
    250, 320
    184 D = 3,0 мм
    D1 = 10 мм    		 ДТПL
    сталь 12Х18Н10Т
    (-40…+400 °С)
    ДТПК
    сталь AISI 321
    (-40 (0)…+400 °C)**    		 60, 80, 100,
    120,160, 200,
    250, 320
    444 D = 4,5 мм ДТПК
    сталь AISI310
    (-40 (0)…+900 °C)**
    ДТПJ
    сталь AISI316
    (-40…+600 °C)
    ДТПN
    сплав Nicrobell D
    (-40 (0)…+1250 °C)**    		 60, 100...30000,
    кратно 10
    454 D = 1,5 мм ДТПК
    сталь AISI321
    (-40 (0)…+800 °C)**
    ДТПК
    сталь 12Х18Н10Т
    (-40…+600 °C)
    334 D = 2,0 мм ДТПК
    сталь AISI321
    (-40 (0)…+800 °C)**
    344 D = 3,0 мм ДТПL
    сталь 12Х18Н10Т
    (-40…+600 °С)
    ДТПК
    сталь AISI321
    (-40 (0)…+800 °C)**
    ДТПJ
    сталь AISI316
    (-40…+600 °C)
    464 D = 3,0 мм
    D1 = 7,2 мм БС7    		 ДТПL
    сталь 12Х18Н10Т
    (-40…+400 °С)
    ДТПК
    сталь AISI321
    (-40 (0)…+400 °C)**
    ДТПJ
    сталь AISI316
    (-40…+400 °C)    		 10...100,
    кратно 10
    234 D = 4,5 мм
    D1 = 12,5 мм БС12    		 ДТПJ
    сталь AISI316
    (-40…+400 °C)
    ДТПК
    сталь AISI310
    (-40 (0)…+400 °C)**
    364 D = 1,5 мм ДТПК сталь AISI321
    (-40 (0)…+800 °C)**    		 60, 100...30000,
    кратно 10
    374 D = 2,0 мм
    384 D = 3,0 мм ДТПК
    сталь AISI 321
    (-40 (0)…+800 °C)**
    ДТПJ
    сталь AISI 316
    (-40…+750 °C)
    284 D = 4,5 мм ДТПJ
    сталь AISI316
    (-40…+600 °C)
    ДТПN
    сплав Nicrobell D
    (-40 (0)…+1250 °C)**
    ДТПК
    сталь AISI 310
    (-40 (0)…+900 °C)**
    394 D = 3,0 мм ДТПJ
    сталь AISI 316
    (-40…+750 °C)
    ДТПК
    сталь AISI 321
    (-40 (0)…+800 °C)**
    724 D = 3,0 мм ДТПL
    сталь 12Х18Н10Т
    (-40…+600 °С)
    ДТПК
    сталь AISI 321
    (-40 (0)…+800 °C)**
    ДТПJ
    сталь AISI 316
    (-40…+750 °C)    		 10...500,
    кратно 10

    * Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
    **Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °С.

    Примечание. ДТПК из КТМС 3 и 4,5 мм, сталь AISI 316 (-40…+900 ⁰С) доступны на заказ. Максимальная температура узлов вывода (переходных втулок, мест перехода "арматура - кабельный вывод") для ДТПХхх4 - 200 °С.

    Технические характеристики:

    Характеристика Значение
    ДТПLхх4 ДТПКхх4 ДТПJхх4 ДТПNхх4
    Номинальная статическая характеристика (НСХ) ТХА (L) ТХА (К) ТЖК (J) ТНН (N)
    Рабочий диапазон преобразования -40...+400 °С -40...+600 °С
    -40...+800 °С
    -40...+900 °С    		 0...+600 °С
    0...+800 °С
    0...+900 °С    		 -40...+400 °С
    -40...+750 °С    		 -40…+1000 °С
    -40…+1250 °С    		 0…+1000 °С
    0…+1250 °С
    Класс допуска 2 2 1 1 2 1
    Условное давление, не более 0,1…6,3 МПа, в зависимости от конструктивного исполнения
    Исполнение рабочего спая термопары, относительно корпуса датчика изолированный
    неизолированный
    Диаметр КТМС 3,0 мм 1,5 мм
    2,0 мм
    3,0 мм
    4,5 мм    		 3,0 мм
    4,5 мм    		 4,5 мм
    Показатель тепловой инерции, с, не более:
    — с изолированным рабочим спаем 4
    — с неизолированным рабочим спаем 3
    Степень защиты по ГОСТ14254 IP67
    Материал защитной оболочки КТМС сталь 12Х18Н10Т сталь 12Х18Н10Т
    сталь AISI 321
    сталь AISI 310
    сталь AISI 316    		 сталь AISI 316 сплав Nicrobell D
    Маркировка взрывозащиты 0 Ex ia IICT1...T6
    Параметры искробезопасных электрических цепей Ui=30 В;
    Ii=120 мA;
    Li=0,15 мГн;
    Сi=0,15 мкФ

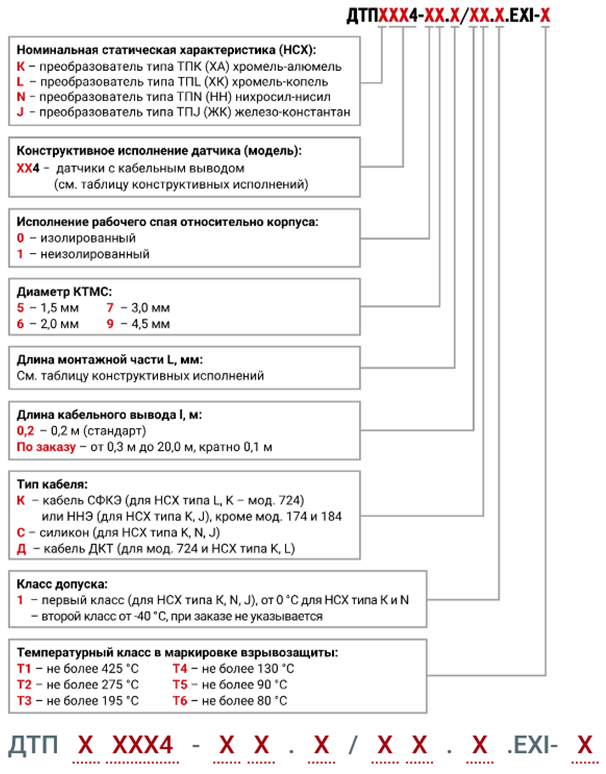

    Модификации:

    Пример обозначения при заказе: ОВЕН ДТПN444-09.1600/1,5C.1.ЕXI-Т2

    Это означает, что к изготовлению и поставке подлежит преобразователь термоэлектрический «нихросил-нисил» с диапазоном измерения температуры: 0…+1250 оС, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, длиной монтажной части 1600 мм, длиной кабельного вывода 1,5 м, модель 444, во взрывозащищенном исполнении, температурный класс Т2 (температура поверхности датчика до 275 °С).


    ДТПХхх5 Термопары на основе КТМС с коммутационной головкой EXIA

    Конструктивное исполнение коммутационных головок для ОВЕН ДТПХхх5 на основе КТМС

    Конструктивное исполнение головки Увеличенная (стандарт) Увеличенная с защелкой (по заказу)
    Материал головки пластмассовая металлическая металлическая

    Модели 275, 285, 295, 365 275, 285, 295, 365, 115–165, 225 115–165, 225 по заказу

    Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

    • 200 °С — для клеммных головок из алюминиевого сплава
    • 120 °С — для головок из полиамида

    Конструктивные исполнения термопар на основе КТМС с коммутационной головкой с EXIA (модели ХХ5)

    Конструктивное исполнение Модель Параметры Материал Длина монтажной части L*, мм
    275 D = 3 мм
    D = 4,5 мм    		 ДТПL
    сталь 12Х18Н10Т
    (-40…+600 °С)
    диаметр КТМС 3,0 мм

    ДТПK
    сталь AISI321
    (-40 (0)…+800 °С)***
    диаметр КТМС 3,0 мм
    диаметр КТМС 4,5 мм

    сталь AISI310
    (-40 (0)…+900 °С)
    диаметр КТМС 4,5 мм
    сталь AISI316
    (-40 (0)…+900 °С)***
    диаметр КТМС 4,5 мм
    диаметр КТМС 3,0 мм

    ДТПN
    сплав Nicrobell D
    (-40 (0)…+1250 °С)
    диаметр КТМС 4,5 мм

    ДТПJ
    сталь AISI316
    (-40…+600 °С)
    диаметр КТМС 3,0 мм
    диаметр КТМС 4,5 мм    		 60...30000
    кратно 10

    Подвижный штуцер    		 285 D = 3 мм
    D = 4,5 мм
    M = 20×1,5 мм
    S = 22 мм

    Подвижный штуцер    		 295 D = 3 мм
    D = 4,5 мм
    M = 20×1,5 мм
    S = 22 мм
    365 D = 3 мм
    D = 4,5 мм
    M = 20×1,5 мм
    S = 27 мм
    115 D = 20 мм
    Диаметр КТМС 3 мм, 4,5 мм    		 ДТПL
    сталь 12Х18Н10Т
    (-40...+600 °С)
    Диаметр КТМС 3,0 мм

    ДТПK
    сталь 12Х18Н10Т
    (−40 (0)...+800 °С)***
    сталь 15Х25Т
    (−40 (0)...+1000 °С)***
    сталь AISI316Ti
    (−40 (0)...+900 °С)***
    сталь AISI 310
    (−40 (0)...+1100 °С)***
    сталь ХН45Ю
    (−40 (0)...+1100 °С)***
    Диаметр КТМС 4,5 мм

    ДТПN
    сталь AISI310
    (-40 (0)…+1100 °С)***
    сталь ХН45Ю
    (-40 (0)...+1250 °С)***
    Диаметр КТМС 4,5 мм    		 L1, L2:
    250, 320,
    400, 500,
    630, 800,
    1000, 1250,
    1600, 2000
    125 D = 20 мм
    Диаметр КТМС 3 мм, 4,5 мм    		 250, 320,
    400, 500,
    630, 800,
    1000, 1250,
    1600, 2000
    135 D = 20 мм,
    M = 27×2 мм**,
    S = 32 мм
    Диаметр КТМС 3 мм, 4,5 мм
    225 D = 20 мм
    Диаметр КТМС 4,5 мм    		 ДТПK
    сталь ХН45Ю
    (-40 (0)...+1100 °С)***
    Диаметр КТМС 4,5 мм

    ДТПN
    сталь ХН45Ю
    (-40 (0)...+1250 °С)***
    Диаметр КТМС 4,5 мм
    145 D = 12 мм,
    D1 = 20 мм
    Диаметр КТМС 4,5 мм    		 ДТПK
    корунд CER795
    (-40 (0)...+1100 °С)***
    Диаметр КТМС 4,5 мм

    ДТПN
    корунд CER795
    (-40 (0)...+1250 °С)***
    Диаметр КТМС 4,5 мм
    155 D = 20 мм,
    D1 = 30 мм
    Диаметр КТМС 4,5 мм
    165 D = 20 мм,
    D1 = 30 мм,
    M = 27×2 мм**,
    S = 32 мм    		 250, 320,
    400, 500,
    630, 800,
    1000, 1250,
    1600

    * Длина монтажной части L выбирается при заказе. Для модели 115 при заказе указывается соотношение длин L1 / L2.
    ** По спец. заказу возможно изготовление датчика с трубной резьбой.
    *** Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °С.

    Для ДТП мод. 145, 155, 165:

    • температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С.

    Технические характеристики:

    Характеристика Значение
    ДТПLхх5 ДТПКхх5 ДТПJхх5 ДТПNхх5
    Номинальная статическая характеристика (НСХ) ТХА (L) ТХА (К) ТЖК (J) ТНН (N)
    Рабочий диапазон преобразования, оС -40…+600 -40...+800
    -40...+900
    -40...+1000
    -40...+1100    		 -0...+800
    -0...+900
    -0...+1000
    -0...+1100    		 -40...+600 -40...+1250 -0...+1250
    Класс допуска 2 2 1 1 2 1
    Условное давление, МПа, не более 0,4…10 (в зависимости от конструктивного исполнения)
    Исполнение рабочего спая термопары, относительно корпуса датчика изолированный
    неизолированный
    Диаметр КТМС, мм 3,0 3,0; 4,5 4,5
    Показатель тепловой инерции, с, не более:
    — с изолированным рабочим спаем 4
    — с неизолированным рабочим спаем 3
    Степень защиты по ГОСТ14254 IP54, IP67
    Материал защитной оболочки КТМС сталь 12Х18Н10Т сталь 12Х18Н10Т
    сталь AISI310
    сталь AISI316
    сталь AISI321
    сталь 15Х25Т
    сталь ХН45Ю
    корунд CER795    		 сталь AISI316 сплав Nicrobell D
    сталь ХН45Ю
    корунд CER795
    Маркировка взрывозащиты 0ExiaIICT1...T6
    Параметры искробезопасных электрических цепей Ui=10,2 В;
    Ii=200 мA;
    Li=0,75 мГц;
    Сi=2,75 мкФ

    Модификации:

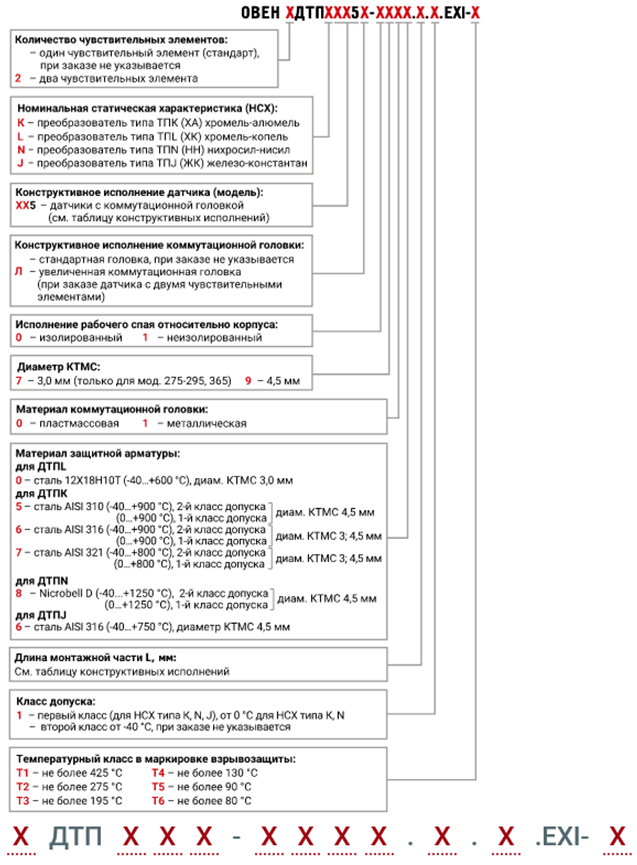

    Обозначение при заказе для мод. 275-295, 365

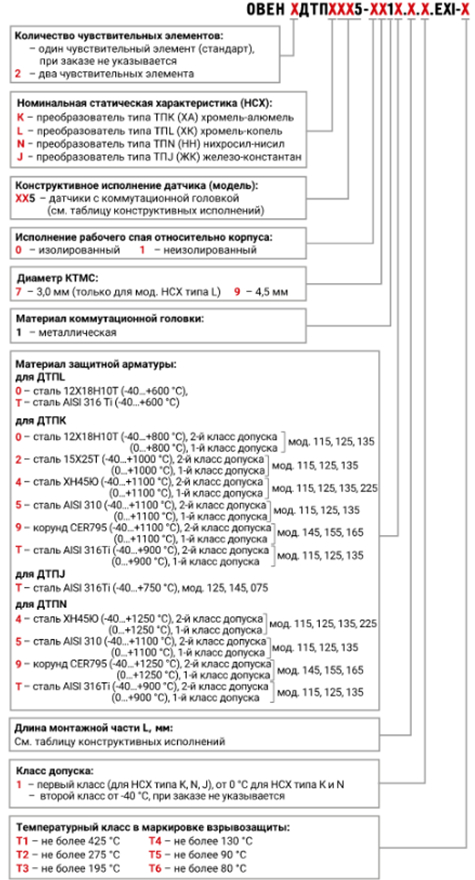

    Обозначение при заказе для мод. 115-165, 225

    Пример обозначения при заказе: ДТПN285-0918.1000.1.ЕХI-Т1

    Это означает, что к изготовлению и поставке подлежит преобразователь термоэлектрический «нихросил-нисил» с диапазоном измерения температуры: -0…+1250 оС, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, длиной монтажной части 1000 мм, с металлической коммутационной головкой, модель 285, во взрывозащищенном исполнении, температурный класс Т1 (температура поверхности датчика до 425 °С).

    Преобразователи термоэлектрические на основе КТМС с Г-образной монтажной частью, мод.115


    ДТПХхх4 Термопары проволочные с кабельным выводом EXIA

    Конструктивное исполнение:

    Конструктивное исполнение Модель Параметры Материал Длина монтажной части L*, мм
    014 D = 5 мм ДТПК, ДТПL
    латунь
    (-40…+300 °C)    		 25
    024 D = 8 мм ДТПК, ДТПL
    сталь 12Х18Н10Т
    (-40…+400 °С)    		 30
    034 D = 5 мм
    М = 8×1 мм**    		 ДТПК, ДТПL
    латунь
    (-40…+300 °С)    		 25
    044 D = 8 мм
    M = 12×1,5 мм**    		 ДТПК, ДТПL
    сталь 12Х18Н10Т
    (-40…+400 °С)    		 30
    054 D = 6 мм
    М = 16×1,5 мм**
    S = 22 мм,
    h = 9 мм    		 60, 80, 100,
    120, 160, 180,
    200, 250, 320,
    400, 500, 630,
    800, 1000
    064 D = 8 мм
    M = 20×1,5 мм**
    S = 27 мм,
    h = 8 мм
    074 D = 10 мм
    M = 20×1,5 мм**
    S = 27 мм,
    h = 8 мм
    084 D = 10 мм
    M = 20×1,5 мм**
    S = 27 мм,
    h = 8 мм
    094 D = 6 мм,
    D1 = 13 мм
    104 D = 8 мм,
    D1 = 18 мм
    114 D = 10 мм,
    D1 = 18 мм

    Подвижный штуцер    		 124 D = 6 мм
    M = 16×1,5 мм**
    S = 17 мм    		 10, 32, 40,
    60, 80, 120,
    160, 200, 250,
    320, 400, 500
    134 D = 8 мм
    M = 20×1,5 мм**
    S = 22 мм
    144 D = 10 мм
    M = 20×1,5 мм**
    S = 22 мм

    Подвижный штуцер    		 154 D = 10 мм
    M = 20×1,5 мм**
    S = 22 мм
    194 D = 5 мм,
    D1 = 10 мм    		 60, 80, 100,
    120, 160, 200,
    250, 320
    204 M = 10×1 мм**
    S = 14 мм    		 ДТПК, ДТПL
    латунь
    (-40…+400 °С)    		 40, 65
    534 d = 4,5 мм
    Под М4    		 ДТПК, ДТПL
    сталь 12Х18Н10Т
    (-40…+250 °C – c кабелем СФКЭ;
    -40…+300 °C – c кабелем ДКТ;
    −40…+400 °C c кабелем КТППЭ)    		 39
    554 d = 5,5 мм
    Под М5    		 39
    564 d = 6,4 мм
    Под М6
    D = 19 мм
    S = 0,5 мм    		 58
    574 d = 8,4 мм
    Под М8
    D = 22 мм
    S = 0,75 мм    		 61
    584 d = 10,5 мм
    Под М10
    D = 26 мм
    S = 0,75 мм    		 63
    594 d = 13 мм
    Под М12
    D = 30 мм
    S = 1,0 мм    		 71
    644 D = 4,5 мм
    М = 6×1 мм
    S = 10 мм    		 ДТПК, ДТПL
    сталь 12Х18Н10Т
    (-40…+300 °C – c кабелем ДКТ)    		 13, 20, 30

    * Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
    ** По спец. заказу возможно изготовление датчика с трубной резьбой.

    Примечания:

    1. С кабельным выводом из СФКЭ и диаметром термоэлектродов 0,7 мм изготавливаются только модели с диаметром арматуры 10 мм: 074, 114, 144,154.
    2. С кабельным выводом из СФКЭ изготавливаются:
      • Модели с диаметром арматуры 6 мм: ДТПХ124, ДТПХ094.
      • Модели с диаметром монтажной части 8 мм, кроме ДТПХ024 и ДТПХ044.
    3. С кабельным выводом из СФКЭ и диаметром арматуры 5 мм датчики не изготавливаются.

    Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

    Технические характеристики:

    Характеристика Значение
    ДТПКхх4 ДТПLхх4
    Номинальная статическая характеристика (НСХ) K (ХА) хромель-алюмель L (ХК) хромель-копель
    Рабочий диапазон измеряемых температур: -40...+400 °С
    Условное давление 0,16…0,4 МПа (в зависимости от конструктивного исполнения)
    Класс допуска датчика 2
    Исполнение рабочего спая термопары, относительно корпуса датчика изолированный
    неизолированный
    Диаметр термоэлектродной проволоки, мм 0,5; 0,7
    Показатель тепловой инерции, не более:
    — с изолированным рабочим спаем 20 с
    — с неизолированным рабочим спаем 10 с
    Количество рабочих термопар в изделии 1 или 2
    Материал защитной арматуры латунь
    сталь 12Х18Н10Т
    Степень защиты по ГОСТ 14254 IP54
    Маркировка взрывозащиты 0Ex ia IICT1...T6
    Параметры искробезопасных электрических цепей Ui=30 В;
    Ii=120 мA;
    Li=0,15 мГн;
    Сi=0,15 мкФ

    Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1%.

    Модификации:


    ДТПХхх5 Термопары проволочные с коммутационной головкой EXIA

    Конструктивное исполнение коммутационной головки для ДТП:

    Стандартное исполнение Увеличенная
    Пластмассовая Металлическая Пластмассовая Металлическая
    М16×1,5 Кабельный ввод М16×1,5 Кабельный ввод М16×1,5 Кабельный ввод М20×1,5
    Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 8 мм Диаметр подключаемого кабеля до 10 мм

    Конструктивные исполнения датчиков

    Конструктивное исполнение Модель Параметры Материал Длина монтажной части L*, мм
    015 D=8 мм ДТПL
    сталь 12Х18"Н10Т
    (-40…+600 °С)

    ДТПК
    сталь 12Х18Н10Т
    (-40…+800 °С)    		 60, 80, 100,
    120, 160, 180,
    200, 250, 320,
    400, 500, 630,
    800, 1000, 1250,
    1600, 2000
    025 D=10 мм ДТПL
    сталь 12Х18Н10Т
    (-40…+600 °С)

    ДТПК
    сталь 12Х18Н10Т
    (-40…+800 °С)

    ДТПК
    сталь 10Х23Н18
    (-40…+900 °С)

    Подвижный штуцер    		 035 D=8 мм,
    M=20×1,5 мм**,
    S=22 мм    		 ДТПL
    сталь 12Х18"Н10Т
    (-40…+600 °С)

    ДТПК
    сталь 12Х18Н10Т
    (-40…+800 °С)
    045 D=10 мм,
    M=20×1,5 мм**,
    S=22 мм    		 ДТПL
    сталь 12"Х18Н10Т
    (-40…+600 °С)

    ДТПК
    сталь 12Х18Н10Т
    (-40…+800 С)

    ДТПК
    сталь 10Х23Н18
    (-40…+900 °С)

    Подвижный штуцер    		 055 D=10 мм,
    M=20×1,5 мм**,
    S=22 мм    		 ДТПL
    сталь 12Х18Н10Т
    (-40…+600 °С)

    ДТПК
    сталь 12Х18Н10Т
    (-40…+800 °С)    		 80, 100,120,
    160, 180, 200,
    250, 320, 400,
    500, 630, 800,
    1000, 1250, 1600,
    2000
    065 D=8 мм,
    M=20×1,5 мм**,
    S=27 мм    		 ДТПL
    сталь 12Х18Н10Т
    (-40…+600 °С)

    ДТПК
    сталь 12Х18Н10Т
    (-40…+800 °С)    		 60, 80, 100,
    120, 160, 180,
    200, 250, 320,
    400, 500, 630,
    800, 1000, 1250,
    1600, 2000
    075 D=10 мм,
    M=20×1,5 мм**,
    S=27 мм    		 ДТПL
    сталь 12Х18Н10Т
    (-40…+600 °С)

    ДТПК
    сталь 12Х18Н10Т
    (-40…+800 °С)

    ДТПК
    сталь 10Х23Н18
    (-40…+900 °С)
    085 D=10 мм,
    M=27×2 мм**,
    S=32 мм    		 ДТПL
    сталь 12Х18Н10Т
    (-40…+600 °С)

    ДТПК
    сталь 12Х18Н10Т
    (-40…+800 °С)

    ДТПК
    сталь 10Х23Н18
    (-40…+900 °С)

    Подвижный штуцер    		 095 D=10 мм,
    M=20×1,5 мм**,
    S=22 мм    		 ДТПL
    сталь 12Х18Н10Т
    (-40…+600 °С)

    ДТПК
    сталь 12Х18Н10Т
    (-40…+800 °С)

    ДТПК
    сталь 10Х23Н18
    (-40…+900 °С),
    диаметр 10 мм
    105 D=8 мм,
    M=20×1,5 мм**,
    S=2 мм    		 ДТПL
    сталь 12Х18Н10Т
    (-40…+600 °С)

    ДТПК
    сталь 12Х18Н10Т
    (-40…+800 °С)

    Подвижный штуцер    		 185 D=10 мм,
    M=22×1,5 мм**,
    S=27 мм    		 ДТПL
    сталь 12Х18Н10Т
    (-40…+600 °С)

    ДТПК
    сталь 12Х18Н10Т
    (-40…+800 °С)

    ДТПК
    сталь 10Х23Н18
    (-40…+900 °С),
    диаметр 10 мм    		 80, 100, 120,
    160, 180,200,
    250, 320, 400,500, 630, 800, 1000, 1250, 1600, 2000
    195 D=10 мм,
    M=27×2 мм**,
    S=32 мм

    Подвижный штуцер    		 205 D=10 мм,
    M=22×1,5 мм**,
    S=27 мм,
    R=9,5 мм
    215 D=10 мм,
    M=27×2 мм**,
    S=32 мм,
    R=12 мм

    Подвижный штуцер    		 265 D=6 мм,
    M=22×1,5 мм**,
    S=27 мм    		 ДТПL
    сталь 12Х18Н10Т
    (-40…+600 °С)

    ДТПК
    сталь 12Х18Н10Т
    (-40…+800 °С)    		 80, 100, 120,
    160, 180, 200,
    250, 320, 400,
    500, 630, 800,
    1000

    * Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
    ** По спец. заказу возможно изготовление датчика с трубной резьбой.

    Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

    Технические характеристики:

    Характеристика Значение
    ДТПLхх5 ДТПКхх5
    Номинальная статическая характеристика (НСХ) L (ХК) хромель-копель K (ХА) хромель-алюмель
    Рабочий диапазон измеряемых температур -40...+600 °С -40…+800°С
    -40…+900°С
    Условное давление 0,4…10 МПа (в зависимости от конструктивного исполнения)
    Класс допуска датчика 2
    Исполнение рабочего спая термопары, относительно корпуса датчика изолированный
    неизолированный
    Диаметр термоэлектродной проволоки 0,5 мм; 0,7 мм; 1,2 мм
    Показатель тепловой инерции, не более:
    — с изолированным рабочим спаем 20 с
    — с неизолированным рабочим спаем 10 с
    Количество рабочих термопар в изделии 1 или 2
    Материал защитной арматуры сталь 12Х18Н10Т
    сталь 10Х23Н18
    Степень защиты по ГОСТ 14254 IP54
    Маркировка взрывозащиты 0Ex ia IICT1...T6
    Параметры искробезопасных электрических цепей

    Ui=30 В;
    Ii=120 мA;
    Li=0,15 мГн;
    Сi=0,15 мкФ

    Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1%.

    Модификации:

    Примечание.

    1. При измерении температуры выше 180 С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.
    2. Для моделей 015 – 105, 185 – 265 из стали 12Х18Н10Т с длиной погружной части 60 – 200 мм указанные температурные диапазоны обеспечиваются только при использовании металлической коммутационной головки.

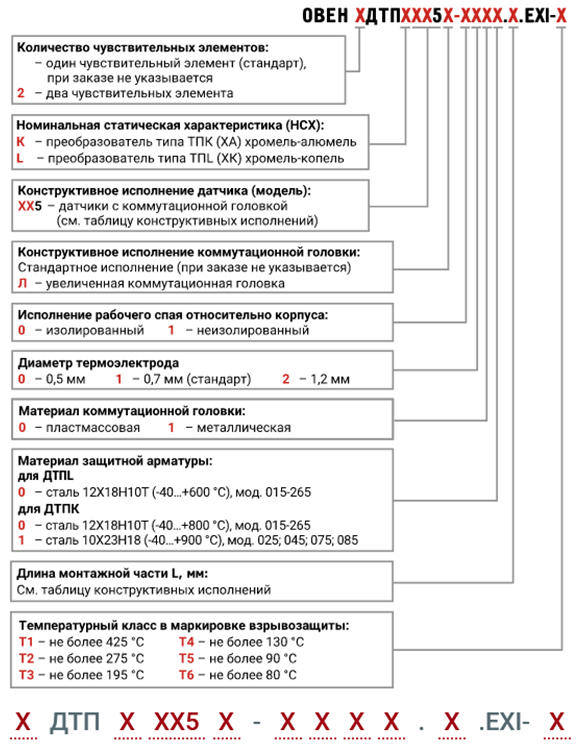

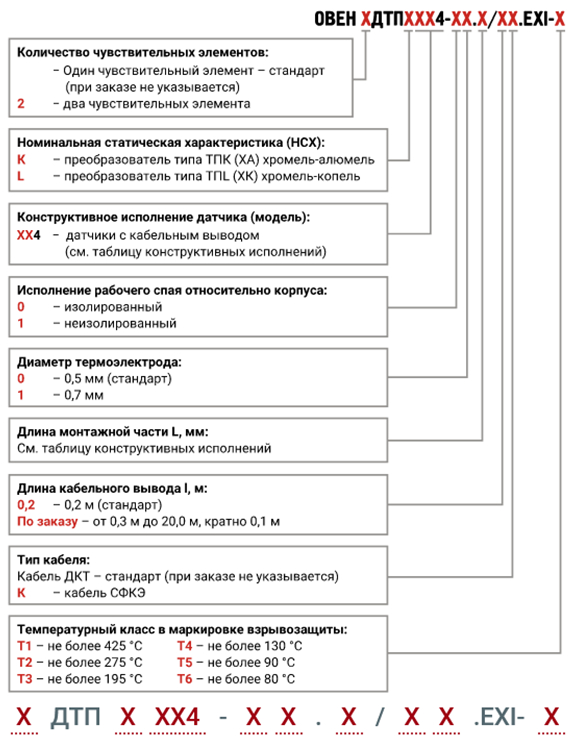

    Пример обозначения при заказе: ОВЕН ДТПК075-0110.160.ЕXI-Т3

    Это означает, что к изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-алюмель» с диапазоном измерения температуры: -40…+800 оС, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, металлической коммутационной головкой, длиной монтажной части 160 мм, в корпусе 075, во взрывозащищенном исполнении, температурный класс Т3 (температура поверхности датчика до 195 °С).

  • Технические характеристики

    Руководство по эксплуатации
    Каталог

Заказать обратный звонок Оставьте ваши конкакты, и наш менеджер свяжется в Вами в ближайшее время
г. Ростов-на-Дону
тел.:
+7 (863) 221-25-48


г. Ставрополь
тел.:
+7 (8652) 49-04-36


г. Краснодар
тел.:
+7 (861) 944-13-02
Внимание! Изменился адрес
Новый адрес офиса-склада:
ул. Магнитогорская 1г
(в 350 метрах от старого адреса).
Тел.: (863) 221-25-48.
