ТР Термостат капиллярный

Раздел:

Предназначен для регулирования температуры жидких и газовых сред.

Информация
Документация
Смотрите также

Принцип работы основан на свойстве объемного температурного расширения. В медной погружной гильзе находится термочувствительный баллон. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и пере дает усилие на контактную группу. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.

Особенности:

Пригоден для использования в системах холодильного оборудования
Широкий диапазон регулировки
Виброустойчивость
Настенное крепление
Компактные размеры
Для установки термобаллона на объект могут использоваться гильзы ГЗ-В подходящего диаметра и длины. Гильза повышает устойчивость к воздействию агрессивных измеряемых сред и обеспечивает защиту от давления рабочей среды. Фиксация гильзы может осуществляться силиконовым герметиком (выбор герметика производится исходя из диапазона термостата)

Технические характеристики:

Параметры	Значения
Дифференциал	+5...15°С
Коммутационная способность реле	~16 А, 220 В
Длина капилляра	1000 мм
Степень защиты	IP40
Крепление	Настенное
Габаритные размеры	63×80×50 мм

Модель	Диапазон регулирования температуры, °С	Максимальная температура капилляра, °С	Длина погружной части, мм	Диаметр погружной части, мм	Вес, г
ТР-30	−30...0	+45	80	10	409
ТР-15	−15...+15	+45	120	12	415
ТР-40	0...+40	+70	120	12	450
ТР-70	−70...+35	+45	130	13	407
ТР-90	+40...+90	+120	120	12	463
ТР-120	+70...+120	+130	120	12	464

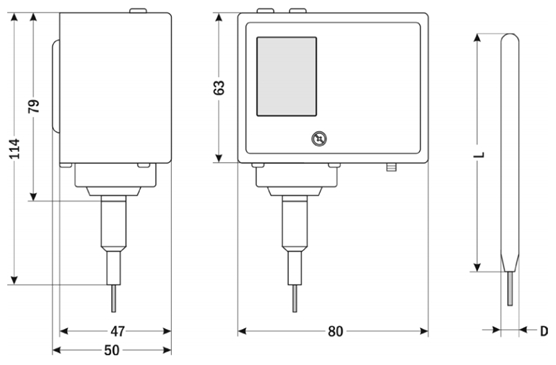

Габаритные размеры:

Размеры термобаллона, мм	ТР-30	ТР-15	ТР-40	ТР-70	ТР-90	ТР-120
Длина L	80	120	120	130	120	120
Диаметр D	10	12	12	13	12	12
