ДР-ТН Термостат накладной

Раздел:

Накладной термостат ДР-ТН с переключающим контактом предназначен для автоматического поддержания температуры труб систем радиаторного отопления, теплого пола, горячего водоснабжения и др.

Информация
Документация
Смотрите также

Термостат может использоваться для управления исполнительными устройствами (бойлерами, насосами, котлами, клапанами и т.д.), а также для включения сигнальных устройств.

Принцип работы основан на свойстве объемного температурного расширения. Исполнительным элементом является термочувствительная пластина. При нагреве пластина поднимается и передает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура точки измерения понижается, термочувствительная пластина опускается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.

Особенности:

Установка температуры при помощи поворотной шкалы
Работа на нагрев или охлаждение в зависимости от способа подключения
Не требует питания
Выступ на корпусе для крепления с помощью хомута

Технические характеристики:

Параметр	Значение
Диапазон регулирования температуры	+20…+90°С
Дифференциал	±6°С
Коммутационная способность реле	~15 (6*) A, 220 В (нагрев и охлаждение)
Контактная группа	Ag1000/1000
Ресурс работы	≥ 10⁵ циклов
Скорость изменения температуры	< 1°С/мин
Монтаж	на трубу
Max диаметр трубы	90 мм (крепление пружиной) 150 мм (крепление хомутом)
Степень защиты	IP20
Габаритные размеры	46×117×53 мм
Вес	141 г

* для индуктивной нагрузки

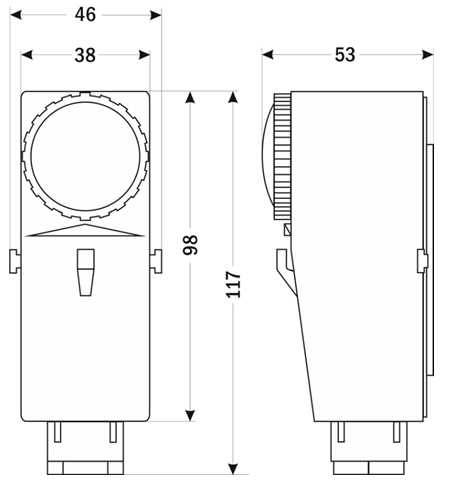

Габаритные размеры:
