ДР-ТП Термостат погружной

Раздел:

Погружной термостат ДР-ТП с переключающим контактом предназначен для регулирования температуры жидких и газообразных сред, неагрессивных к материалу погружной гильзы.

Информация
Документация
Смотрите также

Термостат может использоваться для управления исполнительными устройствами (калориферами, приборами нагрева, теплообменниками, вентиляторами и т.д.), а также для включения сигнальных устройств.

Принцип работы основан на свойстве объемного температурного расширения. В медной погружной гильзе находится термочувствительный баллон. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и передает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.

Особенности:

Установка температуры при помощи поворотной шкалы
Не требует питания
Штуцер со стандартной дюймовой резьбой G½" позволяет легко монтировать термостат в стандартное резьбовое отверстие в объекте измерения температуры, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы
Погружная гильза при износе должна быть заменена. Возможна замена на гильзы ГЗ-Н, ГЗЖ-Н подходящей длины, внутреннего диаметра и внешней резьбы
Работа на нагрев или охлаждение в зависимости от способа подключения

Технические характеристики:

Параметр	ДР-ТП-90	ДР-ТП-110
Диапазон регулирования температур	0...+90°С	+30...+110°С
Дифференциал	±6°С
Коммутационная способность реле	~16 (2,5) А, 220 В (нагрев) ~4 (0,5) А, 220 В (охлаждение)
Механическая износостойкость	≥ 10⁵ циклов
Скорость изменения температуры	< 1°С/мин
Максимальная температура корпуса	+80°С
Максимальная температура баллона	+125°С
Максимальное давление на гильзу	1 МПа
Материал погружной гильзы	Медь
Присоединение	Штуцер G½" (латунь)
Степень защиты	IP43
Габаритные размеры	108×55×163 мм
Вес	200 г

* для индуктивной нагрузки

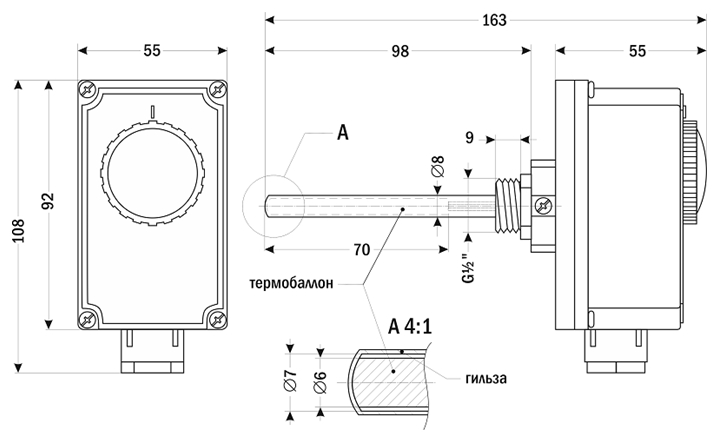

Габаритные размеры:
