DMD, DPS Дифференциальные датчики давления BD SENSORS RUS

Раздел:

Датчики дифференциального давления (датчики разности давления) — в датчиках данного типа давление подается на обе стороны измерительной мембраны, а выходной сигнал зависит от разности давлений. Датчики дифференциального давления используют для регулирования и управления технологическими процессами в различных отраслях промышленности.

Информация
Документация
Смотрите также

Обозначение кодов заказа

Тип

Вид

Описание

Преимущества и технические особенности

Характеристики

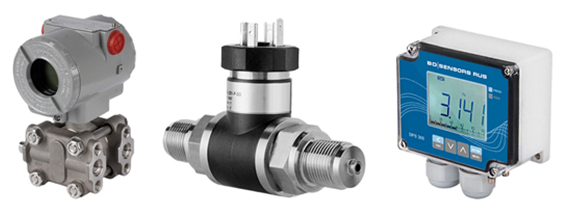

DMD 331D
Интеллектуальный высокоточный датчик разности давлений/уровня с HART-протоколом

Многофункциональный высокоточный интеллектуальный датчик дифференциального давления удовлетворяет самым строгим требованиям современной промышленности. Использование емкостного чувствительного элемента определяет устойчивость к перегрузкам и стабильность в течении длительного периода времени. Отличается большим рабочим статическим давлением. Применение в чувствительных элементах мембран из специализированных сплавов позволяет использовать датчик для измерения давления высокоагрессивных сред. Метрологические характеристики, удобство использования и дополнительные возможности обусловлены применением современной элементной базы.

Статическое давление до 320 бар
Возможность перенастройки диапазона до 1:120
Основная погрешность 0.075% ДИ
Дополнительная погрешность, вызванная изменением температуры измеряемой среды: 0.04% ДИ / 10°C
Дополнительная погрешность, вызванная изменением напряжения питания: менее 0.005% ДИ / В
Самодиагностика
Долговременная стабильность: 0.15% ДИ / 5 лет
Встроенный PID-контроллер, локальное конфигурирование
Независимая установка нуля и диапазона, установка их локально и удаленно
Соответствие требованиям электромагнитной совместимости
Взрывозащищенное исполнение: искробезопасная электрическая цепь и взрывонепроницаемая оболочка (0ExiaIICT4 / 1ExdIICT6)
Поворотный корпус и дисплей, прочная виброустойчивая конструкция

Диапазоны давления: до 250 бар, разрежение, дифференциальное
Основная погрешность: 0,075 % ДИ
Выходной сигнал: 4…20 мА, HART-протокол
Сенсор: емкостной
Диапазон температур измеряемой среды: -40…+105°C
Класс защиты: IP 68
Механическое присоединение: ½"-14 NPT, ¼"-18 NPT
Электрическое присоединение: M20x1.5, ½"-14 NPT, Pg 13.5

Среда	Область применения
вода газы топливо жидкости	нефтедобыча и переработка энергетика металлургия машиностроение химическая промышленность пищевая промышленность лабораторные исследования

DMD 331
Датчик разности давлений для универсального применения в промышленности

Датчик дифференциального давления для универсального применения в промышленности. Устойчив к односторонней перегрузке равной статистическому давлению. В качестве среды измерения выступают жидкости и газы неагрессивные к нержавеющей стали марки 1,4571 или 1,4435 и FKM. В зависимости от разности давлений на входах DMD 331 генерируется выходной сигнал пропорциональный разности давлений.

Экономичный датчик дифференциального давления
Защита от неправильного подключения, коротких замыканий и перепадов напряжений
Прочная и надёжная конструкция для тяжелых условий эксплуатации
Компактное исполнение

Диапазоны давления: от 0…0,2 до 0…16 бар, разрежение, дифференциальное
Основная погрешность: 1 / 0,5 % ДИ
Выходной сигнал: 4…20 мА, 0…10 В
Сенсор: кремниевый тензорезистивный
Диапазон температур измеряемой среды: -25…+125°C
Класс защиты: IP 65-67
Механическое присоединение: M20x1.5, G¼" (внутр.), G½", 7/16" UNF
Электрическое присоединение: DIN 43650, Binder 723 (5 конт.)

Среда	Область применения
вода газы жидкости	контроль технологических процессов контроль перепада давления на фильтрах коммунальное хозяйство водоподготовка

DPS 300
Преобразователь давления неагрессивных газов

Преобразователь давления DPS 300 разработан для измерения дифференциального и избыточного давления сухих, неагрессивных газов. DPS 300 может иметь до трёх вариантов перенастройки диапазона давления, а также переключаемый выходной сигнал ток/напряжение. Устройство оснащено двухстрочным ЖК-дисплеем. Дисплей показывает значения, статус контакта. Возможен вариант прибора как с двумя PNP - реле так и с двумя реле типа "сухой" контакт.

Различные типы выходных сигналов
Защита от высокого давления
Долговременная стабильность калибровочных характеристик
Защита от короткого замыкания, смены полярности, электрического перенапряжения
Надёжность работы в различных условиях
Малое время реакции
Продолжительный срок службы
Компактная форма
Дополнительно: жидкокристаллический дисплей

Диапазоны давления: от 0…0,0016 до 0…1 бар, избыточное, разрежение, дифференциальное
Основная погрешность: 1 % ДИ
Выходной сигнал: 3-х пров. 0…10 В, 0…20 мА (0…5 В, 4…20мА переключение); 2-х пров. 4…20 мА
Сенсор: кремниевый тензорезистивный
Диапазон температур измеряемой среды: 0…+50°C
Механическое присоединение: ниппель ∅6,6 мм или ∅4,4 мм
Электрическое присоединение: кабельный ввод М12х1,5

Среда	Область применения
неагрессивные газы	кондиционирование воздуха медицинское оборудование контроль перепада давления

DMD 331D. Технические характеристики
DMD 331. Технические характеристики
DPS 300. Технические характеристики
