Давление. Измерители-преобразователи

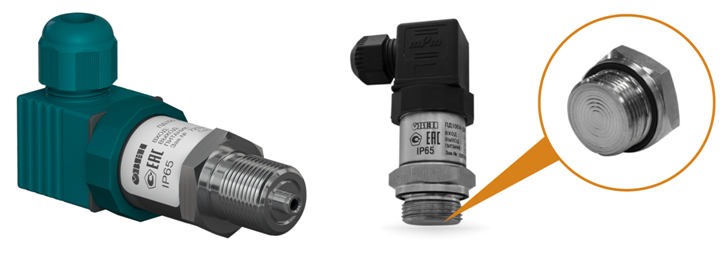

ПД100 модели 311, 1Х1, / ПД100И модели 1Х1, 8Х1, 141 Общепромышленные датчики давления

Раздел:

Давление. Измерители-преобразователи

• Информация
• Документация
• Смотрите также

•



  ТУ 4212-002-46526536-2009
  Декларация о соответствии ТР Таможенного союза
  Свидетельство об утверждении типа средств измерений
  Сертификат взрывозащиты Таможенного союза 1 Ex d IIC T6 Gb (ПД100-115)
  Сертификат промышленной безопасности на основании ЭПБ
  Санитарно-эпидемиологическое заключение Роспотребнадзора

  ПРЕИМУЩЕСТВА:

  • Повышенная надежность и стабильность характеристик.
  • Выполнены в корпусах из нержавеющей стали.
  • Высокая герметичность за счет покрытия микросхемотехники компаундом.
  • Степень защиты корпуса – IP65.
  • Соответствуют требованиям по устойчивости к воздействию электромагнитных помех по классу А по ГОСТ 30804.6.2-2013.
  • Для нормирования сигнала сенсора и температурной компенсации использована современная цифровая полиномиальная технология.
  • Малые габариты (от 80 мм) и вес датчиков позволяют устанавливать их в труднодоступных местах.

  ОВЕН ПД100 предназначены для применения в системах автоматического регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе на взрывоопасных производствах. Специализированные исполнения – для пищевой и химической промышленности, холодильной техники и т.п.

  Рабочая среда для датчиков ПД100 — различные жидкости (в том числе агрессивные), пар, газы (в том числе метан), газовые смеси, не агрессивные к материалу измерительной мембраны и уплотнения сенсора.

  • Виды измеряемого давления:
    • избыточное (ДИ);
    • избыточное-вакуумметрическое (ДИВ);
    • вакуумметрическое (ДВ).
  • Перегрузочная способность — от 200 до 500 % ВПИ.
  • Выходной сигнал 4…20 мА.
  • Удобство присоединения кабеля за счет разъема стандарта EN175301-803 форма А (DIN43650 А).

  ОВЕН ПД100И предназначены для применения в системах автоматического регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе на взрывоопасных производствах. Специализированные исполнения – для пищевой и химической промышленности, холодильной техники и т.п.

  Рабочая среда для датчиков ПД100И — различные жидкости (в том числе агрессивные), пар, газы (в том числе метан), газовые смеси, не агрессивные к материалу измерительной мембраны сенсора.

  • Высокостабильный сенсор с мембраной из нержавеющей стали AISI 316L вварен лазерной сваркой в штуцер из нержавеющей стали AISI 304S.
  • Внутренняя полость заполнена неполимеризующимся герметиком.
  • Виды измеряемого давления:
    • избыточное (ДИ);
    • избыточное-вакуумметрическое (ДИВ);
    • гидростатическое (ДГ);
    • вакуумметрическое (ДВ);
    • абсолютное (ДА).
  • Перегрузочная способность – от 200 до 500 % ВПИ.
  • Выходной сигнал 4…20 мА, цифровой Modbus.
  • Удобство присоединения кабеля за счет разъема стандарта EN175301-803 форма А (DIN43650 А).

  ПД100 модель 311
  Датчик давления бюджетный для вторичных процессов



  Малогабаритный датчик ПД100 представляет собой преобразователь избыточного давления с керамической измерительной мембраной и сенсором типа ТНК (тензомост-на-керамике) с выходным сигналом 4…20 мА.

  Преобразователи предназначены для систем регулирования и управления на объектах жилищно-коммунального хозяйства: тепловых пунктах, прямых и обратных трубопроводах сетевой воды систем ГВС/ХВС, теплосчетчиках, станциях подкачки воды, водозаборах.

  Не рекомендуется применение в системах, где возможны гидроудары.

  Среда измерения

  Жидкости (в том числе техническая вода), пар, газы, нейтральные к керамике.

  Отличительные особенности

  • Бюджетная цена.
  • Высокая химическая и коррозионная стойкость.
  • Устойчивость высоким температурам.
  • Малая дополнительная температурная погрешность.
  • Датчик внесен в Государственный реестр средств измерения.
  • Бесплатная заводская первичная поверка.

  Основные характеристики

  • Верхний предел измерений – от 0,1 до 10,0 МПа.
  • Тип измеряемого давления – избыточное (ДИ).
  • Диапазон температур измеряемой среды: –40…+135 °С.
  • Класс точности – 0,5 %; 1 %.
  • Межповерочный интервал – 2 года.

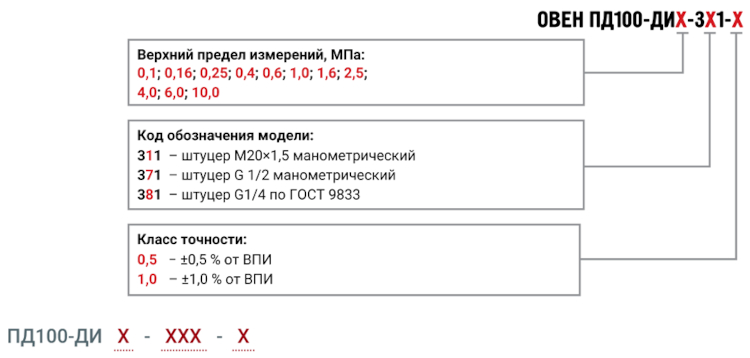

  Обозначение при заказе:



  ПД100 модели 1х1
  Датчик давления общепромышленный для объектов ЖКХ



  Малогабаритный датчик ПД100 представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии) с мембраной из нержавеющей стали с выходным сигналом 4…20 мА.

  Преобразователь давления ПД100 предназначен для вспомогательных производств промышленности и важных объектов ЖКХ: систем водоподготовки и теплоснабжения цехов, котельной автоматики, насосных станций водоканалов, маслостанций, промышленных компрессорных и т.п., где требуется точность и устойчивость характеристик.

  Среда измерения

  Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

  Отличительные особенности

  • Широкий диапазон измеряемого давления.
  • Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
  • Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
  • Устойчивость к гидроударам.
  • Стабильное значение "ноля" преобразователя.
  • Датчик внесен в Государственный реестр средств измерения.
  • Бесплатная заводская первичная поверка.

  Основные характеристики

  • Верхний предел измерений – от 0,016 до 40 МПа.
  • Тип измеряемого давления – избыточное (ДИ).
  • Диапазон температур измеряемой среды: –40…+100 °С.
  • Класс точности – 0,5 %; 1 %.
  • Межповерочный интервал - 2 года.

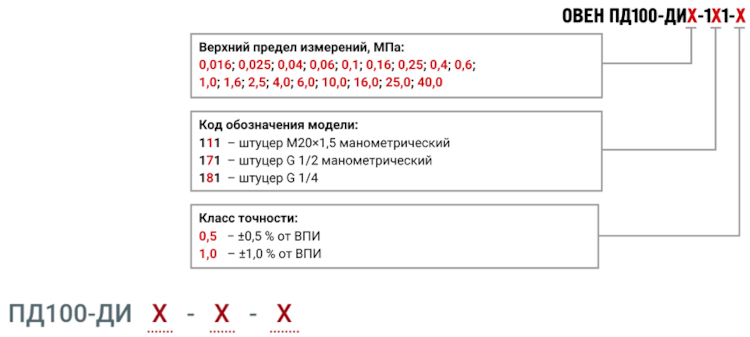

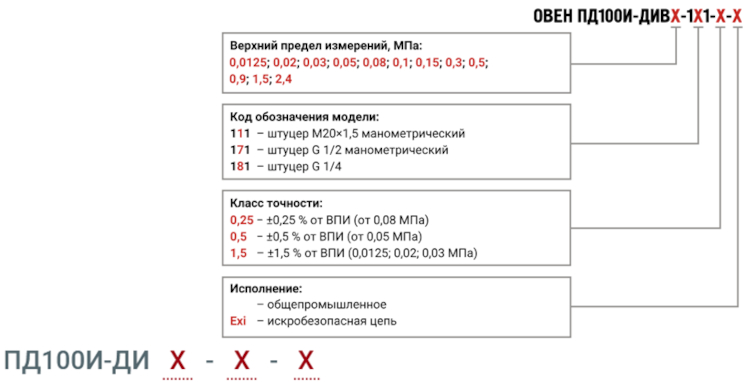

  Обозначение при заказе:



  ПД100И модели 1х1
  Датчик давления повышенной надёжности для основных производств



  Малогабаритный датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии) с мембраной из нержавеющей стали с выходным сигналом 4…20 мА.

  Преобразователь ПД100И предназначен для систем учета тепла (теплосчетчиков, тепловычислителей) в ЖКХ, а также для применений в удаленных и труднодоступных местах мониторинга в нефтегазовой сфере, для испытательной и лабораторной техники водоканалов и газовых сетей.

  Среда измерения

  Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

  Отличительные особенности

  • Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
  • Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
  • Низкий гистерезис, высокая точность измерения – благодаря использованию высостабильного европейского сенсора.
  • Устойчивость к гидроударам.
  • Стабильное значение "ноля" преобразователя.
  • Датчик внесен в Государственный реестр средств измерения.
  • Бесплатная заводская первичная поверка.

  Основные характеристики

  • Верхний предел измерений – от 0,01 до 4,0 МПа.
  • Тип измеряемого давления – избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
  • Диапазон температур измеряемой среды: –40…+100 °С.
  • Класс точности – 0,25 %; 0,5 %; 1,5 %.
  • Межповерочный интервал – 5 лет / 4 года.

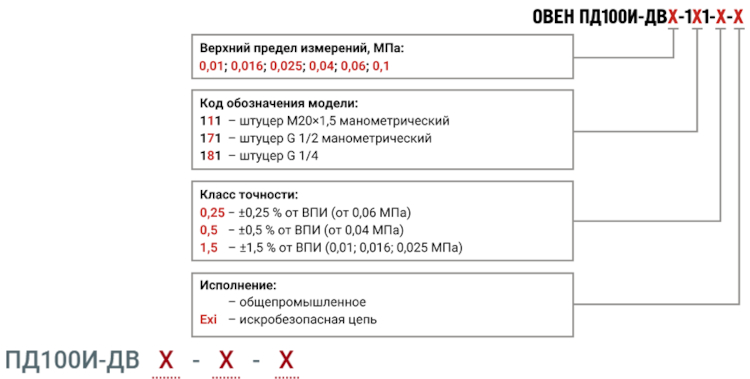

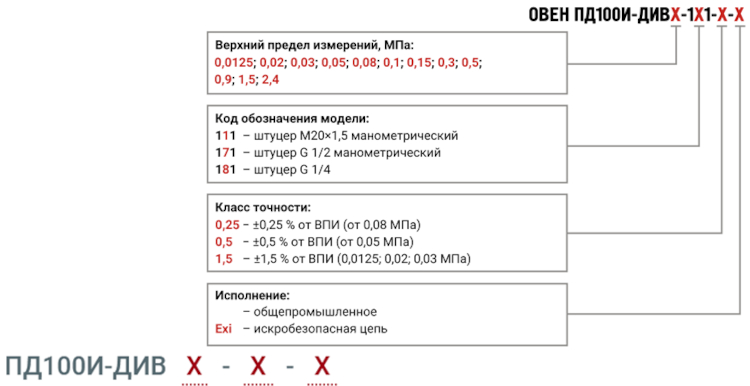

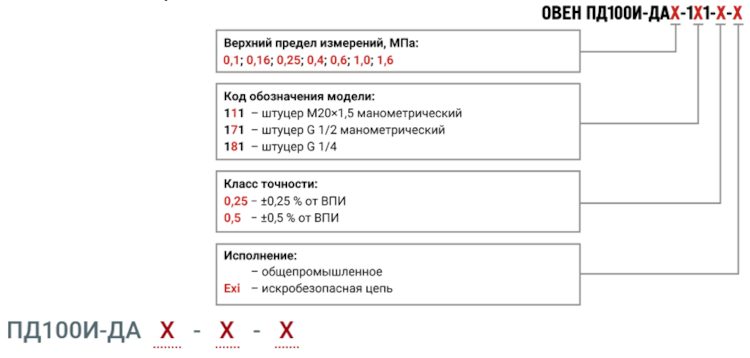

  Обозначение при заказе:









  ПД100И модели 8х1
  Датчик низкого давления для неагрессивных газов



  Малогабаритный датчик ПД100И представляет собой преобразователь давления с открытым измерительным кремниевым кристаллом сенсора и выходным сигналом 4…20 мА.

  Преобразователь ПД100И предназначен для создания систем автоматического регулирования и управления в котельной автоматике, системах вентиляции, на тепловых пунктах и т.п.

  Среда измерения

  Только для неагрессивных газов, в том числе горючих (воздух, природный газ, печной газ).

  Отличительные особенности

  • Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
  • Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
  • Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного европейского сенсора.
  • Стабильное значение "ноля" преобразователя.
  • Датчик внесен в Государственный реестр средств измерения.
  • Бесплатная заводская первичная поверка.

  Основные характеристики

  • Верхний предел измерений – от 0,2 кПа до 100,0 кПа (от 0,0002 МПа до 0,1 МПа).
  • Тип измеряемого давления – избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
  • Диапазон температур измеряемой среды: –40…+100 °С.
  • Класс точности – 0,25 %; 0,5 %; 1 %; 1,5 %.
  • Межповерочный интервал – 5 лет / 4 года.

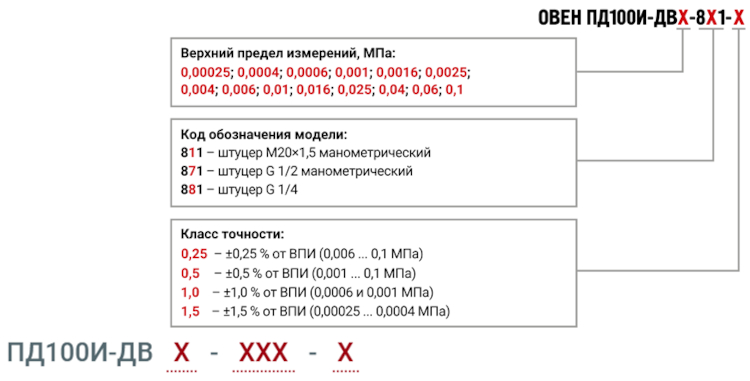

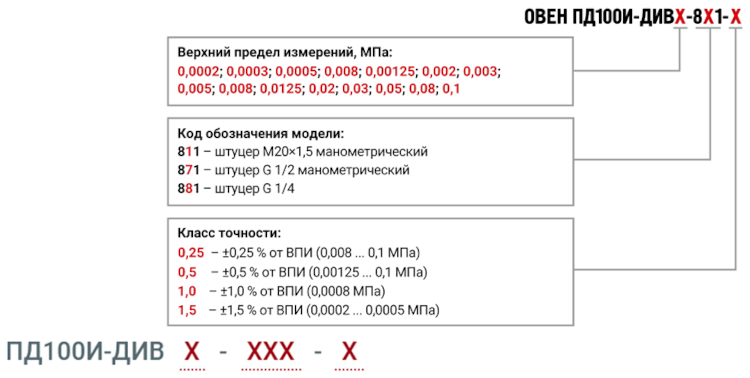

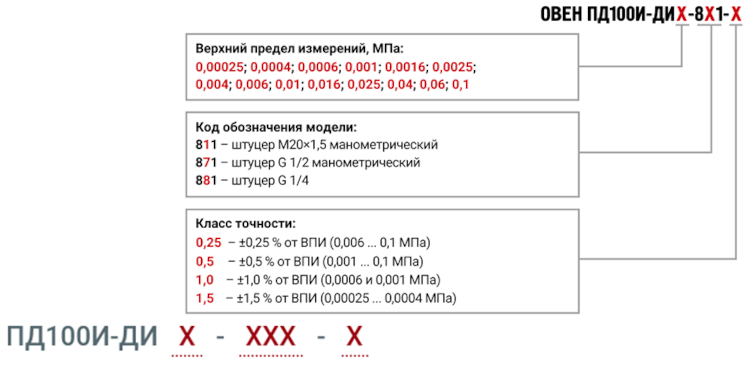

  Обозначение при заказе:







  ПД100И модель 141
  Датчик давления с торцевой мембраной M24×1,5 для загрязнённых сред



  Малогабаритный датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии) с торцевой мембраной M24×1,5 из нержавеющей стали AISI 316L и выходным сигналом 4…20 мА.

  Преобразователь ПД100И применяется для измерения уровня в открытых емкостях и давления в трубопроводах на пищевых производствах, целлюлозно-бумажных комбинатах, мазутных складах, водоканалах, пожарных системах и других производствах с вязкими и загрязненными средами: молочные продукты, патока, целлюлозные пульпы, пенообразователи, канализационные стоки.

  Среда измерения

  Сильнозагрязнённые, высоковязкие, коксующиеся жидкости.

  Отличительные особенности

  • Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
  • Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
  • Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного европейского сенсора.
  • Стабильное значение "ноля" преобразователя.
  • Датчик внесен в Государственный реестр средств измерения.
  • Бесплатная заводская первичная поверка.

  Основные характеристики

  • Верхний предел измерений – от 0,01 до 4,0 МПа.
  • Тип измеряемого давления – избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
  • Диапазон температур измеряемой среды: –40…+100 °С.
  • Класс точности – 0,25 %; 0,5 %; 1 %; 1,5 %.
  • Межповерочный интервал – 5 лет / 4 года.

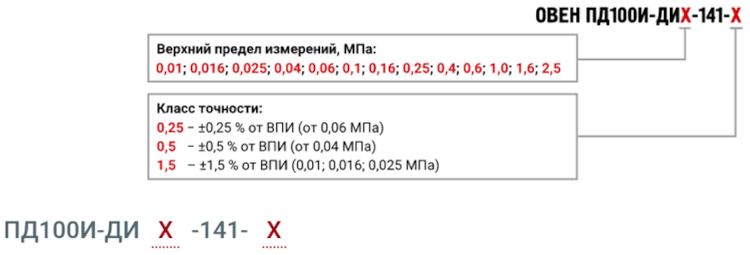

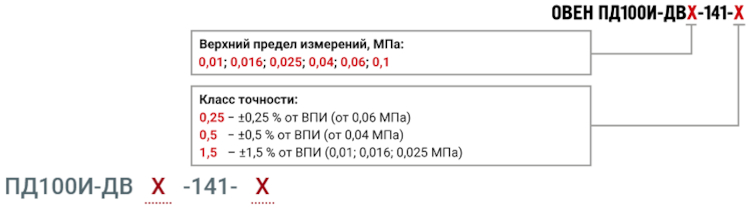

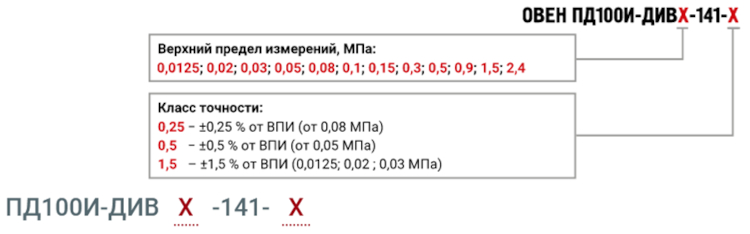

  Обозначение при заказе:







  Пример обозначения при заказе:
  ПД100И-ДИ1,0-141-0,5

  Это означает, что изготовлению и поставке подлежит преобразователь давления с параметрами: выходной сигнал 4…20 мА «токовая петля», измеряемое давление – избыточное 0…1,0 МПа, мембрана сенсора из нержавеющей стали толщиной 40 мкм, присоединение к процессу – резьба М24×1,5 «торцевая мембрана», электроразъём EN175301-803 со степенью защиты IP65, основная суммарная приведённая погрешность – 0,5 % ВПИ, межповерочный интервал 5 лет, с первичной поверкой.

  Бобышки к данной модели

  • Б.П.6.24Х1,5.13.1 — Бобышка прямая для датчика давления модели 141резьбой М24х1,5 длиной 13 мм из стали СТ20
  • Б.П.6.24Х1,5.13.2 — Бобышка прямая для датчика давления модели 141резьбой М24х1,5 длиной 13 мм из стали AISI304
