Давление. Измерители-преобразователи

ПД100 модель 1х5 Датчик давления в полевом корпусе для сложных условий

Датчик ПД100 представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии) с мембраной из нержавеющей стали, с выходным сигналом 4…20 мА. Датчик имеет «полевой» корпус с металлическим кабельным вводом под небронированный кабель 6–12 мм.



  • Информация
  • Документация
  • Смотрите также
  • Преобразователи давления ПД100 предназначены для систем автоматического регулирования и управления в промышленности на основных и вторичных производствах, расположенных в сложных климатических и иных условиях, требующих применения оборудования в «полевом» корпусе: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ, объектах энергетики. Возможна эксплуатация в тяжелых условиях (в условиях Крайнего Севера и т.п.).

    Среда измерения

    Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

    Отличительные особенности

    • Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
    • Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
    • Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного европейского сенсора.
    • Устойчивость к гидроударам.
    • Стабильное значение "ноля" преобразователя.
    • Датчик внесен в Государственный реестр средств измерения.
    • Бесплатная заводская первичная поверка.

    Основные характеристики

    • Верхний предел измерений – от 0,01 до 40 МПа.
    • Тип измеряемого давления – избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
    • Диапазон температур измеряемой среды: –40…+100 °С.
    • Класс точности – 0,25 %; 0,5 %; 1,5 %.
    • Межповерочный интервал – 5 лет / 4 года.

    Технические характеристики

    Наименование Значение
    Выходной сигнал постоянного тока 4...20 мА, 2-х проводная схема
    Основная приведенная погрешность 0,25; 0,5; 1,5 % ВПИ
    Диапазон рабочих температур измеряемой среды –40…+100 °С
    Напряжение питания 12…36 В постоянного тока
    Сопротивление нагрузки 0…1,0 кОм (в зависимости от напряжения питания)
    Потребляемая мощность не более 0,8 Вт
    Устойчивость к механическим воздействиям группа исполнения V3 по ГОСТ Р 52931
    Степень защиты корпуса IP65
    Устойчивость к климатическим воздействиям УХЛ3.1
    Диапазон рабочих температур окружающего воздуха –40…+80 °С
    Атмосферное давление рабочее 66...106,7 кПа
    Среднее время наработки на отказ не менее 500 000 ч
    Средний срок службы 12 лет
    Межповерочный интервал 2 года
    Методика поверки КУВФ.406230.100 МП
    Вес без упаковки / в упаковке 1,0 кг / 1,5 кг
    Штуцер для подключения давления
    • M20×1,5 манометрической формы (ГОСТ 2405-88)
    • G1/2 манометрической формы (DIN EN 837)
    • G1/4 (DIN 3852)
    Тип электрического соединителя Кабельный ввод под кабель 6-12 мм
    Габаритный размер не более 155×100 мм
    Перегрузочная способность не менее 200 % от ВПИ
    Предельное давление перегрузки не менее 400 % от ВПИ

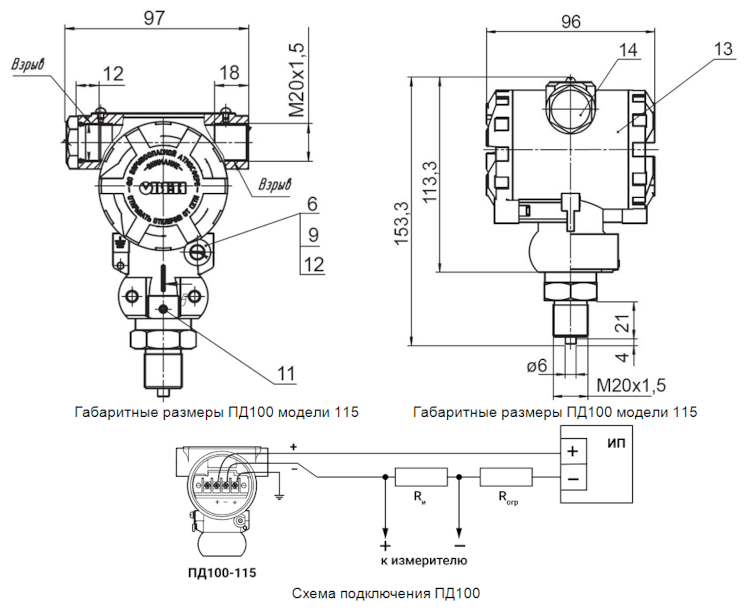

    Схемы подключения и габаритные размеры

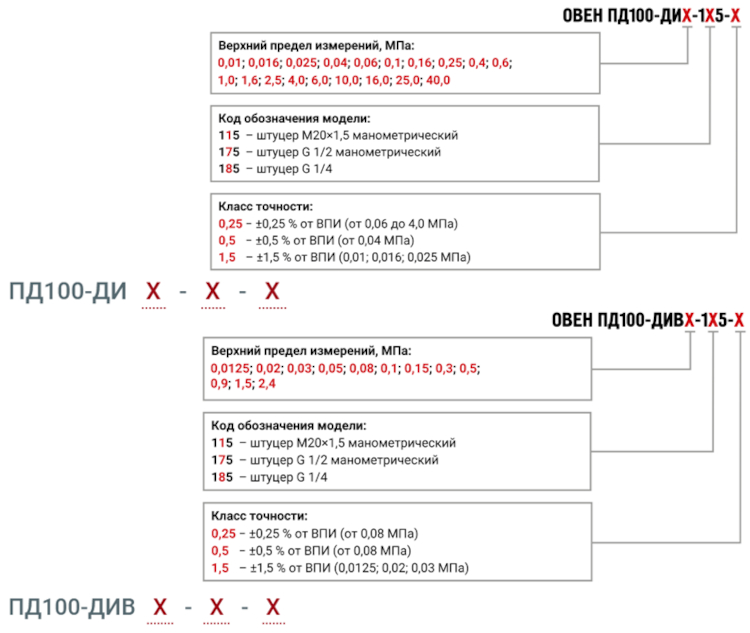

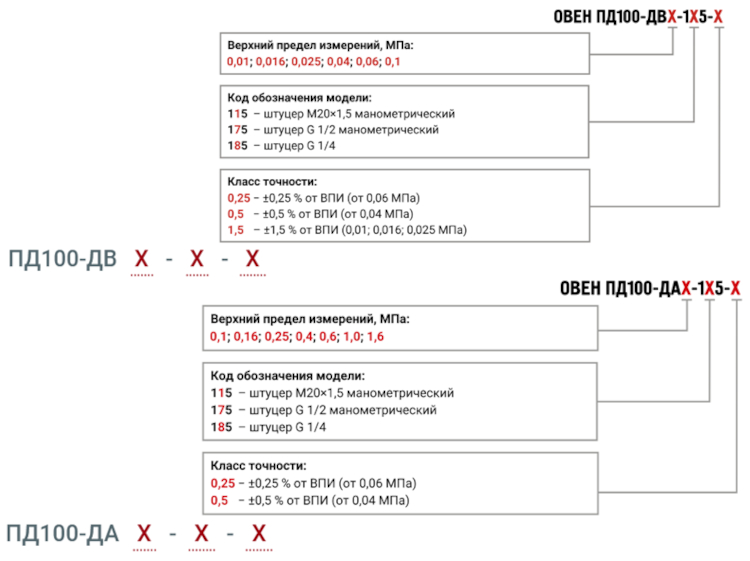

    Обозначение при заказе:

  • Технические характеристики
