ПД200-ДИ Интеллектуальный датчик избыточного давления

Раздел:

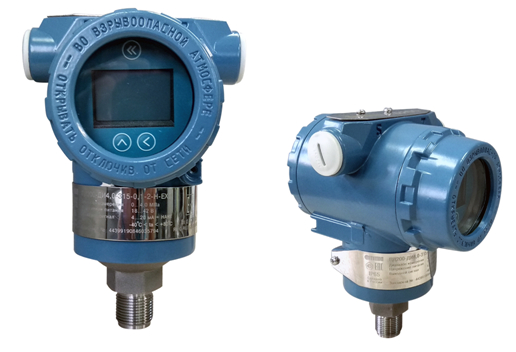

ПД200 представляет собой высокоточный интеллектуальный датчик давления в полевом корпусе с емкостным керамическим сенсором.

Информация
Документация
Смотрите также

Датчик обеспечивает непрерывное преобразование давления измеряемой среды в унифицированный выходной токовый сигнал 4…20 мА и цифровой сигнал стандарта HART.

Преобразователи давления ПД200 предназначены для использования в системах контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора и ЖКХ.

Среда измерения

Воздух, пар, различные жидкости нейтральные к нержавеющей стали.

Отличительные особенности

Высокая точность измерения – класс точности 0,1 %.
Удобство настройки и эксплуатации – встроенная жидкокристаллическая индикация с подсветкой, поворотный на 360° корпус.
Многопредельность – возможность перенастройки диапазона измерения на более низкий предел измерения (перенастройка 10:1).
Удаленная настройка параметров – наличие HART-интерфейса для передачи информации о состоянии прибора и измеряемых параметрах в цифровом виде.
Датчик внесен в Государственный реестр средств измерения.
Бесплатная заводская первичная поверка.

Основные характеристики

Верхний предел измерений: от 0,0063 до 6,0 МПа.
Степень защиты корпуса IP65.
Перегрузочная способность – не менее 800 % от ВПИ.
Присоединение к процессу – штуцер М20×1,5.
Диапазон температур измеряемой среды: -40…100 °С.

Технические характеристики

Наименование	Значение
Выходной сигнал постоянного тока	4…20 мА
Пределы основной погрешности измерения	±0,1%; ±0,25%ДИ
Напряжение питания	18...42 В
Сопротивление нагрузки	Не менее 250 Ом
Степень защиты корпуса	IP65
Среднее время наработки	500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	2 года
Вес без упаковки/ в упаковке	1,5 кг / 2,0 кг
Диапазон рабочих температур окружающего воздуха	-20 (-40*)…70 °С
Диапазон температур измеряемой среды	-40…100 °С
Тип электрического соединителя	Кабельный ввод под кабель 6-12 мм
Перегрузочная способность	не менее 800 % от ВПИ
Предельное давление перегрузки	не менее 1500 % от ВПИ

* Температура работы без показаний жидкокристаллической индикации

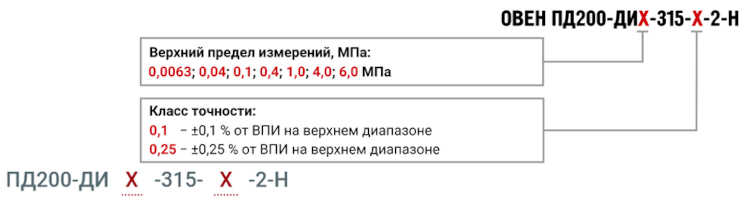

Обозначение при заказе:

Дополнительное оборудование:

Бобышки
- Б.П.4.20Х1,5.40.2 Бобышка прямая для датчиков давления с манометрическим штуцером резьбой М20х1,5 длиной 40 мм из стали AISI304;
- Б.П.4.20Х1,5.40.1 Бобышка прямая для датчиков давления с манометрическим штуцером резьбой М20х1,5 длиной 40 мм из стали СТ20.
Блоки вентильные
Трубки импульсные
- ТО-СП1-2.35 Спирально прямая отводная трубка из нержавеющей стали AISI 304 с резьбовым типом соединения М20х1,5 и высотой 35 см;
- ТО-П1-2.35 Прямая отводная трубка из нержавеющей стали AISI 304 с резьбовым типом соединения М20х1,5 и высотой 35 см.
