Давление. Измерители-преобразователи

ПД100И модели 1х5-2 Датчик давления с ЖК-индикацией и перенастройкой

Датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии) с мембраной из нержавеющей стали, с выходным сигналом 4…20 мА. Датчик имеет «полевой» корпус и матричный ЖК-индикатор.



  • Информация
  • Документация
  • Смотрите также
  • Преобразователи давления ПД100И предназначены для применения в составе систем автоматического регулирования и управления в энергетике, объектах нефтегазового хозяйства, производствах, находящихся в сложных климатических и иных условиях, требующих применения оборудования в «полевом» корпусе: газотранспортных и газораспределительных системах, нефтепромыслах, объектах транспортировки нефти, НПЗ и производствах с агрессивными средами.

    Среда измерения

    Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

    Отличительные особенности

    • Удобство настройки и эксплуатации - графическая поворотная матричная ЖК-индикация с регулируемой подсветкой и линейной шкалой
    • Перенастройка параметров датчика - перенастройка диапазона измерений до 1:5, корректировка точки 4 мА («нуля»), выбор размерности измеряемой величины
    • Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой
    • Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком
    • Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного европейского сенсора
    • Устойчивость к гидроударам
    • Стабильное значение "ноля" преобразователя
    • Датчик внесен в Государственный реестр средств измерения
    • Бесплатная заводская первичная поверка

    Основные характеристики

    • Верхний предел измерений - от 0,01 до 4,0 МПа
    • Тип измеряемого давления - избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ)
    • Диапазон температур измеряемой среды - – 40…+100 °С
    • Класс точности - 0,25%; 0,5%; 1,5%
    • Межповерочный интервал - 5 лет / 4 года

    Технические характеристики

    Наименование Значение
    Выходной сигнал 4...20 мА, 2-проводная схема «токовая петля»
    Основная приведенная погрешность 0,25 или 0,5 % ВПИ
    Диапазон рабочих температур измеряемой среды –40…+100 °С
    Напряжение питания 12…36 В постоянного тока (номинальное 24В)
    Сопротивление нагрузки 0…1,0 кОм (в зависимости от напряжения питания)
    Максимальный потребляемый ток не более 3,4 мА
    Устойчивость к механическим воздействиям группа исполнения V3 по ГОСТ Р 52931
    Защита от подачи напряжения питания обратной полярности есть
    Степень защиты корпуса IP65
    Устойчивость к климатическим воздействиям УХЛ3.1
    Устойчивость к механическим воздействиям группа исполнения V3 по ГОСТ Р 52931
    Помехоустойчивость класс А по ГОСТ 30804.6.2-2013
    Диапазон рабочих температур измеряемой среды –40…+100 °С
    Диапазон рабочих температур окружающего воздуха –40…+80 °С
    Атмосферное давление рабочее 84,0...106,7 кПа
    Среднее время наработки на отказ не менее 500 000 ч
    Средний срок службы 12 лет
    Межповерочный интервал 5 лет / 4 года
    Методика поверки КУВФ.406230.100 МП1
    Вес без упаковки/ в упаковке 2,5 кг / 3,0 кг
    Штуцер для подключения давления М20×1,5, ГОСТ 2405
    G 1/2 B DIN EN 837
    G 1/4 E DIN 3852
    G 1/2 «торцевая мембрана»
    Тип электрического соединителя кабельный ввод М20×1,5 в полевой корпус
    Габаритные размеры (118×154×114) ± 1 мм
    Перегрузочная способность не менее 200 % от ВПИ
    Предельное давление перегрузки не менее 400 % от ВПИ

    Условия эксплуатации

    • Диапазон температуры измеряемой среды: от -40 до +100 °С.
    • Температура окружающего воздуха: от -40 до +80 °С.
    • Относительная влажность воздуха: до 85 % при +35 °С и более низких температурах без конденсации влаги.
    • Атмосферное давление: от 84,0 до 106,7 кПa.
    • Рабочая среда не должна быть агрессивна к нержавеющим сталям AISI 316L и AISI 304S.
    • Рабочая среда не должна кристаллизоваться или затвердевать в канале штуцера, предназначенном для подвода давления к сенсору.

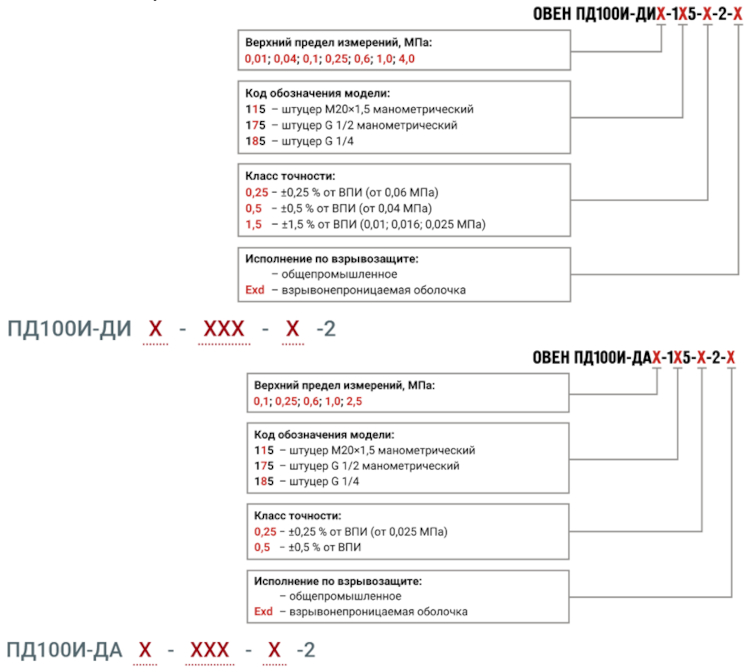

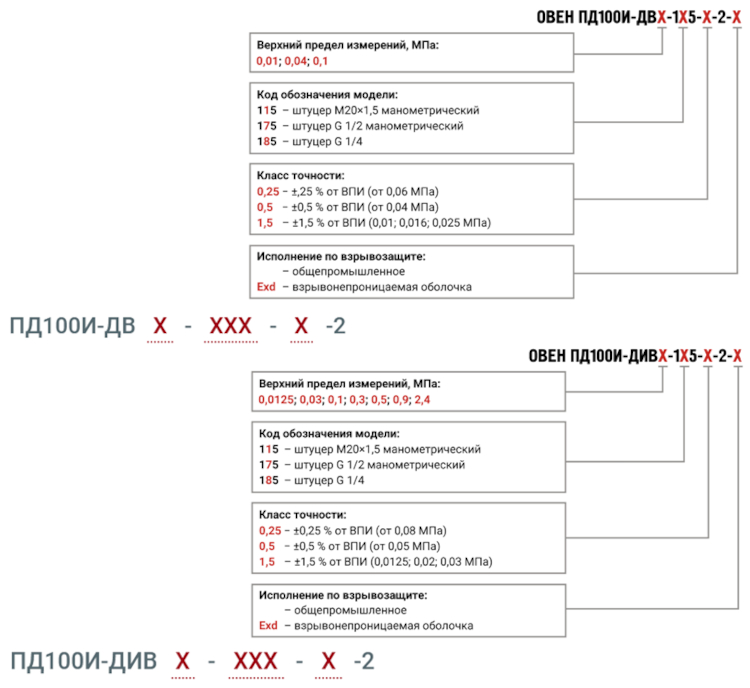

    Обозначение при заказе:

    Пример обозначения при заказе:

    ОВЕН ПД100И-ДИ1,0-115-0,5-2
    Это означает, что изготовлению и поставке подлежит преобразователь давления с параметрами: выходной сигнал 4…20 мА «токовая петля», измеряемое давление – ДИ (избыточное 0…1,0 МПа), мембрана сенсора – нержавеющая сталь, присоединение к процессу – резьба М20×1,5, полевой корпус с кабельным вводом, основная приведённая погрешность 0,5 % ВПИ, ЖК-индикация, межповерочный интервал 5 лет, с первичной поверкой.
