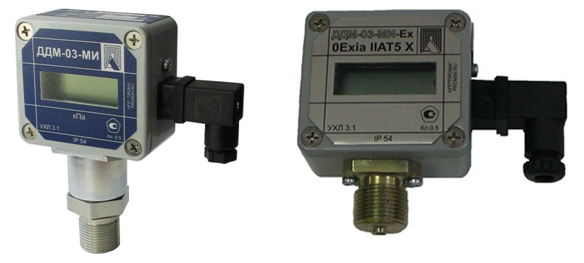

ДДМ-03-МИ, ДДМ-03-МИ-Ex Датчики избыточного, вакуумметрического абсолютного и дифференциального давления с электрическим выходным сигналом

Раздел:

Давление. Измерители-преобразователи

• Информация
• Документация
• Смотрите также

•

  Датчики имеют исполнения:

  • Общепромышленное;
  • Взрывозащищенное.

  Датчики давления исполнения Ех могут использоваться во взрывоопасных условиях, имеют вид взрывозащиты «ia» - искробезопасная электрическая цепь и маркировку взрывозащиты «0Exia IIAT5 Х».

  Датчики могут быть использованы для работы в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе во взрывоопасных производствах (для датчиков исполнения Ех), в теплоэнергетике, в газовом хозяйстве, системах вентиляции и других отраслях.

  Расшифровка типов модели ДДМ-03-МИ:

  • ДДМ-03-МИ — 3-х предельный с индикатором общепромышленного исполнения;
  • ДДМ-03-МИ-Ех — 3-х предельный с индикатором взрывозащенного исполнения с маркировкой «0Exia IIAT5 Х».

  Отличительные особенности

  • 3 настроенных диапазона;
  • Выходной сигнал (4-20)мА;
  • Рабочее давление для ДД до 25 кГс/см;
  • Вариант прибора во взрывозащищенном исполнении;
  • Межповерочный интервал 2 года;
  • Рабочая среда: газ, воздух, жидкость;

  Технические характеристики

  Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона %, не более:	±0,45
  Предельные значения выходного сигнала постоянного тока, мА	(4 – 20)
  Напряжение питания датчика, постоянный ток, В	24±6
  Условия эксплуатации: температура окружающего воздуха, °С — ДДМ-03-МИ-Ех — ДДМ-03-МИ	(от -25 до +50) (от -25 до +70)
  Степень защиты по ГОСТ 14254-96: ДДМ-03-МИ-Ех ДДМ-03-МИ	IP54
  Наработка на отказ, ч.	80000
  Масса, не более, кг — ДДМ-03-ДИ(ДА,ДВ,ДИВ)-МИ-Ех, ДДМ-03-ДИ(ДА,ДВ,ДИВ)-МИ — ДДМ-03-ДД-МИ-Ех, ДДМ-03-ДД-МИ	0,5 1,2
  Габаритные размеры, не более, мм — ДДМ-03-ДИ(ДА,ДВ,ДИВ)-МИ-Ех, ДДМ-03-ДИ(ДА,ДВ,ДИВ)-МИ — ДДМ-03-ДД-МИ-Ех, ДДМ-03-ДД-МИ	100×100×35 120×80×45
  Межповерочный интервал	2 года

  Исполнения

  Тип	Модель	Перегрузка кПа	Рабочее давление МПа	Рабочая среда
  ДДМ-03-ДИ-МИ ДДМ-03-ДИ-МИ-Ех	ДДМ-03-2,5ДИ-МИ ДДМ-03-2,5ДИ-МИ-Ех	10	Газ, воздух
  	ДДМ-03-4ДИ-МИ ДДМ-03-4ДИ-МИ-Ех	10
  	ДДМ-03-10ДИ-МИ ДДМ-03-10ДИ-МИ-Ех	75
  	ДДМ-03-40ДИ-МИ ДДМ-03-40ДИ-МИ-Ех	200
  	ДДМ-03-160ДИ-МИ ДДМ-03-160ДИ-МИ-Ех	400	Газ, воздух неагрессивные жидкости
  	ДДМ-03-600ДИ-МИ ДДМ-03-600ДИ-МИ-Ех	1200
  	ДДМ-03-2500ДИ-МИ ДДМ-03-2500ДИ-МИ-Ех	5000
  ДДМ-03-ДВ-МИ ДДМ-03-ДВ-МИ-Ex	ДДМ-03-100ДВ-МИ ДДМ-03-100ДВ-МИ-Ex	-100	Газ, воздух
  ДДМ-03-ДА-МИ ДДМ-03-ДА-МИ-Ex	ДДМ-03-250ДА-МИ ДДМ-03-250ДА-МИ-Ex	500	Газ, воздух
  	ДДМ-03-600ДА-МИ ДДМ-03-600ДА-МИ-Ex	1200
  ДДМ-03-ДИВ-МИ ДДМ-03-ДИВ-МИ-Ex	ДДМ-03-0,25ДИВ-МИ ДДМ-03-0,25ДИВ-МИ-Ex	±1	Газ, воздух
  	ДДМ-03-5ДИВ-МИ ДДМ-03-5ДИВ-МИ-Ех	±20
  	ДДМ-03-30ДИВ-МИ ДДМ-03-30ДИВ-МИ-Ех	±100
  ДДМ-03-ДД-МИ ДДМ-03-ДД-МИ-Ех	ДДМ-03МИ-0,25ДД-12-Ех	+1,0/-1,0	0 – 1,2	Газ, воздух
  	ДДМ-03МИ-1ДД-12-Ех	+2,5/-2,5
  	ДДМ-03МИ-2,5ДД-12 ДДМ-03МИ-2,5ДД-12-Ех	+20/-20
  	ДДМ-03МИ-10ДД-12 ДДМ-03МИ-10ДД-12-Ех	+70/-35	0 – 1,2
  	ДДМ-03МИ-10ДД-25 ДДМ-03МИ-10ДД-25-Ех	+70/-35	0 – 2,5	Газ, воздух неагрессивные жидкости
  	ДДМ-03МИ-40ДД-25 ДДМ-03МИ-40ДД-25-Ех	+70/-35
  	ДДМ-03МИ-160ДД-25 ДДМ-03МИ-160ДД-25-Ех	+700/-35
