ДЕМ-102С, -105С, -202С Датчики-реле давления и разности давлений

ДЕМ-102С, -105С, -202С Датчики-реле давления и разности давлений
Раздел: Давление. Датчики-реле



  • Информация
  • Документация
  • Смотрите также

  • Назначение

    Датчики-реле давления ДЕМ-102С, ДЕМ-105С и датчики-реле разности давлений ДЕМ-202С предназначены для контроля и регулирования давления в системах сигнализации, систем тепловозов, защиты и управления дизелей, холодильных установках и других системах, применяемых на железнодорожном и автомобильном подвижных составах, судах, релейного регулирования давления и разности давлений (датчик-реле ДЕМ-202С) путем размыкания или замыкания электрических контактов.

    Описание

    Контролируемая среда — воздух, вода, масла, хладоны и другие жидкости и газы, с вязкостью не более 0,8 Па˙с, неагрессивные по отношению к примененным конструкционным материалам.

    Датчики-реле давления ДЕМ-102С, ДЕМ-105С и датчики-реле разности давлений ДЕМ-202С пригодны для эксплуатации в условиях, установленных для исполнений В2,5 (только для ДЕМ-105С), УХЛ3, ОМ5 по ГОСТ 15150-69.

    Датчики-реле устойчивы и сохраняют параметры в условиях воздействия рабочей пониженной -60ºС (для ДЕМ-202С −50ºС) и рабочей повышенной +50ºС температур окружающего воздуха.

    Температура контролируемой среды должна быть в пределах от -40 ± 2ºС до +60 ± 2ºС.

    По защищенности от попадания внутрь пыли и проникновения воды датчики-реле имеют исполнение IP64 по ГОСТ 14254-96.

    Масса датчика-реле не более 1,0 кг (для ДЕМ-202С — не более 1,1 кг).

    Основные технические характеристики:

    Условное обозначение прибора Нормированный диапазон уставок*, МПа Основная абсолютная погрешность, МПa, не более Разброс срабатывания МПa, не более Зона возврата, МПa, не более
    регулируемая нерегулируемая
    минимум максимум не более
    ДЕМ-102С-1-01 от 0,02 до 0,4 ± 0,005 0,004 0,04 0,25 -
    ДЕМ-102С-2-01 от 0,02 до 0,4 ± 0,005 0,004 - - 0,05
    ДЕМ-102С-1-02 от 0,1 до 1,4 ± 0,15 0,02 0,05 0,4 -
    ДЕМ-102С-2-02 от 0,1 до 1,4 ± 0,15 0,02 - - 0,06
    ДЕМ-102С-1-03 от -0,09 до 0,32 ± 0,012 0,004 0,03 0,3 -
    ДЕМ-102С-2-03 от -0,09 до 0,32 ± 0,012 0,004 - - 0,03
    ДЕМ-102С-1-04 от 0,02 до 0,4 ± 0,005 0,004 0,04 0,25 -
    ДЕМ-102С-2-04 от 0,02 до 0,4 ± 0,005 0,004 - - 0,05
    ДЕМ-102С-1-05 от 0,2 до 3,0 ± 0,15 0,02 0,1 0,6 -
    ДЕМ-102С-2-05 от 0,2 до 3,0 ± 0,15 0,02 - - 0,35
    ДЕМ-102С-1-06 от 1,0 до 6,0 ± 0,25 0,05 0,4 3 -
    ДЕМ-102С-2-06 от 1,0 до 6,0 ± 0,25 0,05 - - 0,6
    Примечание — датчики-реле давления ДЕМ-102С-1 с регулируемой зоной возврата, датчики-реле давления ДЕМ-102С-2 — с нерегулируемой зоной возврата.

    * «Нормированный диапазон уставок» — значения уставок, на которых выполняются требования технических условий на прибор для каждого исполнения.

    Условное обозначение прибора* Нормированный диапазон уставок**, кПа Основная абсолютная погрешность, кПа, не более Разброс срабатывания, кПа, не более Зона возврата, нерегулируемая, кПа, не более
    ДЕМ-105С-01-1 от 20 до 400 ± 5 ± 4 30
    ДЕМ-105С-01-2 от 20 до 400 ± 5 ± 4 30
    ДЕМ-105С-02-1 от 20 до 900 ± 25 ± 10 70
    ДЕМ-105С-02-2 от 20 до 900 ± 25 ± 10 70

    * Условное обозначение ДЕМ-105С с соединителями типа ШР или 2РТТ должно содержать после обозначения зоны возврата дополнительную цифру 1 или 2 соответственно.
    ** «Нормированный диапазон уставок» — значения уставок, на которых выполняются требования технических условий на прибор для каждого исполнения.

    Условное обозначение прибора Нормированный диапазон уставок*, МПа Основная абсолютная погрешность, МПa, не более Разброс срабатывания МПa, не более Зона возврата нерегулируемая, МПa, не более
    ДЕМ-202С-1-01-2 от 0,05 до 0,6 ± 0,03 0,004 0,05
    ДЕМ-202С-1-02-2 от 0,02 до 0,25 ± 0,015 0,004 0,03

    * «Нормированный диапазон уставок» — значения уставок, на которых выполняются требования технических условий на прибор для каждого исполнения.

    Примечания

    1. Настройка датчиков-реле давления и разности давлений на конкретную уставку срабатывания и на конкретное значение величины зоны возврата (только для ДЕМ-102С-1) производится предприятием-изготовителем в соответствии с заказом.
      Значение уставки выбирается из диапазона уставок с шагом:
      • 5 кПа — для ДЕМ-105С-01;
      • 10 кПа — для ДЕМ-105С-02;
      • 0,005 МПа — для ДЕМ-102С-1(2)-01, ДЕМ-102С-1(2)-03, ДЕМ-102С-1(2)-04;
      • 0,01 МПа — для ДЕМ-102С-1(2)-02;
      • 0,1 МПа — для ДЕМ-102С-1(2)-05;
      • 0,5 МПа — для ДЕМ-102С-1(2)-06.
    2. При отсутствии в заказе значения уставки срабатывания, датчики-реле давления и разности давлений настраиваются на предприятии-изготовителе на следующие уставки срабатывания внутри соответствующего нормированного диапазона уставок:
      • ДЕМ-102С-1(2)-01 —0,1 МПа ± 0,005 МПа;
      • ДЕМ-102С-1(2)-02 — 0,75 МПа ± 0,15 МПа;
      • ДЕМ-102С-1(2)-03 — 0,1 МПа ± 0,012 МПа;
      • ДЕМ-102С-1(2)-04 — 0,1 МПа ± 0,005 МПа;
      • ДЕМ-102С-1(2)-05 — 1,5 МПа ± 0,25 МПа;
      • ДЕМ-102С-1(2)-06 — 3,0 МПа ± 0,25 МПа;
      • ДЕМ-105С-01 — 100 кПа ± 5 кПа;
      • ДЕМ-105С-02 — 500 кПа ± 25 кПа.
      • ДЕМ-202С-1-01-2 — на минимальное значение уставки
      • ДЕМ-202С-1-02-2 — на минимальное значение уставки
    3. При отсутствии в заказе значения величины зоны возврата для ДЕМ-102С-1, датчики настраиваются на предприятии-изготовителе на минимальную величину зоны возврата.
    4. Допускается перенастройка уставки и зоны возврата (только для приборов с регулируемой зоной возврата) у потребителя в пределах значений, указанных в таблицах.
    Условное обозначение Максимальное рабочее давление контролируемой среды, МПа Предельно допускаемое давление контролируемой среды*, МПа
    ДЕМ-102С-1-01
    ДЕМ-102С-2-01    		 0,7 1,3
    ДЕМ-102С-1-02
    ДЕМ-102С-2-02    		 1,5 2,5
    ДЕМ-102С-1-03
    ДЕМ-102С-2-03    		 1,7 2,2
    ДЕМ-102С-1-04 0,4 1,3
    ДЕМ-102С-1-05
    ДЕМ-102С-2-05    		 3,2 3,6
    ДЕМ-102С-1-06
    ДЕМ-102С-2-06    		 9,0 9,3
    * Продолжительность воздействия не более 5 мин.
    Условное обозначение Максимальное рабочее давление контролируемой среды, кПа Предельно допускаемое давление контролируемой среды*, кПа
    ДЕМ-105С-01-1 800 1300
    ДЕМ-105С-01-2 800 1300
    ДЕМ-105С-02-1 1500 2000
    ДЕМ-105С-02-2 1500 2000
    * Продолжительность воздействия не более 5 мин.
    Условное обозначение Максимальное рабочее давление контролируемой среды, МПа Предельно допускаемое давление контролируемой среды*, МПа Предельно допускаемая разность давлений*, МПа
    ДЕМ-202С-1-01-2 2,5 3,0 3,0
    ДЕМ-202С-1-02-2 0,8 2,2 2,2
    * Продолжительность воздействия не более 5 мин.

    Датчики-реле давления ДЕМ-102С, -105С рассчитаны на работу при следующих нагрузках на контакты:

    Род тока Напряжение, В Коммутируемая мощность, Вт Ток, А Сos j, не менее Частота, Гц
    мин. макс.
    Постоянный от 12 до 24 60 0,1 – – –
    Переменный 127; 220 – 0,1 6 0,6 50 или 60
    Примечания:
    1. Минимальное значение коммутируемого тока 0,1А, при этом индуктивность для постоянного тока не более 5 мГн.
    2. Не допускается использовать приборы для коммутации минимальных токов, если они использовались при других токовых нагрузках.

    Датчики-реле разности давлений ДЕМ-202С рассчитаны на работу при следующих нагрузках на контакты:

    Род тока Напряжение, В Коммутируемая мощность, Вт Ток, А Сos j, не менее Частота, Гц
    мин. макс.
    Постоянный от 24 до 220 60 0,05 – – –
    Переменный 127; 220;
    380; 440    		 – 0,1 6 0,6 50 или 60
    Примечания:
    1. Минимальное значение коммутируемого тока 0,1А, при этом индуктивность для постоянного тока не более 5 мГн.
    2. Не допускается использовать приборы для коммутации минимальных токов, если они использовались при других токовых нагрузках.

    Структура условного обозначения при заказе

    Примечание

    1. тип ШР (розетка с прямым патрубком) только в климатическом исполнении УХЛ3, тип 2РТТ (розетка с прямым патрубком) только в климатическом исполнении ОМ5;
    2. только для прибора с регулируемой зоной возврата;
    3. поставляется по отдельному заказу.

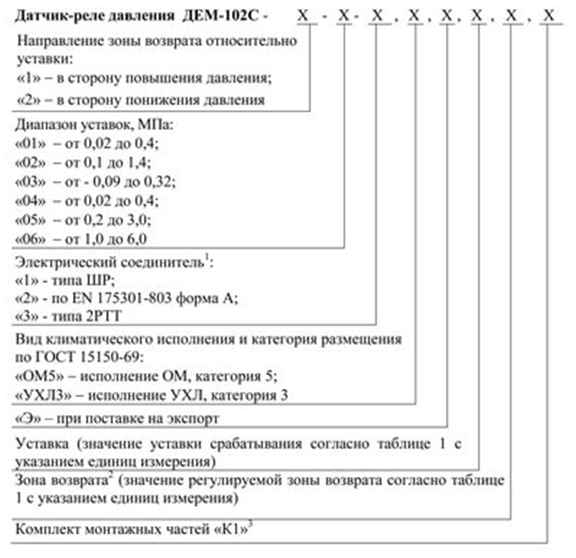

    Примеры записей обозначений датчиков-реле давления ДЕМ-102С при их заказе:

    1. датчик-реле давления ДЕМ-102С с направлением зоны возврата в сторону понижения давления относительно уставки, с диапазоном уставок от 0,1 до 1,4 МПа, с соединителем по EN 175301-803 форма А, климатического исполнения УХЛ3,с уставкой срабатывания 0,6 МПа, с комплектом монтажных частей К1:
      «Датчик-реле давления ДЕМ-102С-2-02-2, УХЛ3, уставка 0,6 МПа, К1 ТУ 4212-147-00227471-2012».
    2. то же, при отсутствии в заказе величины срабатывания уставки
      «Датчик-реле давления ДЕМ-102С-2-02-2, УХЛ3, К1 ТУ 4212-147-00227471-2012».
    3. датчик-реле давления ДЕМ-102С с направлением зоны возврата в сторону повышения давления относительно уставки, с диапазоном уставок от 0,2 до 3 МПа, с соединителем типа 2РТТ, климатического исполнения ОМ5, при поставке на экспорт
      «Датчик-реле давления ДЕМ-102С-1-05-3, ОМ5, Э, ТУ 4212-147-00227471-2012».

    Примечание

    1. EN 175301-803 форма А в климатическом исполнении УХЛ3 и ОМ5, тип ШР (розетка с прямым патрубком) только в климатическом исполнении УХЛ3, тип 2РТТ в климатическом исполнении В2,5 (розетка с угловым патрубком), в климатическом исполнении ОМ5 (розетка с прямым патрубком);
    2. поставляется по отдельному заказу.

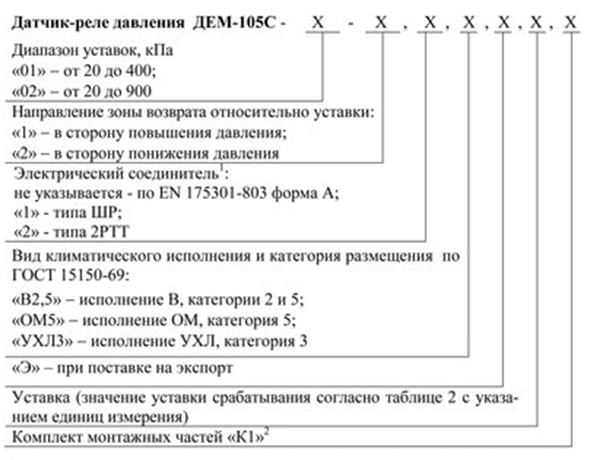

    Примеры записей обозначений датчиков-реле давления ДЕМ-105С при заказе:

    1. датчик-реле давления ДЕМ-105С с диапазоном уставок от 20 до 400 кПа, с зоной возврата в сторону повышения давления контролируемой среды относительно уставки, с соединителем типа 2РТТ, климатического исполнения В2,5, с уставкой срабатывания на 100 кПа
      «Датчик-реле давления ДЕМ-105С-01-1-2, В2,5, уставка 100 кПа ТУ 4212-147-00227471-2012»;
    2. датчик-реле давления ДЕМ-105С с диапазоном уставок от 20 до 900 кПа, с зоной возврата в сторону понижения давления контролируемой среды относительно уставки, с соединителем по EN 175301-803 форма А, климатического исполнения УХЛ3, с уставкой срабатывания на 400 кПа, при поставке на экспорт и с комплектом монтажных частей К1
      «Датчик-реле давления ДЕМ-105С-02-2, УХЛ3, уставка 400 кПа, Э, К1 ТУ 4212-147-00227471-2012».
    3. датчик-реле давления ДЕМ-105С с диапазоном уставок от 20 до 400 кПа, с зоной возврата в сторону понижения давления контролируемой среды относительно уставки, с соединителем типа 2РТТ, климатического исполнения ОМ5
      «Датчик-реле давления ДЕМ-105С-01-2-2, ОМ5 ТУ 4212-147-00227471-2012».

    Примечание

    1. поставляется по отдельному заказу и указывается только в заказе.

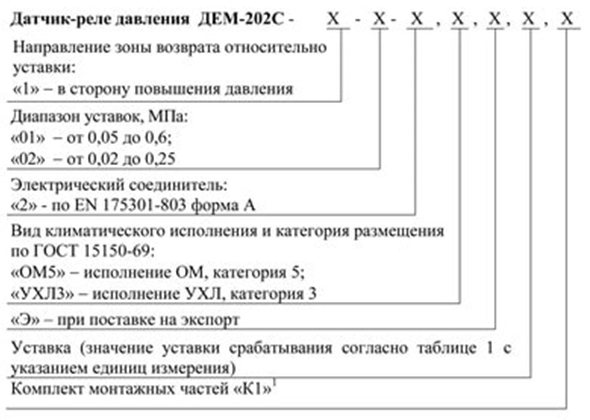

    Примеры записей обозначений датчиков-реле разности давлений ДЕМ-202С при их заказе:

    1. датчик-реле разности давлений ДЕМ-202С с зоной возврата в сторону повышения разности давлений относительно уставки, с диапазоном уставок от 0,02 до 0,25 МПа, с соединителем по EN 175301-803 форма А, климатического исполнения УХЛ3, с уставкой срабатывания на 0,2 МПа
      «Датчик-реле разности давлений ДЕМ-202С-1-02-2, УХЛ3, уставка 0,2 МПа ТУ 4212-147-00227471-2015»;
    2. то же, при отсутствии в заказе величины срабатывания уставки
      «Датчик-реле разности давлений ДЕМ-202С-1-02-2, УХЛ3 ТУ 4212-147-00227471-2015»;
    3. датчик-реле разности давлений ДЕМ-202С с зоной возврата в сторону повышения разности давлений относительно уставки, с диапазоном уставок от 0,05 до 0,6 МПа, с соединителем по EN 175301-803 форма А, климатического исполнения ОМ5, при поставке на экспорт и с комплектом монтажных частей К1
      «Датчик-реле разности давлений ДЕМ-202С-1-01-2, ОМ5, Э, К1 ТУ 4212-147-00227471-2015».
  • Технические характеристики
