KP / KPI Реле давления

Раздел:

Давление. Датчики-реле

• Информация
• Документация
• Смотрите также

• Назначение и основные характеристики:

  Реле давления типа КР/КРI предназначены для регулирования, текущего контроля и аварийной сигнализации в промышленности. Устанавливаются в системах с жидкими и газообразными средами.

  Реле давления снабжены однополюсными выключателями, которые замыкают или размыкают электрическую цепь при изменении давления в системе по сравнению с заданным.

  • Диапазон давлений: -0,2...28 бар
  • Очень малое время срабатывания
  • Вариант с позолоченными контактами
  • Подходит для коммутации нагрузки как переменного, так и постоянного тока
  • Для газообразных сред и воздуха
  • Класс защиты корпуса IP44 при монтаже с верхней крышкой и задней платой
  • Специальный кожух, повышающий класс защиты корпуса до IP55
  • Компактные размеры не требуют большого пространства
  • Легкий монтаж
  • Устойчивость к ударам и вибрации

  Технические характеристики и коды для оформления заказа:

  Тип		KP		KPI
  Температура окружающей среды °С		-40°C…+65°C (на короткий период до +80°С)
  Температура среды °С		-40°С….+100°С
  Среда		газообразные среды и воздух		воздух, масло, пресная вода
  Материалы, контактирующие со средой	Сильфон	жесть покрытая бронзой		жесть покрытая бронзой
  	Коннектор	сталь		латунь
  Контактная система		Однополюсный перекидной контакт
  Допустимая электрическая нагрузка на контактную систему из AgCdO (сплав серебра)		Переменный ток		Переменный ток
  		AC-1 омич.нагрузка	16А, 400В	AC-1 омич.нагрузка	16А, 400В
  		AC-3 индукт. нагрузка	16А, 400В	AC-3 индукт. нагрузка	6А, 400В
  		AC-15 индукт нагрузка	10А, 400В	AC-15 индукт нагрузка	4А, 400В
  		Постоянный ток		Постоянный ток
  		DC-13 нагрузка	12Вт, 220В	DC-13 нагрузка	12Вт, 220В
  Допустимая электрическая нагрузка на контактную систему с позолоченными контактами		Переменный ток
  		AC-1 омич.нагрузка	10А, 400В
  		AC-3 индукт. нагрузка	6А, 400В
  		AC-15 индукт нагрузка	4А, 400В
  		Постоянный ток
  		DC-13 нагрузка	12Вт, 220В

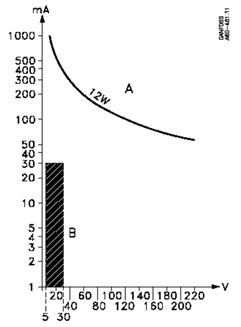

  		По кривой А определяется максимально допустимая нагрузка. Заштрихованная зона В обозначает допустимую нагрузку для позолоченных контактов.
  Подключение кабеля		Уплотняемый ввод для кабелей диаметром 6 - 14 мм
  Класс защиты корпуса		IP 33 при монтаже на плоскую поверхность и закрытых неиспользуемых отверстий
  		IP 44 при соблюдении условий для IP 33 и наличии верхней крышки
  Виброустойчивость		При установке на стенном кронштейне допускается вибрация в диапазоне 0 -1000 Гц, 4 g (1 g =" 9.81 "m/s2)
  		Монтаж на угловой скобке не рекомендуется в местах, где возможна вибрация

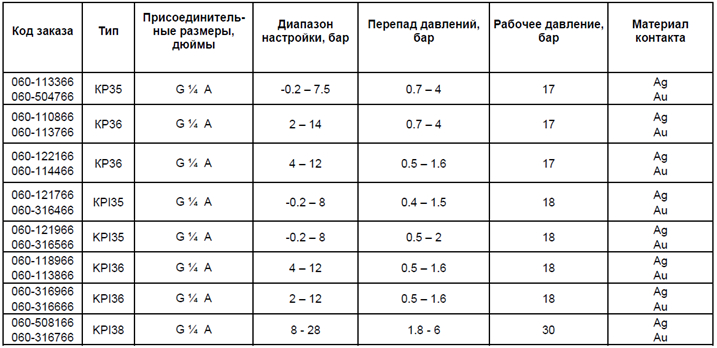

  Коды для оформления заказа:
