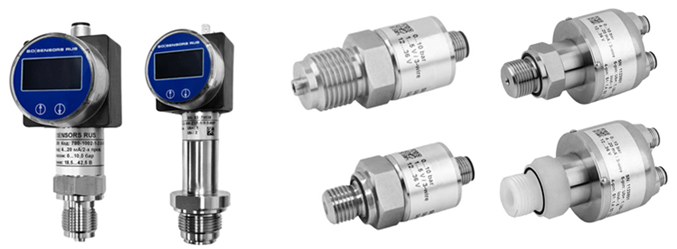

Многофункциональные датчики-реле и реле давления могут применяться как универсальные измерительные, контрольные и сигнализирующие приборы в самых разных отраслях промышленности.

Информация
Документация
Смотрите также

Датчики-реле, в отличие от реле давления, помимо двух независимых PNP выходов имеют аналоговый выходной сигнал и оснащены индикаторным устройством. Настройка приборов осуществляется локально. Среди конфигурируемых параметров - пороги и задержки включения и выключения, режимы работы релейных выходов. Сохраняя в энергозависимой памяти значения минимального и максимального давления, датчики-реле могут служить в качестве пикового детектора.

Обозначение кодов заказа

Тип

Вид

Описание

Преимущества и технические особенности

Характеристики

DS 200
(ДС200)
Многофункциональный датчик-реле давления с индикатором

Многофункциональный датчик давления DS 200 представляет собой удачное сочетание нескольких устройств: датчик давления с дискретным выходом и цифровой дисплей. К основным сферам применения DS 200 можно отнести пневматику и гидравлику. Датчик подходит для работы во всех типах сред неагрессивных к нержавеющей стали для промышленных процессов. Конструкция индикатора позволяет повернуть дисплей в удобное для наблюдателя положение в зависимости от положения установки датчика. Давление отображается при помощи 4-х разрядного светодиодного дисплея. При помощи кнопок, расположенных на лицевой панели дисплея осуществляется конфигурирование прибора (параметры работы релейных выходов - пороги, режимы работ, время задержек и др.)

Светодиодный дисплей: 7 сегментный, 4-х разрядный, вращаемый дисплей и корпус
Один, два или четыре релейных выхода, простота конфигурирования (оконный режим или режим гистерезиса, время задержки вкл/выкл)
Удобный контроль, программное исполнение функций блокировки и конфигурирования дисплея

Диапазоны давления: от 0…0,04 до 0…600 бар, абсолютное, избыточное, разрежение
Основная погрешность: 0,5 / 0,35 / 0,25 % ДИ
Выходной сигнал: 4…20 мА/HART, 0…10 В (опция: Ex-исполнение), 1 или 2 программируемых дискретных выхода (Iмакс=125мА)
Сенсор: кремниевый тензорезистивный
Диапазон температур измеряемой среды: -40…+125°C
Класс защиты: IP 65-67
Механическое присоединение: M10x1, M12x1, M20x1.5, G¼", G½", ¼" NPT, ½" NPT
Электрическое присоединение: DIN 43650, M12x1, кабельный ввод, Buccaneer
Искробезопасное исполнение: 0ExiaIICT4
Изготовление датчиков с требуемыми характеристиками под заказ

Среда	Область применения
вода газы жидкости	гидравлика и пневматика механическое производство (прессы, оборудование для опрессовки под давлением и т.д.) стендовые испытания и разработка устройств

DS 210
(ДС210)
Многофункциональный датчик-реле низкого давления с индикатором

Многофункциональный датчик давления для измерения низкого давления от 10 мбар представляет собой сочетание нескольких устройств в одной модели:

прецизионный датчик давлений (на базе моделей DMP 343);
программируемое реле давления с дискретным выходом;
цифровой дисплей.

В качестве измеряемой среды могут выступать газы, сжатый воздух, неагрессивные жидкости. Штуцер датчика изготавливается из коррозионностойкой нержавеющей стали 304, устойчивой к большинству неагрессивных сред общепромышленных применений. Модульная концепция изделия позволяет сочетать различные механические и электрические присоединения, материалы уплотнений и опции, что позволяет применять данную модель для решения широкого круга задач по измерению давления. Для модели доступно взрывозащищенное исполнение.

Светодиодный дисплей: 7 сегментный, 4-х разрядный, вращаемый дисплей и корпус
Один, два или четыре релейных выхода, простота конфигурирования (оконный режим или режим гистерезиса, время задержки вкл/выкл)
Удобный контроль, программное исполнение функций блокировки и конфигурирования дисплея

Диапазоны давления: от 0…10 до 0…1000 мбар, избыточное, разрежение
Основная погрешность: 0,5 / 0,35 / 1 / 2 % ДИ
Выходной сигнал: 4..20 мA / 2-х пров., 4..20 мА / 3-х пров., 0..10 В / 3-х пров. и др.
Сенсор: кремниевый тензорезистивный
Диапазон температур измеряемой среды: -40…+125°C
Класс защиты: IP 65-67
Механическое присоединение: M10x1, M12x1, M20x1.5, G¼", G½", ¼" NPT, ½" NPT
Электрическое присоединение: DIN 43650, M12x1, кабельный ввод
Искробезопасное исполнение: 0ExiaIICT4
Изготовление датчиков с требуемыми характеристиками под заказ

Среда	Область применения
вода газы жидкости	гидравлика и пневматика механическое производство (прессы, оборудование для опрессовки под давлением и т.д.) стендовые испытания и разработка устройств

DS 201
(ДС201)
Многофункциональный датчик-реле давления с индикатором

Многофункциональный датчик давления представляет собой удачное сочетание нескольких устройств: датчик давления программируемое реле давления с дискретным выходом цифровой дисплей Датчик подходит для работы в вязкой пастообразной агрессивной и загрязненных средах. Прибор может работать в качестве пикового детектора. Конструкция индикатора позволяет повернуть дисплей в удобное для наблюдателя положение в зависимости от положения установки датчика.

Индивидуальная настройка диапазона по требованию заказчика. Например: -1…4 бар
Светодиодный дисплей: 7-сегментный, 4-х разрядный, вращаемый дисплей и корпус
Один, два или четыре релейных выхода, простота конфигурирования, оконный режим или режим гистерезиса, время задержки вкл/выкл
Удобный контроль, программное исполнение функций: программной блокировки, конфигурирования дисплея

Диапазоны давления: от 0…0,06 до 0…600 бар, абсолютное, избыточное, разрежение
Основная погрешность: 0,5 % ДИ
Выходной сигнал: 4…20 мА / 2х-пров., 0…10 В / 3х-пров.
Сенсор: керамический тензорезистивный
Диапазон температур измеряемой среды: -25…+125°C
Класс защиты: IP 65-67
Механическое присоединение: М20х1,5, G½", G¼" и другие
Электрическое присоединение: DIN 43650, M12x1, кабельный ввод, Buccaneer
Искробезопасное исполнение: 0ExiaIICT4
Изготовление датчиков с требуемыми характеристиками под заказ.

Среда	Область применения
агрессивные газы агрессивные жидкости	водоподготовка технологии защиты окружающей среды химическое производство

DS 200P
(ДС200П)
Многофункциональный датчик-реле давления

Многофункциональный датчик давления представляет собой удачное сочетание нескольких устройств: датчик давления с дискретным выходом и цифровой дисплей. Датчик подходит для работы во всех типах сред неагрессивных к нержавеющей стали для промышленных процессов. Конструкция индикатора позволяет повернуть дисплей в удобное для наблюдателя положение в зависимости от положения установки датчика. Давление отображается при помощи 4-х разрядного светодиодного дисплея. При помощи кнопок, расположенных на лицевой панели дисплея осуществляется конфигурирование прибора (параметры работы релейных выходов - пороги, режимы работ, время задержек и др.)

Светодиодный дисплей: 7 сегментный, 4-х разрядный, вращаемый дисплей и корпус
Один, два или четыре релейных выхода, простота конфигурирования (оконный режим или режим гистерезиса, время задержки вкл/выкл)
Удобный контроль, программное исполнение функций блокировки и конфигурирования дисплея

Диапазоны давления: от 0…0,1 до 0…40 бар, абсолютное, избыточное, разрежение
Основная погрешность: 0,5 / 0,35 / 0,25 % ДИ
Выходной сигнал: 4…20 мА, 0…10 В (опция: Ex-исполнение), 1 или 2 программируемых дискретных выхода (Iмакс=125мА)
Сенсор: кремниевый тензорезистивный
Диапазон температур измеряемой среды: -25…+300°C
Класс защиты: IP 65-67
Механическое присоединение: VARIVENT®, M20x1.5, G½", G¾", G1", G1½", фланец, пищевые исполнения (DIN 11851, Clamp), опция: радиаторы для измерения высокотемпературных сред
Электрическое присоединение: DIN 43650, M12x1, кабельный ввод, Buccaneer
Искробезопасное исполнение: 0ExiaIICT4 (Zone 0/1)
Изготовление датчиков с требуемыми характеристиками под заказ
Радиатор

Среда	Область применения
вода газы жидкости	фармацевтика химическая промышленность пищевая промышленность

DS 6
Программируемое реле давления для применения в гидравлике

Может применяться для решения широкого круга задач. Материалы, контактирующие с измеряемой средой: нержавеющая сталь (штуцер), керамика Al2O3 (сенсор), FKM или NBR (уплотнение). Данные материалы выбраны, учитывая требования универсального применения устройства, и совместимы с большинством из измеряемых в промышленности сред. Интегрированный программируемый микропроцессор предоставляет, помимо стандартных функций, ряд дополнительных возможностей для выбора оптимального режима при любых условиях работы. Реле может иметь 1 или 2 релейных выхода (в зависимости от модификации). Достижение порогового значения фиксируется желтым и зеленым светодиодами, расположенными на корпусе реле. Настройка пороговых значений и регулировка режимов переключения реле давления осуществляется при помощи адаптера и поставляемого в комплекте программного обеспечения P-set.

Возможность настройки уровней переключения при помощи адаптера и ПО или конфигуратора
1 или 2 релейных выхода

Диапазоны давления: от 0…2 до 0…400 бар, абсолютное, избыточное
Основная погрешность: 1 % ДИ
Выходной сигнал: 1 или 2 дискретных выхода (PNP)
Сенсор: керамический тензорезистивный
Диапазон температур измеряемой среды: -20…+85°C
Класс защиты: IP 67
Механическое присоединение: G¼"
Электрическое присоединение: M12x1, кабельный ввод
Специальное исполнение для кислорода (без масла)
Специальное исполнение в соответствии с требованиями заказчика (нестандартные диапазоны, специальное электрическое или механическое присоединение и др.)

Среда	Область применения
Подбор материалов частей прибора, взаимодействующих с измеряемой средой – имеет рекомендательный характер. Производитель не гарантирует работоспособность прибора с химически агрессивными и / или горячими средами.	машиностроение общепромышленные измерения гидравлическое оборудование

DS 400
Реле давления с выходом типа «сухой контакт»

Имеет гальванически развязанные выходные сигналы: непрерывный аналоговый и дискретные. Выходы реле управляют коммутаторами нормально замкнутого или нормально разомкнутого типа с максимальными токами коммутации 3 или 5 ампер, соответственно. Достижение пороговых значений фиксируется светодиодами, расположенными на корпусе со стороны электрического разъема. Установка пороговых значений, режимов их работы производится с помощью отдельно поставляемого адаптера ADAPT-5 и специального ПО. Штуцер датчика изготавливается из коррозионностойкой нержавеющей стали 304, устойчивой к большинству неагрессивных сред общепромышленных применений .

Возможность настройки уровней переключения при помощи адаптера и ПО или конфигуратора
1 или 2 релейных выхода

Диапазоны давления: от 0…0,1 до 0…600 бар, абсолютное, избыточное, разрежения
Основная погрешность: 0.35, 0.5, 1 % ДИ
Выходной сигнал: 1 или 2 выхода типа "сухой контакт"
Сенсор: керамический тензорезистивный со стальной мембраной
Диапазон температур измеряемой среды: -25…+125°C
Класс защиты: IP 67
Механическое присоединение: G1/2", G1/4", М20х1.5 и др.
Электрическое присоединение: M12x1, кабельный ввод
Сварной сенсор
Встроенный в штуцер демпфер гидроудара
Специальное исполнение в соответствии с требованиями заказчика (нестандартные диапазоны, специальное электрическое или механическое присоединение и др.)

Среда

Область применения

Широкий диапазон сред, не агрессивных к нержавеющей стали Подбор материалов частей прибора, взаимодействующих с измеряемой средой – имеет рекомендательный характер. Производитель не гарантирует работоспособность прибора с химически агрессивными и / или горячими средами.

машиностроение
общепромышленные измерения
гидравлическое оборудование

DS 401
Реле давления с выходом типа «сухой контакт» для агрессивных сред

Возможность настройки уровней переключения при помощи адаптера и ПО или конфигуратора
1 или 2 релейных выхода

Диапазоны давления: от 0…0,6 до 0…600 бар, абсолютное, избыточное, разрежения
Основная погрешность: 0.5, 1 % ДИ
Выходной сигнал: 1 или 2 выхода типа "сухой контакт"
Сенсор: керамический тензорезистивный в корпусе
Диапазон температур измеряемой среды: -25…+135°C
Класс защиты: IP 67
Механическое присоединение: G1/2", G1/4", М20х1.5 и др.
Электрическое присоединение: M12x1, кабельный ввод
Штуцер из пластика PVDF
Кислородное исполнение

Среда

Область применения

Подбор материалов частей прибора, взаимодействующих с измеряемой средой – имеет рекомендательный характер. Производитель не гарантирует работоспособность прибора с химически агрессивными и / или горячими средами.

машиностроение
химическая промышленность
медицинские технологии
работа с кислородом
пневматические и гидравлические системы
общепромышленные измерения
системы коммунального водоснабжения, канализации, переработки отходов

DS 5
Общепромышленное реле давления на широкий диапазон сред

Программируемое реле давления DS 5 разработано на базе датчика DMP 331. Реле имеет только дискретный выходной сигнал и не требует утверждения типа средств измерений. Реле имеет два PNP-выхода. Достижение пороговых значений фиксируется светодиодами, расположенными на корпусе со стороны электрического разъема. Установка пороговых значений, режимов их работы производится с помощью отдельно поставляемого адаптера ADAPT - 5 и специального ПО.

Диапазоны давлений от 0..40 мбар до 0..600 бар;
Индивидуальная настройка диапазона;
Компактное исполнение;
1 или 2 PNP-выхода (реле) на выбор;
Защита от неправильного подключения и кз;
Высокая температурная стабильность;
Высокая долговременная стабильность;
Длительный срок службы;
Возможность исполнений характеристик под заказ.

Диапазоны давления: от 0…0.04 до 0…600 бар, избыточное, абсолютное, разрежение
Основная погрешность: 0,35 % ДИ; 0,5 % ДИ; 1 % ДИ
Выходной сигнал: • Дискретный, 2 x PNP
Сенсор: кремниевый тензорезистивный
Диапазон температур измеряемой среды: -25…+125°C
Класс защиты: IP 67
Механическое присоединение: М20х1.5, М12х1.5, М12х1, М10х1, G1/2", G1/4", 1/2"NPT, 1/4"NPT
Электрическое присоединение: М12х1, 5-конт.

Среда	Область применения
вода газы топливо жидкости	машиностроение общепромышленные измерения гидравлическое оборудование
