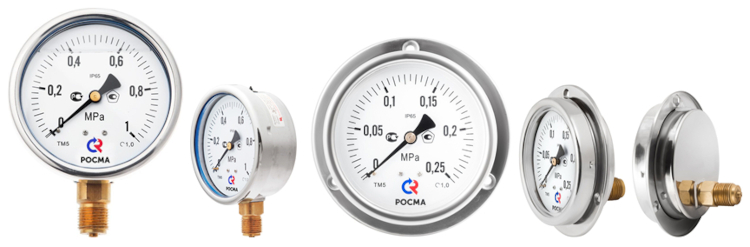

Манометры виброустойчивые Тип ТМ (ТВ, ТМВ), серия 20

Раздел:

Тип ТМ (ТВ, ТМВ), серия 20. Промышленный манометр в корпусе из нержавеющей стали с возможностью гидрозаполнения (виброустойчивый).

Информация
Документация
Смотрите также

Применяется для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты прибора IP65.

При измерении давления с высокими динамическими нагрузками прибор необходимо заполнить глицерином или силиконом.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином /силиконом (виброустойчивый) по требованию заказчика. Температура окружающей среды при эксплуатации манометров с заполнением глицерином от -20 до +60°C, силиконом — от -60 до +60°C.

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение.

Характеристики:

Диаметр корпуса, мм
50, 63, 100, 150, 160*
* — под заказ
Класс точности

Ø100, 150, 160	1,0
Ø63	1,5
Ø50	2,5

Диапазон показаний давлений, МПа

ТМ	Ø50	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40
	Ø63, 100	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100**
	Ø150, 160	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60***
ТВ	Ø63, 100, 150, 160	−0,1…0
ТМВ	Ø63, 100, 150, 160	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

** — только для радиальных Ø63
*** — только для радиального исполнения

Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Корпус
IP65, нержавеющая сталь 08Х18Н10
Опция: IP66 (Ø100, 150, 160)
Кольцо
Нержавеющая сталь 08Х18Н10
Ø100, 150, 160 — байонетное
Ø50, 63 — завальцованное
Ø63 — байонетное (опция)
Чувствительный элемент,
трибко-секторный механизм
Медный сплав
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Органическое
Минеральное многослойное безопасное (триплекс) —
для ТМ-320Р на 100МПа и, опционально, для Ø100, 150, 160
Штуцер
Медный сплав

Диапазон рабочих температур, °C
Окружающая среда:
−60…+60 (без заполнения)
−20…+60 (с заполнением глицерином ПК-94)
−60…+60 (с заполнением силиконом ПМС-50)
Измеряемая среда:
−50…+150 (без заполнения)
−20…+100 (с заполнением глицерином ПК-94)
−50…+150 (с заполнением силиконом ПМС-50)
Присоединение
Радиальное — Ø50, 63, 100, 150, 160
Осевое — Ø50, 63 (кроме 100 МПа), 100;
Эксцентрическое — Ø100,150,160
Резьба присоединения

Ø 50,63	G¼, M12×1,5
Ø100, 150, 160	G½, M20×1,5

**** — под заказ другие резьбы
Межповерочный интервал
2 года
Климатическое исполнение
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405–88

Манометры ТМ серии 20

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМ-220	50	2,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / М12х1,5	радиальное
					осевое
			0…16/ 25/ 40		радиальное
			0…16/ 25/ 40		осевое
ТМ-320	63	1,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ /М12×1,5	радиальное
					осевое
					радиальное байонет
					осевое байонет
			0…16/ 25/ 40/ 60		радиальное
					осевое
					радиальное байонет
					осевое байонет
			0…100		радиальное
ТМ-520	100	1	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 /6 / 10	G½ /М20×1,5	радиальное
			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 /6 / 10		осевое или эксцентрическое
			0…16/ 25/ 40/ 60		радиальное
			0…16/ 25/ 40/ 60		осевое или эксцентрическое
ТМ-620	150 / 160*	1	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6/10	G½ /М20×1,5	радиальное
			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6/10		эксцентрическое
			0…16/ 25/ 40/ 60		радиальное
			0…16/ 25/ 40		эксцентрическое

Вакуумметры ТВ серии 20

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТВ-320	63	1,5	−0,1…0	G¼ /М12×1,5	радиальное
					осевое
					радиальное байонет
					осевое байонет
ТВ-520	100	1		G½ / М20×1,5	радиальное
ТВ-520	100	1			осевое или эксцентрическое
ТВ-620	150 / 160*	1			радиальное
ТВ-620	150 / 160*	1			эксцентрическое

Мановакуумметры ТМВ серии 20

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
ТМВ-320	63	1,5	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	G¼ / М12×1,5	радиальное
					осевое
					радиальное байонет
					осевое байонет
ТМВ-520	100	1		G½ / М20×1,5	радиальное
ТМВ-520	100	1			осевое или эксцентрическое
ТМВ-620	150 / 160*	1			радиальное
ТМВ-620	150 / 160*	1			эксцентрическое

* — под заказ

Карта заказа:

Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм	50	2
	63	3
	100	5
	150, 160	6
Материал корпуса	нержавеющая сталь	2
Материал штуцера и чувствительного элемента	медный сплав	0
Присоединение (расположение штуцера)	радиальное	Р
	радиальное с задним фланцем	РКТ
	осевое	Т
	осевое со скобой	ТС
	осевое с передним фланцем	ТКП
	осевое с задним фланцем	ТКТ
	эксцентрическое	ТЭ
	эксцентрическое со скобой	ТЭС
	эксцентрическое с передним фланцем	ТЭКП
	эксцентрическое с задним фланцем	ТЭКТ
Гидрозаполнение	нет	0
	глицерин	1
	силикон	2
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ТВ	−0,1…0
	ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения	Ø50, 63	G¼; М12×1,5;
Резьба присоединения	Ø100, 150, 160	G½; М20×1,5
Класс точности	Ø50	2,5
	Ø63	1,5
	Ø100, 150, 160	1,0
Опция	Ø63	—
Опция	Ø63	Байонет

Пример обозначения: ТМ − 5 2 0 Р.10 (0–1 МПа) G½. 1,0
