Манометры «РОСМА»

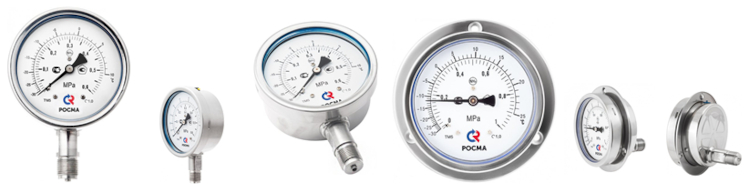

Манометры аммиачные коррозионностойкие Тип ТМ (ТМВ) – NH3, серия 21

Манометры аммиачные коррозионностойкие Тип ТМ (ТМВ) – NH3, серия 21
Раздел: Манометры «РОСМА»

Тип ТМ (ТМВ) — NH3, серия 21. Манометры, с возможностью гидрозаполнения (виброустойчивый), предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака. Приборы имеют дополнительную температурную шкалу.



  • Информация
  • Документация
  • Смотрите также

  • Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.

    Аммиачные коррозионностойкие манометры без дополнительной температурной шкалы имеют диапазоны показаний давлений как у манометров 21 серии (коррозионностойких виброустойчивых) и отметку на циферблате «NH3».

    Область применения: нефтехимическая промышленность, пищевая промышленность, химическая промышленность.

    Манометры ТМ серии 21

    Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба присоединения Присоединение (расположение штуцера)
    ТМ-521 NH3 100 1 0…0,6 МПа (−30…+10°C);
    0…1 МПа (−30…+25°C);
    0…4 МПа (−30…+70°C);    		 G½ /М20×1,5 радиальное
    эксцентрическое
    ТМ-621 NH3 150 / 160* 1 радиальное
    эксцентрическое

    Мановакуумметры ТМВ серии 21

    Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба присоединения Присоединение (расположение штуцера)
    ТМВ-521 NH3 100 1 −0,1…0,5 (−70…+5°C);
    −0,1…0,9 (−70…+20°C);
    −0,1…1,5 (−70…+40°C);
    −0,1…2,4 (−70…+55°C)    		 М20×1,5 илиG½ радиальное
    эксцентрическое
    ТМВ-621 NH3 150 / 160* М20×1,5 илиG½ радиальное
    эксцентрическое

    * — под заказ

    Карта заказа

    Тип манометр ТМ
    мановакуумметр ТМВ
    Диаметр корпуса, мм 100 5
    150, 160 6
    Материал корпуса нержавеющая сталь 2
    Материал штуцера и чувствительного элемента нержавеющая сталь 1
    Присоединение (расположение штуцера) радиальное Р
    радиальное со скобой РС
    радиальное с задним фланцем



    		 РКТ
    эксцентрическое ТЭ
    эксцентрическое со скобой ТЭС
    эксцентрическое с передним фланцем ТЭКП
    Гидрозаполнение нет 0
    силикон 2
    Электроконтактная приставка нет 0
    Диапазон показаний давлений (с дополнительной температурной шкалой), МПа ТМ 0…0,6 (−30…+10°C)
    0…1 (−30…+25°C)
    0…4(−30…+70°C)
    ТМВ −0,1…0,5(−70…+5°C)
    −0,1…0,9(−70…+20°C)
    −0,1…1,5(−70…+40°C)
    −0,1…2,4(−70…+55°C)
    Резьба присоединения   G½; М20×1,5
    Класс точности   1,0
    Измеряемая среда аммиак NH3

    Пример обозначения:
    ТМ − 5 2 1 РКТ.00 (0−0,6 МПа) (−30…+10 °C) G½. 1,0 NH3

  • Технические характеристики
