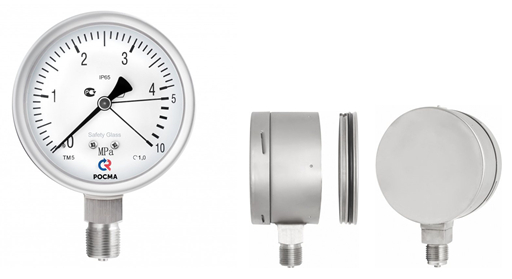

Манометры коррозионностойкие виброустойчивые, с защитой от перегрузки Тип ТМ (ТМВ), серия 21, Пх2,5

Раздел:

Манометры «РОСМА»

• Информация
• Документация
• Смотрите также

•

  При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.

  Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином (силиконом) по требованию заказчика.

  В случае установки в комплекте с разделителем сред, выбор разделителя осуществлять с учетом максимального давления перегрузки.

  Область применения: для предприятий с повышенными требованиями к безопасности.

  Манометры ТМ серии 21

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТМ-521 Пх2,5	100	1	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4	G½ /М20×1,5	радиальное
  ТМ-621 Пх2,5	150 / 160*	1

  Мановакуумметры ТМВ серии 21

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТМВ-521 Пх2,5	100	1	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	G½ /М20×1,5	радиальное
  ТМВ-621 Пх2,5	150 / 160*	1

  * — под заказ

  Карта заказа

  Тип	манометр	ТМ
  	мановакуумметр	ТМВ
  Диаметр корпуса, мм	100	5
  	150, 160	6
  Материал корпуса	нержавеющая сталь	2
  Материал штуцера и чувствительного элемента	нержавеющая сталь	1
  Присоединение (расположение штуцера)	радиальное	Р
  Гидрозаполнение	нет	0
  	глицерин	1
  	силикон	2
  Электроконтактная приставка	нет	0
  Диапазон показаний давлений, МПа	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4
  	ТМВ	-0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4
  Резьба присоединения	G½; М20×1,5
  Класс точности	1
  С защитой от перегрузки	Пх2,5

  Пример обозначения:
  ТМ − 5 2 1 Р.00 (0−4 МПа) G½. 1,0 Пх2,5

• Технические характеристики
