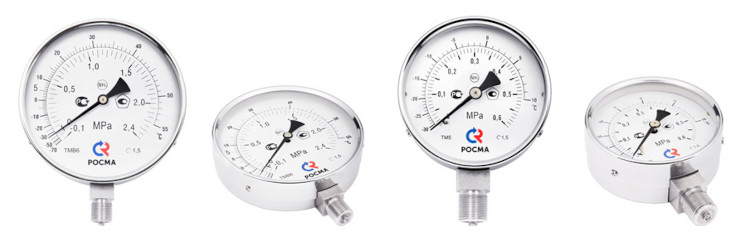

Манометры аммиачные Тип ТМ (ТМВ) – NH3, серия 11

Раздел:

Манометры «РОСМА»

• Информация
• Документация
• Смотрите также

•

  Приборы имеют дополнительную температурную шкалу.

  Область применения: нефтехимическая промышленность, пищевая промышленность, химическая промышленность.

  Манометры ТМ серии 11

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний,МПа	Резьба присоединения	Присоединение (расположение штуцера)
  ТМ-511NH3 ТМ-511*NH3	100	1,5	0…0,6 (−30…+10°C); 0…1 (−30…+25°C); 0…4 (−30…+70°C)	G½ /М20×1,5	радиальное
  ТМ-611NH3 ТМ-611*NH3	150

  Мановакуумметры ТМВ серии 11

  Тип	Диаметр корпуса	Класс точности	Диапазон показаний	Резьба присоединения	Присоединение (расположение штуцера)
  ТМВ-511NH3 ТМВ-511*NH3	100	1,5	−0,1…0,5 (−70…+5°C); −0,1…0,9 (−70…+20°C); −0,1…1,5 (−70…+40°C); −0,1…2,4 (−70…+55°C)	G½ /М20×1,5	радиальное
  ТМВ-611NH3 ТМВ-611*NH3	150

  Карта заказа

  Тип	манометр	ТМ
  	мановакуумметр	ТМВ
  Диаметр корпуса, мм	100	5
  	150	6
  Материал корпуса	сталь 10, хром сталь 10, черный	1
  Материал штуцера и чувствительного элемента	нержавеющая сталь конструкционная сталь	1
  Присоединение (расположение штуцера)	радиальное	Р
  	радиальное с заднимфланцем	РКТ
  Гидрозаполнение	нет	0
  Электроконтактная приставка	нет	0
  Диапазон показаний давлений (сдополнительной температурной шкалой),МПа	ТМ	0…0,6(−30…+10°C)
  		0…1(−30…+25°C)
  		0…4 (−30…+70°C)
  	ТМВ	−0,1…0,5 (−70…+5°C)
  		−0,1…0,9 (−70…+20°C)
  		−0,1…1,5 (−70…+40°C)
  		−0,1…2,4 (−70…+55°C)
  Резьба присоединения		G½; М20×1,5
  Класс точности		1,5
  Измеряемая среда	аммиак	NH3
  Исполнение	−
  	модель в черном корпусе	*

  Пример обозначения:
  ТМ − 5 1 1 Р.00 (0−0,6 МПа) (−30…+10 °C) G½. 1,5 NH₃

• Технические характеристики
