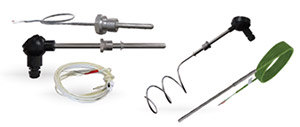

Термоэлектрические преобразователи по каталогу Овен

Общие сведения о термопарах

В общем случае термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. Один спай – «рабочий» – помещают в измеряемую среду, другой – «холодный» – должен находиться при температуре 0 °С. При разных температурах спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур. Рабочий спай защищается от прямого соприкосновения со средой защитной арматурой.
В качестве материалов термоэлектродов применяются различные сплавы, что определяет характеристики термопар и возможности их применения.

Компания ОВЕН производит термопары пяти типов (ГОСТ Р 8.585-2001):

• хромель-копель (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
• хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
• нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов;
• железо-константан (J). Термопары для работы при температурах до 750 °С, обладают достаточно высокой чувствительностью при невысокой стоимости;
• платинородий-платина (S). Термопара из благородных металлов, отличается высокой стабильностью и стойкостью к окислению при высоких температурах (до 1300 °С).

Основные преимущества термопар ОВЕН:

• большой диапазон измеряемых температур
• возможность измерения высоких температур

Термопары на основе КТМС

КТМС – Кабель Термопарный с Минеральной изоляцией в Стальной оболочке. Конструктивно КТМС состоит из гибкой металлической трубки, в которую помещены термоэлектроды (см. рис.). Пространство между термоэлектродами и стальной жаростойкой оболочкой заполнено плотной дисперсной минеральной изоляцией – оксидом магния.

Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами:

• низкий показатель тепловой инерции (не более 3–4 с) для регистрации быстропротекающих процессов;
• высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
• возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60-100 м);
• разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
• способны выдерживать большие рабочие давления;
• для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.


Класс допуска и диапазон измерений:

Значение показателя тепловой инерции ОВЕН ДТП не превышает:
10 с – для термопреобразователей с изолированным от корпуса измерительным спаем;
20 (60) с – для термопреобразователей с изолированным от корпуса измерительным спаем, зависит от конструктивного исполнения датчика.
Т – температура измеряемой среды, °С.

Технические характеристики:

Характеристика				ОВЕН ДТП
				ДТПКхх4 (с кабельным выводом)
				ДТПLхх4	ДТПKхх4	ДТПJхх4	ДТПNхх4	ДТПLхх5		ДТПKхх5	ДТПJхх5		ДТПNхх5
Фото
Номинальная статическая характеристика (НСХ)				L (ХК) хромель-копель	К (ХА) хромель-алюмель	J (ЖК) железо-константан	N (НН) нихросил-нисил	L (ХК) хромель-копель	К (ХА) хромель-алюмель			J (ЖК) железо-константан	N (НН) нихросил-нисил
Диапазон измеряемых температур	Термоэлектродная проволока			-40…+300 °С -40…+400 °С	-40…+300 °С -40…+400 °С	-	-	-40…+600 °С	-40…+800 °С -40…+900 °С			-	-
	КТМС			-40…+400 °С -40…+600 °С	-40…+400 °С -40…+800 °С -40…+900 °С	-40…+400 °С -40…+600 °С -40…+750 °С	-40…+1250 °С	-40…+600 °С	-40…+800 °С -40…+900 °С -40…+1000 °С -40…+1100 °С			-40…+750 °С	-40…+900 °С -40…+1000 °С -40…+1250 °С
Класс допуска	Термоэлектродная проволока			2	2	-	-	2	2			-	-
	КТМС			2	1			2	1
Показатель тепловой инерции	Термоэлектродная проволока			с изолированным рабочим спаем – не более 20 с с неизолированным рабочим спаем – не более 10 с				с изолированным рабочим спаем – не более 20 с с неизолированным рабочим спаем – не более 10 с
	КТМС			с изолированным рабочим спаем – не более 3 с с неизолированным рабочим спаем – не более 2 с (зависит от диаметра КТМС)				с изолированным рабочим спаем – не более 3 с с неизолированным рабочим спаем – не более 2 с (зависит от диаметра КТМС)
Количество чувствительных элементов				1 или 2				1 или 2
Длина кабельного вывода				0,2м – стандарт до 20м – по заказу				-
Диаметр термоэлектрода		Термоэлектродная проволока		0,5 мм 0,7 мм	0,5 мм 0,7 мм	-	-	0,5 мм 0,7 мм 1,2 мм	0,5 мм 0,7 мм 1,2 мм		-		-
Диаметр КТМС		КТМС		2,0 мм 3,0 мм	1,5 мм 2,0 мм 3,0 мм 4,5 мм	3,0 мм 4,5 мм	4,5 мм	3,0 мм	3,0 мм 4,5 мм		3,0 мм 4,5 мм		4,5 мм
Исполнение коммутационной головки				-				пластмассовая металлическая
Материал защитной арматуры			Термоэлектродная проволока	латунь сталь 12Х18Н10Т		-	-	сталь 12Х18Н10Т	сталь 12Х18Н10Т сталь 10Х23Н18		-		-
			КТМС	сталь 12Х18Н10Т	сталь 12Х18Н10Т сталь AISI 321 сталь AISI 310 сталь AISI 316 сталь AISI 316T	сталь AISI 316	Сплав Nicrobell D	сталь 12Х18Н10Т сталь AISI 316	сталь 12Х18Н10Т сталь 15Х25Т сталь ХН45Ю сталь AISI 321 сталь AISI 310 сталь AISI 310 сталь AISI 316 сталь AISI 316T корунд CER795		сталь AISI 316		сталь ХН45Ю сталь AISI 310 сталь AISI 316 сплав NicrobellD корунд CER795
Степень защиты				IP54, IP67				IP54, IP67
Схема внутренних соединений проводников				2-двухпроводная
Условное давление				0,16…0.4 МПа, в зависимости от конструктивного исполнения				0,25…16 МПа, в зависимости от конструктивного исполнения
Исполнение сенсора относительно корпуса				• изолированный • неизолированный				• изолированный • неизолированный
Тип резьбового штуцера				• метрическая резьба • трубная резьба				• метрическая резьба • трубная резьба

* при использовании в качестве вставки в ДТПХХ5.

Характеристика		ОВЕН ДТП
		ДТПХхх1 бескорпусные (поверхностные)				ДТПХхх1 (бескорпусные на основе КТМС, термопарные вставки)			ДТПS(ПП) из благородных металлов
		ДТПLхх1	ДТПKхх1			ДТПKхх1		ДТПNхх1	ДТПS021.1		ДТПSхх5
Фото
Номинальная статическая характеристика (НСХ)		L(ХК) хромель-копель		K (ХА) хромель-алюмель		K (ХА) хромель-алюмель	N (НН) нихросил-нисил		S (ПП) платина-10% родий / платина
Диапазон измеряемых температур	Термоэлектродная проволока	-40…+300 °С -40…+600 °С		-40…+300 °С -40…+1100 °С		-	-		-0…+1300 °С
	КТМС	-		-		-40…+800 °С -40…+900 °С -40…+1100 °С	-40…+1250 °С		-
Класс допуска	Термоэлектродная проволока	2		-		-			2
	КТМС	-				1		1	-
Показатель тепловой инерции	Термоэлектродная проволока	не более 3 с				-		-	не более 5с	не более 50 с не более 90 с
	КТМС	-				с изолированным рабочим спаем – не более 3 с с неизолированным рабочим спаем – не более 2 с (зависит от диаметра КТМС)			-
Количество чувствительных элементов		1				1 или 2			1
Длина кабельного вывода		до 20 м – по заказу				-			до 20 м – по заказу	-
Диаметр термоэлектрода	Термоэлектродная проволока	0,5 мм 0,7 мм 1,2 мм 3,2 мм				-			0,4 мм (платинородиевый) / 0,5 мм (платиновый)
Диаметр КТМС	КТМС	-				3,0 мм 4,5 мм		4,5 мм	-
Исполнение коммутационной головки		-				-			-	металлическая
Материал защитной арматуры	Термоэлектродная проволока	нить K11C6 бусы, трубка МКРц				-			корунд CER795
	КТМС	-				сталь AISI 321 сталь AISI 310		сплав Nicrobell D	-
Степень защиты		IP00				IP00			IP00	IP65
Схема внутренних соединений проводников		2-двухпроводная
Условное давление		0,1…0.25 МПа, в зависимости от конструктивного исполнения
Исполнение сенсора относительно корпуса		• изолированный			• изолированный • неизолированный				• изолированный
Тип резьбового штуцера		-			• метрическая резьба (мод. 061, 071)				-		• метрическая резьба • трубная резьба

Пример обозначения при заказе:

• ОВЕН ДТПХхх4
  Преобразователи термоэлектрические на основе термоэлектродной проволоки с кабельным выводом:
  Пример обозначения при заказе: ОВЕН ДТПL054-00.60/1,5

  Это означает, что к изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-копель» с диапазоном измерения температуры: -40…+400 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,5 мм, длиной монтажной части 60 мм, длиной кабельного вывода 1,5 м, в корпусе 054.


• ОВЕН ДТПХхх5
  Преобразователи термоэлектрические на основе термоэлектродной проволоки с коммутационной головкой:
  Пример обозначения при заказе: ОВЕН ДТПК045-0211.120

  Это означает, что изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-алюмель», материал защитной арматуры – сталь 10Х23Н18 с диапазоном измерения температуры: -40…+900 °С, с изолированным рабочим спаем, диаметром термоэлектрода 1,2 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе 045.


• ОВЕН ДТПХхх4
  Преобразователи термоэлектрические на основе КТМС с кабельным выводом:
  Пример обозначения при заказе: ОВЕН ДТПN444-09.100/5С.1

  Это означает, что изготовлению и поставке подлежит термопара «нихросил-нисил» с диапазоном измерения температуры: -40…+1250 °С, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, длиной монтажной части 100 мм, длиной силиконового кабельного вывода 5 м, классом допуска 1, конструктивное исполнение 444.



  Преобразователи термоэлектрические на основе КТМС с кабельным выводом, мод. 254:
  Пример обозначения при заказе: ОВЕН ДТПК254-07.100/5000/10С.1

  Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «хромель-алюмель», материал арматуры 12Х18Н10Т, материал защитной оболочки КТМС – AISI321, c диапазоном измерения температуры: -40… +800°С, с изолированным рабочим спаем, диаметром КТМС 3 мм, длиной монтажной части L=100 мм, длиной вывода КТМС L1=5000 мм, длиной силиконового кабельного вывода 10 м; конструктивное исполнение 254.


• ОВЕН ДТПХхх5
  Преобразователи термоэлектрические на основе КТМС с коммутационной головкой:
  Пример обозначения при заказе: ОВЕН ДТПК285-0707.400.1

  Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «хромель-алюмель», материал защитной оболочки монтажной части – AISI 321 c диапазоном измерения температуры: -40…+800 °С, с изолированным рабочим спаем, диаметром КТМС 3 мм, с пластмассовой коммутационной головкой, длиной монтажной части 400 мм, в корпусе 285.


• ОВЕН ДТПХхх5
  Преобразователи термоэлектрические на основе КТМС с коммутационной головкой высокотемпературные модульные:
  Пример обозначения при заказе: ОВЕН ДТПК125-0910.500.1

  Это означает, что изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-алюмель», материал защитной арматуры – сталь 12Х18Н10Т с диапазоном измерения температуры: -40…+800 °С, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, с металлической коммутационной головкой, длиной монтажной части 500 мм, классом допуска 1, конструктивное исполнение 125.


• ОВЕН ДТПХхх1
  Преобразователи термоэлектрические бескорпусные на основе КТМС (термопарные вставки):
  Пример обозначения при заказе: ОВЕН ДТПК061-09.1250/0.1

  Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с одним чувствительным элементом – термопара «хромель-алюмель», с изолированным рабочим спаем, диаметром КТМС 4,5 мм, длиной монтажной части 1250 мм, с первым классом допуска, конструктивное исполнение 061.


• ОВЕН ДТПХхх1
  Преобразователи термоэлектрические бескорпусные (поверхностные):
  Пример обозначения при заказе: ОВЕН ДТПL021-0,5/5

  Это означает, что изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-копель», модели 021 с изоляцией – трубка МКРц, диаметром термоэлектрода 0,5 мм, длиной термопары 5 м, диапазон измерения: -40…+600 ⁰С.


  Пример обозначения при заказе: ОВЕН ДТПК031-0,7/10/0,2

  Это означает, что изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-алюмель», модели 031 с изоляцией – трубка МКРц, диаметром термоэлектрода 0,7 мм, длиной термопары – 10 м, длиной кабельного вывода – 0,2 м, диапазон измерения: -40…+1100 ⁰С.


• ОВЕН ДТПS (ПП)
  Преобразователи термоэлектрические из благородных металлов:
  Пример обозначения при заказе: ОВЕН ДТПS021.1О-0,5/0,2

  Это означает, что изготовлению и поставке подлежит термопара «платинородий-платиновая», модель 021.1, с неизолированным рабочим спаем, диаметр термоэлектродов: платинородий – 0,4 мм, платина – 0,5 мм, длина термопары – 0,2 м, диапазон измерения: 0…+1300 °С.


  Пример обозначения при заказе: ОВЕН ДТПS145-0019.250

  Это означает, что изготовлению и поставке подлежит термопара «платинородий-платиновая», модель 145, с изолированным рабочим спаем, диаметр термоэлектродов: платинородий – 0,4 мм, платина – 0,5 мм, с металлической коммутационной головкой, материал корпуса – корунд CER795, длина монтажной части 250 мм, диапазон измерения: 0…+1300 °С.
