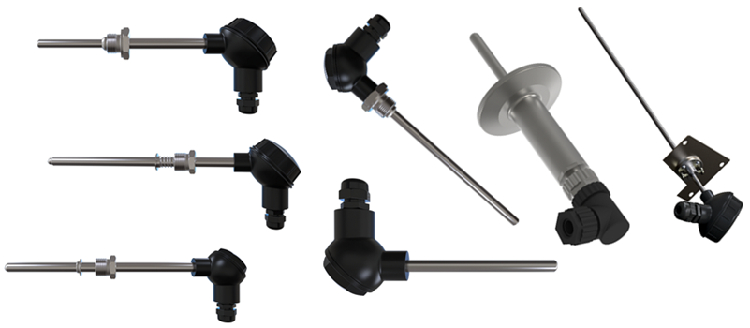

ДТСхх5 Термопреобразователи сопротивления с коммутационной головкой

Раздел:

ДТСхх5 с коммутационной головкой позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ).

Информация
Документация
Смотрите также

Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)

Среда измерения:

Твердые, жидкие и газообразные среды (неагрессивных к защитной арматуре и материалу чувствительного элемента ЧЭ датчика).

Отличительные особенности:

Бюджетная цена датчиков.
Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Характеристики:

Вероятность безотказной работы при соблюдении условий эксплуатации:

ДТС с платиновым ЧЭ

от -50 до +250 °С – не менее 0,95 за 40 000 ч;
от -196 (-60 °С – для РТ100, РТ1000) до -50 °С – не менее 0,95 за 15 000 ч.

ДТС с медным ЧЭ

от -50 до +150 °С – не менее 0,95 за 15 000 ч.

Для монтажа датчиков ДТСхх5 на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.

При изменении температуры выше 120 ⁰С рекомендуем использовать датчики с металлической головкой.

Стандартный срок производства — от 5 рабочих дней.

Технические характеристики:

Характеристики	ДТСхх5
Номинальная статическая характеристика (НСХ)	50М, 100М	50П,100П	PT100,PT1000
Диапазон измеряемых температур:
- класс допуска А		-100…+450 °C	-30…+300 °C
- класс допуска В и С	-50…+180 °C	-196…+500 °C	-50…+500 °C
- для ДТС125Л	-50…+100 °C	-60…+100 °C	-50…+100 °C
- для ДТС205 (класс допуска А)			-30…+250 °C
Температура окружающей среды	-60…+85 °C
Условное давление	0,1…6,3 МПа (в зависимости от конструктивного исполнения)
Показатель тепловой инерции	не более 10…30 с
Сопротивление изоляции	не менее 100 МОм
Количество чувствительных элементов	1 или 2
Схема внутренних соединений проводников	2 – двухпроводная* 3 – трехпроводная 4 – четырехпроводная
Исполнение сенсора относительно корпуса	изолированный
Исполнение коммутационной головки хх5	пластмассовая металлическая**
Разъем	М12 ¾ pin – только для ДТС205
Тип резьбового штуцера	метрическая резьба, трубная резьба
Материал защитной арматуры	сталь 12Х18Н10Т AISI 316 – только для ДТС205
Степень защиты	IP54 IP65 – для датчиков с металлической головкой и ДТС125, ДТС125Л IP67 – для ДТС205
Средний срок службы	не менее 10 лет

Примечание
* кроме ДТС205
** кроме ДТС125, ДТС125Л

Конструктивные исполнения датчиков:

Конструктивное исполнение коммутационной головки для ДТС

Стандартное исполнение		Увеличенная		ДТС125Л
Пластмассовая	Металлическая	Пластмассовая	Металлическая	Пластмассовая

Кабельный ввод М16×1,5	Кабельный ввод М16×1,5	Кабельный ввод М16×1,5	Кабельный ввод М20×1,5	Кабельный ввод М16×1,5
Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 10 мм	Диаметр подключаемого кабеля до 8 мм

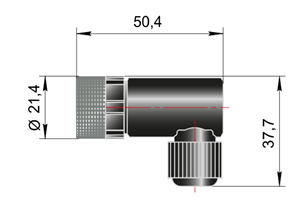

Конструктивное исполнение углового разъема ДТС205

Разъем М12 ¾ pin

Кабельный ввод

Диаметр подключаемого кабеля: до 7 мм

Конструктивные исполнения датчиков

Конструктивное исполнение	Модель	Параметры	Материал	*Длина монтажной части L, мм**
	015	D=8 мм	сталь 12Х18Н10Т	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	025	D=10 мм
	515	D=6 мм
Подвижный штуцер	035	D=8 мм, M=20×1,5 мм**, S=22 мм
	045	D=10 мм, M=20×1,5 мм**, S=22 мм
	145	D=6 мм, M=20×1,5 мм**, S=22 мм
Подвижный штуцер	335	D=8 мм, M=20×1,5 мм**, S=22 мм
Подвижный штуцер	055	D=10 мм, M=20×1,5 мм**, S=22 мм		80, 100,120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	065	D=8 мм, M=20×1,5 мм**, S=27 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D=10 мм, M=20×1,5 мм**, S=27 мм
	085	D=10 мм, M=27×2 мм**, S=32 мм
Подвижный штуцер	095	D=10 мм, M=20×1,5 мм**, S=22 мм
	105	D=8 мм, M=20×1,5 мм**, S=27 мм
	505	D=6 мм, M=20×1,5 мм**, S=27 мм
DIN 32676	205***	D=6 мм, Диаметр CLAMP А = 50,5 мм (для DN 25; 32; 40) А = 64 мм (для DN 50) Давление измеряемой среды, не более 1,6 МПа	AISI 316	40, 50, 60, 80, 100, 120, 140, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480, 500, 520, 540, 560, 580, 600, 630
	405	D=5 мм	сталь 12Х18Н10Т	80, 100, 120, 160, 200, 250, 320
	125Л	D=6 мм (-60...+85⁰С)	сталь 12Х18Н10Т	60, 80, 100

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.
*** ДТС205 изготавливается только с РТ100, РТ1000.

Примечания:

Датчики с двумя чувствительными элементами изготавливаются:
- только для моделей с диаметром защитной арматуры 8 и 10 мм;
- с диаметром монтажной части 8 мм выпускаются с длиной монтажной части в диапазоне 100 мм ≤ L < 1500 мм;
- с диаметром монтажной части 8 мм по 4-проводной схеме не изготавливаются;
- производятся только с увеличенной коммутационной головкой;
- с металлической коммутационной головкой изготавливаются только по 2-проводной схеме.
При измерении температуры выше 180 °С для моделей 015, 025, 105, 505, 515 рекомендуем использовать датчики с металлической головкой.
Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части:
- 50П – не производим
- для 50М – не более 200 мм
- для 100М, 100П, РТ100 – не более 630 мм
Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
Модели 405, 515, 505 с пластмассовой головкой изготавливаются только в исполнении Л – увеличенная головка.
Модель ДТС405:
- с сенсорами 50П, 100П не изготавливается;
- по 4-проводной схеме не изготавливается;
- при выборе длины монтажной части необходимо учитывать толщину (12 мм) подвижного фланца.

Модификации:

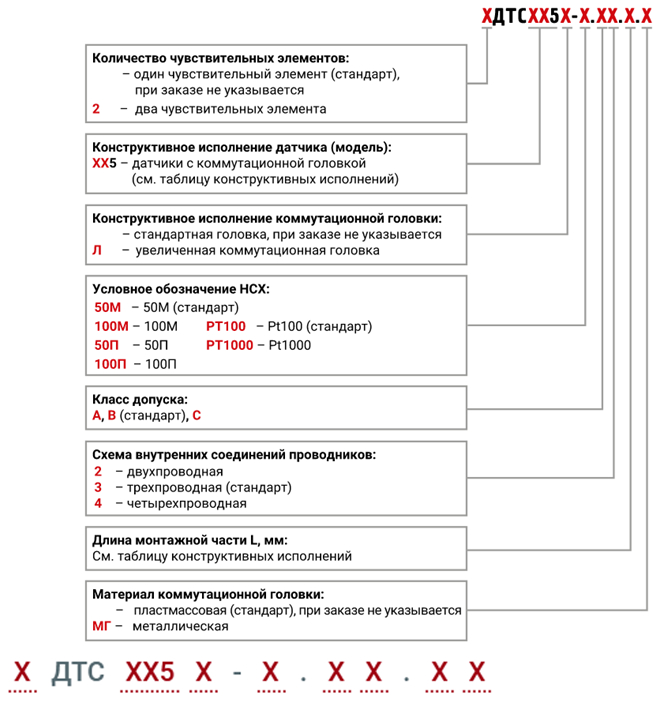

Обозначение при заказе ДТСXX5

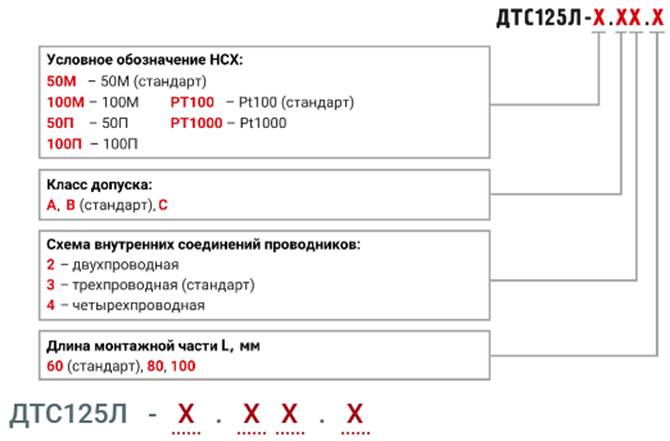

Обозначение при заказе ДТС125Л

Пример обозначения при заказе: ДТС045-100М.В3.120.МГ
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 100М, модель 045, класс допуска В, с трехпроводной схемой соединений, длиной монтажной части 120 мм, с металлической коммутационной головкой, диапазон измерения: -50…+180 °С.

Пример обозначения при заказе: ДТС125Л-100М.В3.80
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления медный 100М, модель 125Л, класс допуска В, с трехпроводной схемой соединений, длиной погружаемой части 80 мм, диапазон измерения: -60…+85 °С.

Пример обозначения при заказе: ДТС065-РТ100.В3.120.G1/2
Это означает, что к изготовлению и поставке подлежит термопреобразователь сопротивления платиновый РТ100, модель 065, класс допуска В, с трехпроводной схемой соединений, длиной монтажной части 120 мм, с трубной резьбой G1/2, диапазон измерения: -50…+500 °С.

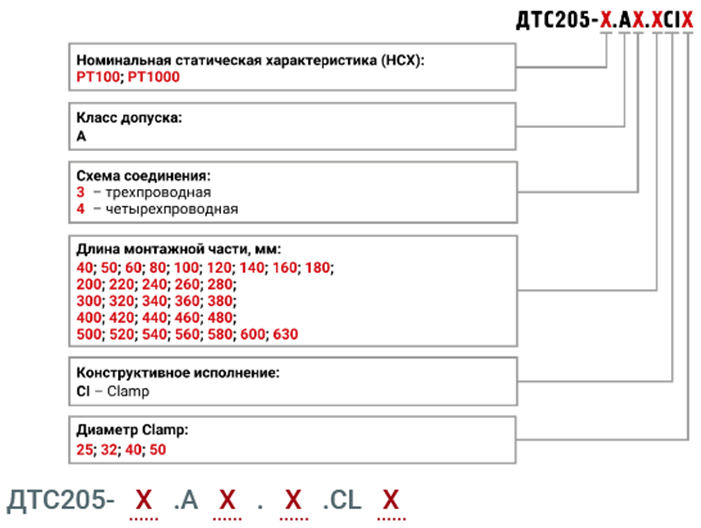

Обозначение при заказе ДТС205

Класс допуска и диапазон измерения термопреобразователей сопротивления ОВЕН ДТС:

Тип	Класс допуска	Диапазон измерения*	Пределы допускаемых отклонении от НСХ**
М	В	-50…+200 °C	± (0,30 + 0,005 *\|t\| ) °C
М	С	-180…+200 °C	± (0,60 + 0,01 *\|t\| ) °C
Pt, П	А	-100…+450 °C (с проволочным ЧЭ) -30…+300 °C (с пленочным ЧЭ)	± (0,15 + 0,002 *\|t\| ) °C
	В	-196…+660 °C (с проволочным ЧЭ) -50…+500 °C (с пленочным ЧЭ)	± (0,30 + 0,005 *\|t\| ) °C
	С	-196…+660 °C (с проволочным ЧЭ) -50…+600 °C (с пленочным ЧЭ)	± (0,60 + 0,01 *\|t\| ) °C
ПРИМЕЧАНИЕ * Диапазон измеряемых температур зависит от конструктивного исполнения датчика и указывается в паспорте на датчик. ** \|t\| – абсолютное значение температуры измеряемой среды, °C
