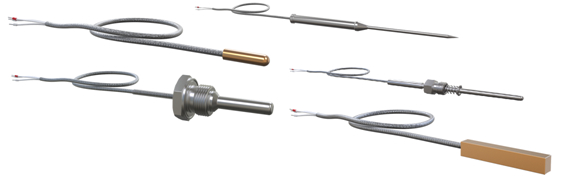

ДТСхх4 Термопреобразователи сопротивления с кабельным выводом

Раздел:

По каталогу ОВЕН

• Информация
• Документация
• Смотрите также

•

  Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

  • 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
  • 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
  • РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)

  Среда измерения

  Твердые, жидкие и газообразные среды (неагрессивные к защитной арматуре и материалу чувствительного элемента датчика).

  Отличительные особенности

  • Бюджетная цена датчиков.
  • Кабельный вывод обеспечивает удобство и быстроту монтажа.
  • Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

  Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.

  Вероятность безотказной работы при соблюдении условий эксплуатации:

  • ДТС с платиновым ЧЭ
    • от -50 до +250 °С – не менее 0,95 за 40 000 ч;
    • от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С – не менее 0,95 за 15 000 ч.
  • ДТС с медным ЧЭ
    • от -50 до +150 °С – не менее 0,95 за 15 000 ч.

  Для монтажа датчиков ДТСхх4 со штуцером на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

  Стандартный срок производства – от 5 рабочих дней.

  Технические характеристики:

  Характеристики	ДТСхх4
  Номинальная статическая характеристика (НСХ)	50М, 100М	50П,100П	PT100, PT1000
  Диапазон измеряемых температур:
  - класс допуска А		–100…+250°C	–30...+250°C
  - класс допуска В и С	–50…+150°C	–196…+250°C	–50...+250°C
  Температура окружающего воздуха	–60…+85 °C
  Условное давление	0,1…6,3 МПа (в зависимости от конструктивного исполнения)
  Показатель тепловой инерции	не более 10…30 с
  Сопротивление изоляции	не менее 100 МОм
  Количество чувствительных элементов	1 или 2
  Схема внутренних соединений проводников	2 – двухпроводная, 3 – трехпроводная, 4 – четырехпроводная
  Исполнение сенсора относительно корпуса	изолированный
  Длина кабельного вывода	0,2 м – стандарт до 20 м – по заказу
  Тип резьбового штуцера	метрическая резьба, трубная резьба
  Материал защитной арматуры	сталь 12Х18Н10Т, латунь
  Степень защиты	IP54 (IP67 – для моделей 314, 414, 294, 164, 174, 184)
  Средний срок службы	не менее 10 лет

  Конструктивные исполнения датчиков:

  Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм
  	014	D=5 мм	латунь	25
  	024	D=8 мм	сталь 12Х18Н10Т	30, 40, 50, 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500
  	214	D=5 мм	сталь 12Х18Н10Т
  	314	D=5 мм	сталь 12Х18Н10Т	40, 50, 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500
  	414	D=5 мм	сталь 12Х18Н10Т	40, 50, 60, 80, 100, 120, 160
  Накидная гайка	034	D=5 мм, M=8×1 мм	латунь	25
  	044	D=8 мм, M=12×1,5 мм	сталь 2Х18Н10Т	30, 40, 50, 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500
  	654	D=5 мм, M=8×1мм	сталь 2Х18Н10Т	25, 26, 30, 35, 50, 60, 70, 80, 100, 120, 160
  	054	D=6 мм, M=16×1,5 мм**, S=22 мм, h=9 мм	сталь 2Х18Н10Т	60, 80, 100, 120,160, 180,200, 250, 320, 400, 500, 630,800, 1000
  	064	D=8 мм, M=20×1,5 мм**, S=27 мм, h=8 мм
  	074	D=10 мм, M=20×1,5 мм**, S=27 мм, h=8 мм
  	194	D=6 мм, M=20×1,5 мм**, S=27 мм, h=8 мм
  	084	D=10 мм, M=20×1,5 мм**, S=27 мм, h=8 мм
  	094	D=6 мм, D1=13 мм
  	104	D=8 мм, D1=18 мм
  	114	D=10 мм, D1=18 мм
  Подвижный штуцер	124	D=6 мм, M=16×1,5 мм**, S=17 мм		60, 80, 120, 160, 200, 250,320, 400, 500
  	134	D=8 мм, M=20×1,5 мм**, S=22 мм
  	144	D=10 мм, M=20×1,5 мм**, S=22 мм
  	164***	D=4 мм, D1=10 мм		60, 80, 100, 120, 160, 200,250, 320
  	174	D=5 мм, D1=10 мм
  	184	D=6 мм, D1=10 мм
  	294***	D=3 мм	сталь 12Х18Н10Т
  Накидная гайка	204	M=10×1 мм, S=14 мм	латунь	40, 65
  	224	Датчик может крепиться на трубопровод диаметром от 20 до 200 мм с помощью кабельного хомута. Для обеспечения эффективного теплового контакта датчика и трубопровода рекомендуется применять термопасту и укрывать датчик теплоизоляционным материалом.	латунь	43, 35, 30
  	324	D=6 мм	сталь 12Х18Н10Т	41

  * Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
  ** По спец. заказу возможно изготовление датчика с другой резьбой.
  *** Изготавливаем только PT100.

  Примечание:

  1. Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
  2. Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части и длине кабельного вывода – суммарная длина монтажной части (L) и кабельного вывода (l) должна быть:
     • для 50М, 50П – не производим
     • для 100П, 100М, РТ100 – не более 320 мм
     • для РТ1000 – не более 3200 мм
  3. Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
  4. Датчики модели 294 изготавливаются только с сенсорами РТ100, РТ1000 и только по 2-проводной или 3-проводной схеме внутренних соединений проводников.

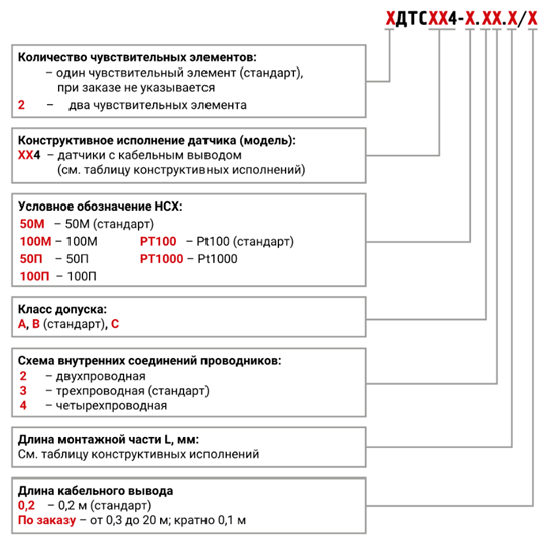

  Модификации:
